Название и функции деталей 7
1

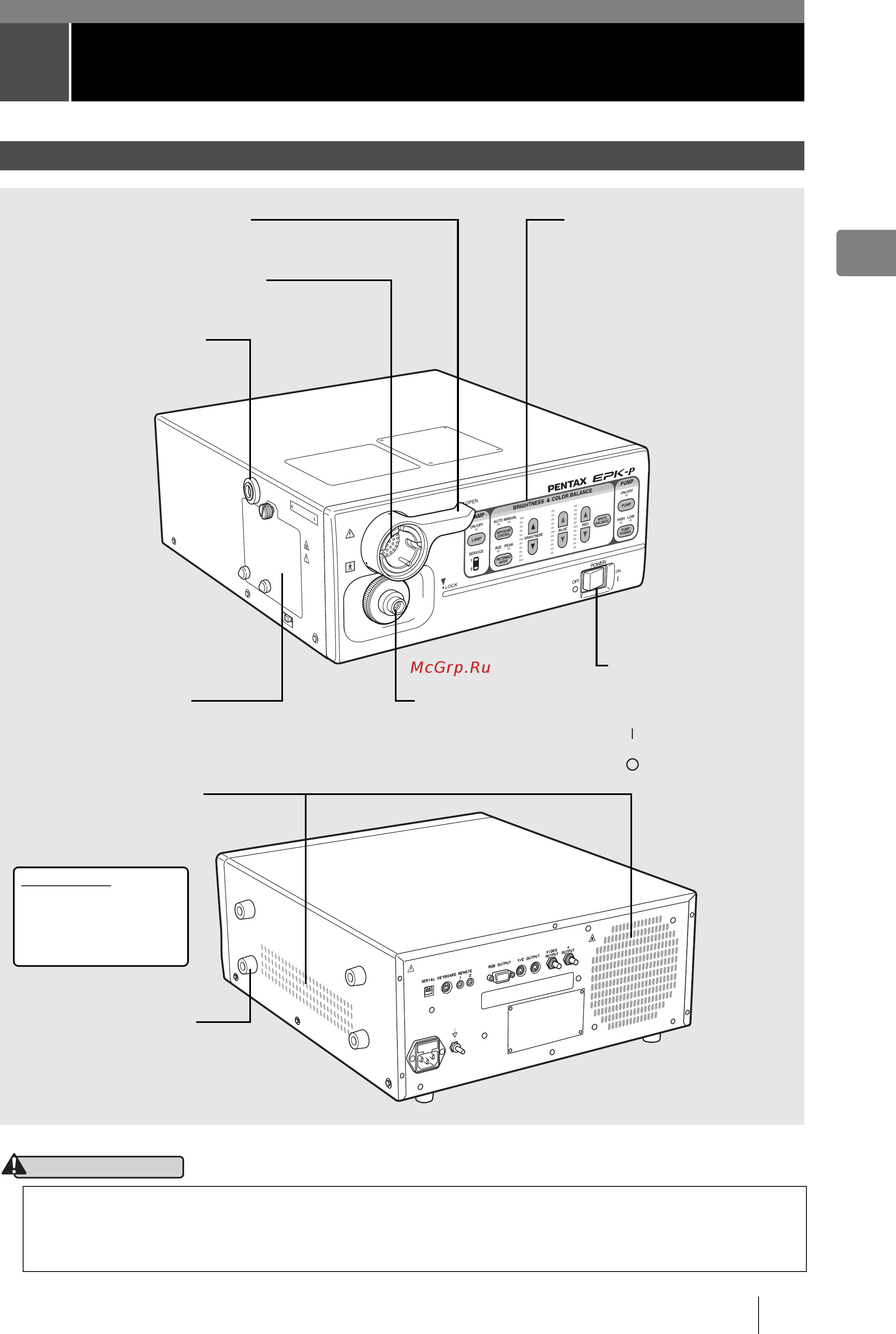

1 Название и функции деталей
ПРЕДУПРЕЖДЕНИЕ
Основной блок
Обязательно выключите процессор перед присоединением и отсоединением эндоскопа.
Световод и электрический разъем эндоскопа, а также штекеры могут быть горячими непосредственно после
использования. Не прикасайтесь к этим частям и удерживайте эндоскоп за пластиковую часть, например при его
извлечении.
Передняя панель
I «Передняя панель» (стр.8)
Выключатель
электропитания
Включите или выключите
питание.
сторона: Питание вклю-
чено
сторона: Питание выклю-
чено
Гнездо световода
Вставьте световод
эндоскопа.
Крышка корпуса лампы
Откройте эту дверцу, если вы хотите заменить
лампу.
I «Замена лампы» (стр.41)
Вентиляционная решетка
Это вентиляционная решетка
вентилятора охлаждения.
Примечание:
Установите процессор
таким образом, чтобы
не загораживать венти-
ляционную решетку.
Фиксирующий рычаг эндоскопа
Фиксирующий/освобождающий рычаг для присоединения или
отсоединения эндоскопа.
Электрический разъем эндоскопа
Вставьте электрический разъем эндоскопа.
Гнездо емкости для воды
Вставьте воздушную трубку емкости
для воды.
Защита вентиляционной
решетки
Прокладка для предупреж-
дения заграждения вентиля-
ционной решетки на боковой
стороне.
