12 Подготовка
2
Установите видеопроцессор и периферийные устройства на тележку, руководствуясь «Конфигурация системы»
(стр. 11). Устанавливайте их на устойчивую горизонтальную поверхность.
ВНИМАНИЕ
Подсоединение изолирующего трансформатора
Подсоедините процессор и периферийные устройства к изолирующему трансформатору. Для уменьшения
вероятности поражения электрическим током подсоединяйте видеопроцессор и периферийные устройства к
изолирующему трансформатору ПЕНТАКС SAT-1300 или другому медицинскому изолирующему трансформатору
соответствующей номинальной мощности.
1 Подсоедините шнур электропитания изолирующего трансформатора к розетке с тремя
контактами, которая соответствует номинальным параметрам электропитания, указан-
ным на табличке с техническими данными.
2 Вставьте сетевой шнур переменного тока в розетку электропитания на задней панели
видеопроцессора для соединения с изолирующим трансформатором.
• Перед этим убедитесь, что видеопроцессор выключен.
3 Подсоедините периферийные устройства к изолирующему трансформатору.
• Проверьте, чтобы периферийные устройства были выключены перед началом установки.
• Для более подробной информации о периферийных устройствах см. инструкции по эксплуатации
периферийных устройств.
ВНИМАНИЕ
Установка
Не размещайте процессор ни в одном из следующих мест.
- Там, где имеется вероятность попадания на процессор воды.
- Там, где имеются воспламеняющиеся или взрывчатые газы.
- В местах с высокой температурой или влажностью.
- Там, где процессор будет подвергаться воздействию прямых солнечных лучей.
Не устанавливайте процессор вертикально. Это может привести к
нарушению работоспособности или утечке
воды.
Установите процессор таким образом, чтобы не загораживать вентиляционные решетки.
Установите процессор таким образом, чтобы внутрь не попадала пыль. Всегда вытирайте с процессора пыль.
Скопление внутри устройства избыточного количества пыли может привести к нарушению
работоспособности, задымлению или возгоранию.
Не держитесь за фиксирующий рычаг эндоскопа при
перемещении процессора.
Не присоединяйте к изолирующему трансформатору какие-либо электрические приборы кроме процессора
и периферийных устройств процессора.
Убедитесь, что напряжение, ток и потребляемая мощность процессора и периферийных устройств не
превышают максимальные значения, указанные на изолирующем трансформаторе.
Убедитесь, что шнур электропитания изолирующего трансформатора надежно присоединен к розетке
стремя контактами.

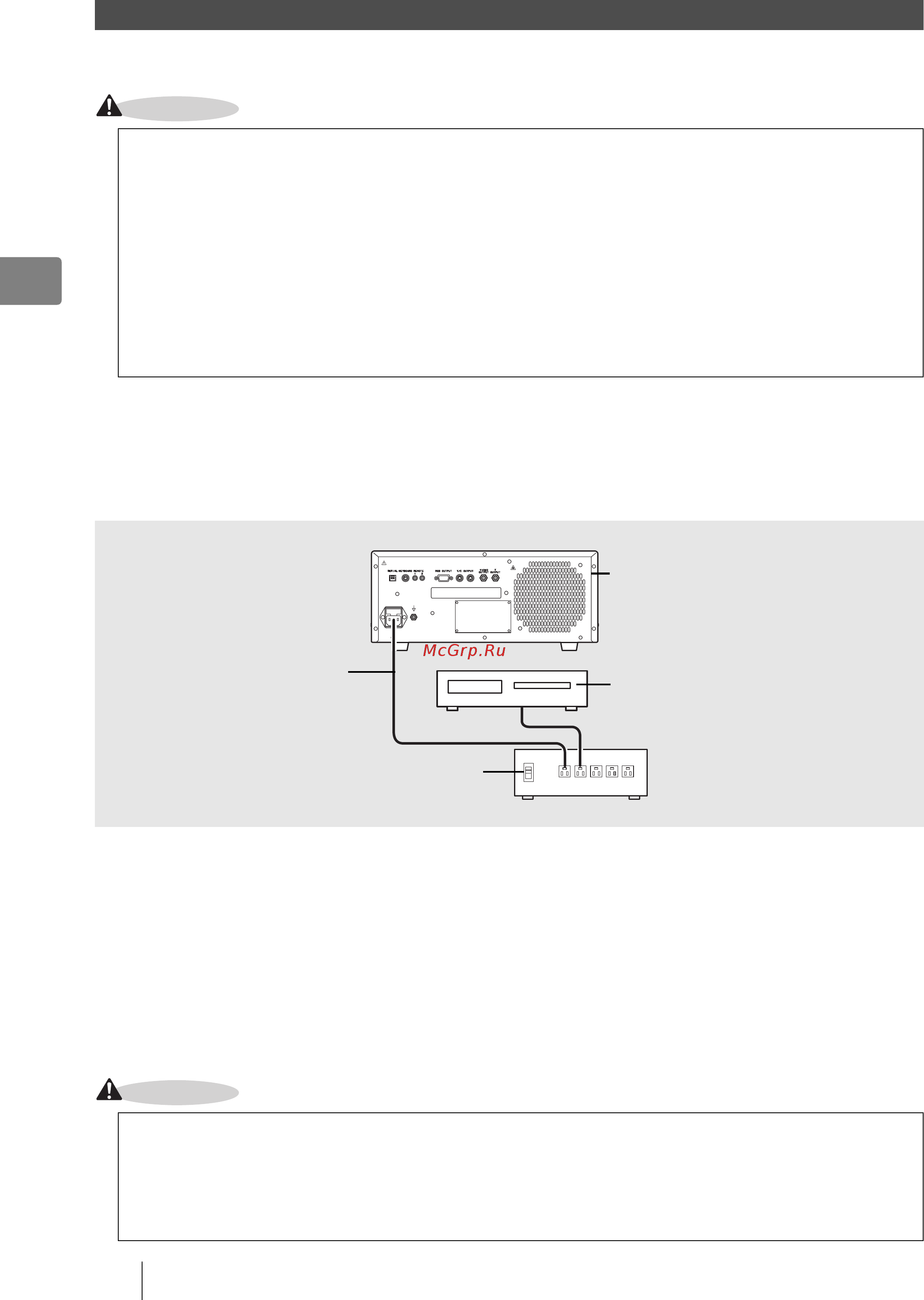

Изолирующий трансформатор
Процессор
Периферийное устройство
Сетевой шнур переменного тока
