10 Название и функции деталей
1

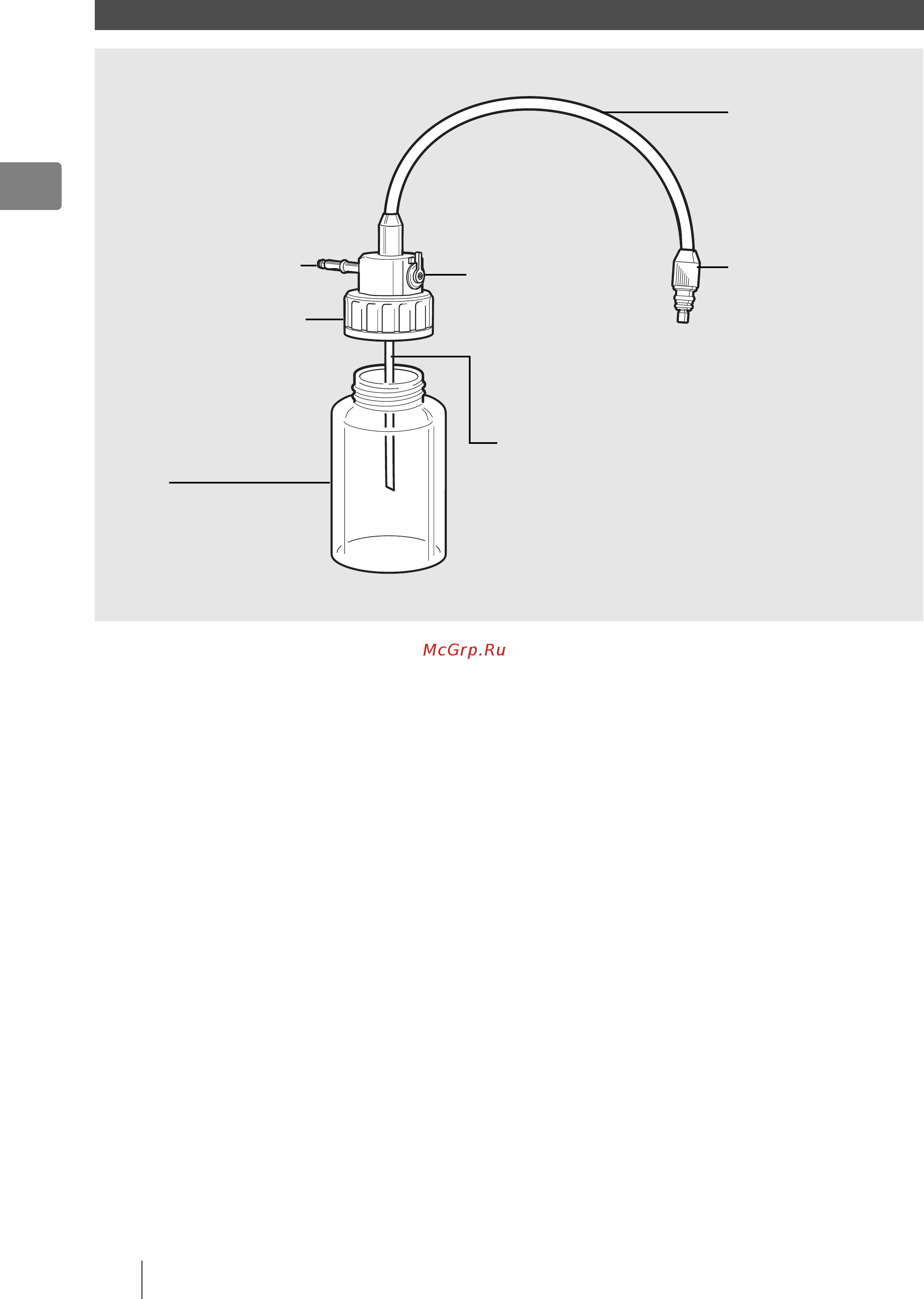

Емкость для воды (OS-H4/OS-H5)
Трубка подачи воды
Служит для забора воды из емкости.
Крышка емкости для воды
в сборе
Должна быть плотно закреплена
на емкости, чтобы исключить
утечку воздуха.
Емкость
Данная емкость служит для
наполнения стерильной водой.
Перед использованием налейте
в емкость для воды стерильную
воду примерно на две трети
объема.
Соединитель воздуховода
Вставляется в процессор.
Шланг Air/Water
(воздух/вода)
Внутри делится на две
трубки: для подачи
воздуха и воды.
Соединитель Air/Water
Вставляется в разъем
эндоскопа для подачи
воздуха/воды.
Рычаг A/W-DRAIN
(переключения воздух/
вода-дренаж)
Используется для переклю-
чения между подачей возду-
ха/воды и дренажем. Перед
использованием установите
в положение A/W.
