Название и функции деталей 9
1

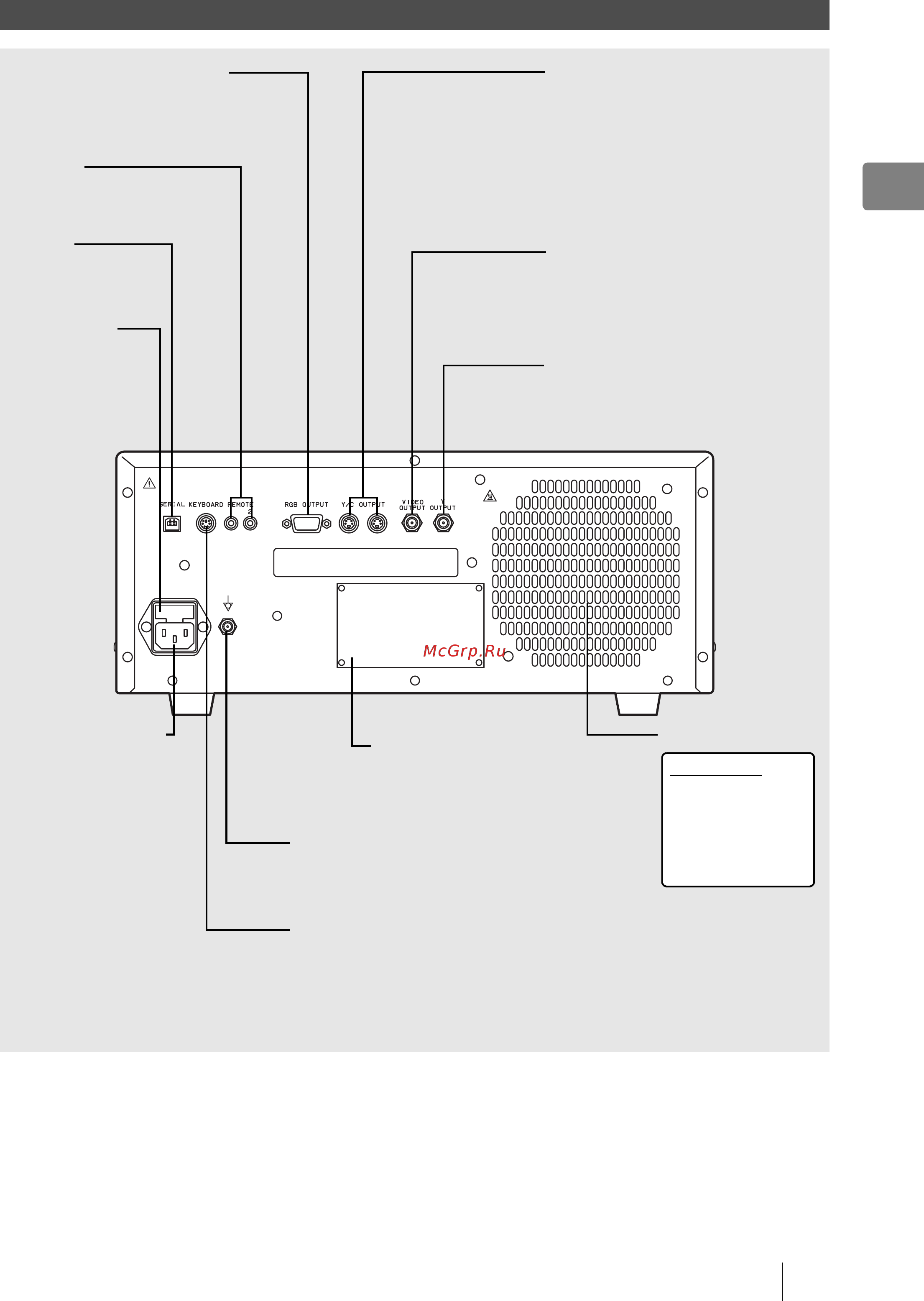

Задняя панель
RGB OUTPUT (видеовыход)
Этот разъем служит для вывода
видеосигналов (цветовые сигналы RGB
и синхронные сигналы) для передачи на
монитор или процессор изображений.
Гнездо подключения
электропитания
Подключите сетевой
шнур переменного тока.
Y/C OUTPUT
Эти разъемы (раздельные видеовыходы)
служат для вывода раздельных
видеосигналов (видеосигналы,
разделенные на сигналы яркости и
цветовые сигналы) для передачи на
монитор или процессор изображений.
VIDEO OUTPUT
Этот разъем служит для вывода
композитных видеосигналов (разъемы
BNC) для передачи на монитор или
процессор изображений.
Вентиляционная
Примечание:
Установите
процессор таким
образом, чтобы
незагораживать
вентиляционную
решетку.
Табличка с техническими данными
На этой табличке указаны специфика-
ции номинальных параметров процес-
сора, соответствие стандартам и т.д.
Вход уравнивания потенциала
В данный вход вставляется шина уравнивания
потенциала для уравнивания потенциала другого
оборудования, подсоединенного к видеопроцессору.
REMOTE
Эти разъемы служат для
дистанционного управления
периферическими устройствами.
YOUTPUT
Этот разъем (разъем BNC) служит для
вывода черно-белых видеосигналов.
Блок плавких
предохранителей
В этом блоке
содержатся 2
плавких
предохранителя.
I «Замена
предохранителей»
(стр. 43)
KEYBOARD
Этот разъем служит для подсоединения клавиатуры.
Вы можете подключить универсальную клавиатуру
(стандарт США).
SERIAL
Этот разъем служит
для вывода цифровых
данных статичных
изображений.
