Техническое обслуживание и хранение 43
5
ВНИМАНИЕ
ПРИМЕЧАНИЕ
Если процессор не работает даже после того, как вы нажали кнопку питания для включения процессора, проверьте,
не перегорели ли предохранители.
1 Нажмите на кнопку питания, чтобы выключить процессор и отсоедините шнур питания.

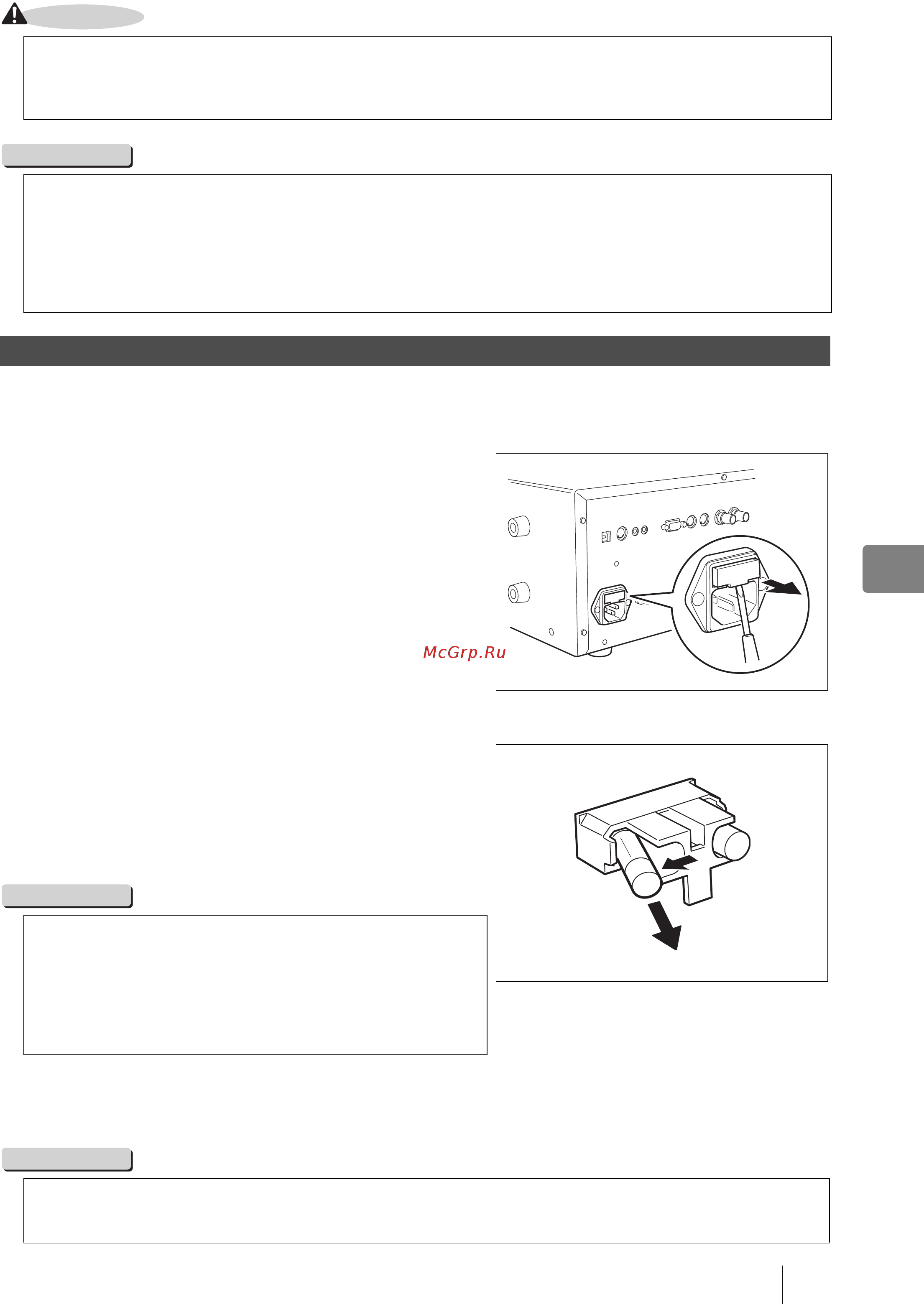

2 Вставьте отвертку под блок предохранителей и
сее помощью извлеките блок предохранителей.
(см. рисунок 5.7)
3 Расположите блок предохранителей задней
частью к себе и извлеките предохранители.
(см. рисунок 5.8)
4 Проверьте оба предохранителя.
• Даже если перегорел один предохранитель, необходимо
заменить оба предохранителя.
ПРИМЕЧАНИЕ
5 Установите блок предохранителей на место.
6
Подсоедините шнур электропитания, нажмите на кнопку питания для включения питания и
удостоверьтесь в том, что индикатор питания на передней панели горит.
ПРИМЕЧАНИЕ
Не присоединяйте лампу к неверному разъему.
Лампа 1: Разъем с белым креплением Лампа 2: Разъем с черным креплением
Если патрон вставляется в основание заменяемой лампы без предварительного присоединения к патрону
лампы, это может привести к повреждению ползунка для крепления лампы или спутыванию проводов.
По вопросам утилизации ламп обращайтесь в ПЕНТАКС.
Заменяемые
лампы, рекомендованные ПЕНТАКС:
-OL-H5
Имеющиеся в продаже лампы:
- JCR15V150W (USHIO)
- HLX64634 / 15V150W (OSRAM)
- 6423FO / 15V150W (PHILIPS)
Замена предохранителей
При замене предохранителей убедитесь, что используются
только специальные предохранители.
120 В (NTSC)
&#ξΦΔ;
5×20 3,15 А (временная
задержка)
230 В (PAL)
&#ξΦΔ;
5×20 1,6 А (временная задержка)
Если ни один из предохранителей не перегорел, свяжитесь
с нашим персоналом по сервису.
Если процессор не включается даже после замены предохранителей на новые или предохранители снова
перегорели после повторного включения процессора, немедленно отключите питание, отсоедините шнур
электропитания и свяжитесь с нашим персоналом по сервису.
Рисунок 5.7
Рисунок 5.8
