Подготовка 13
2
Подсоединение периферийного оборудования
Подсоедините периферийные устройства к процессору. Перед этим убедитесь, что процессор и периферийные
устройства выключены.

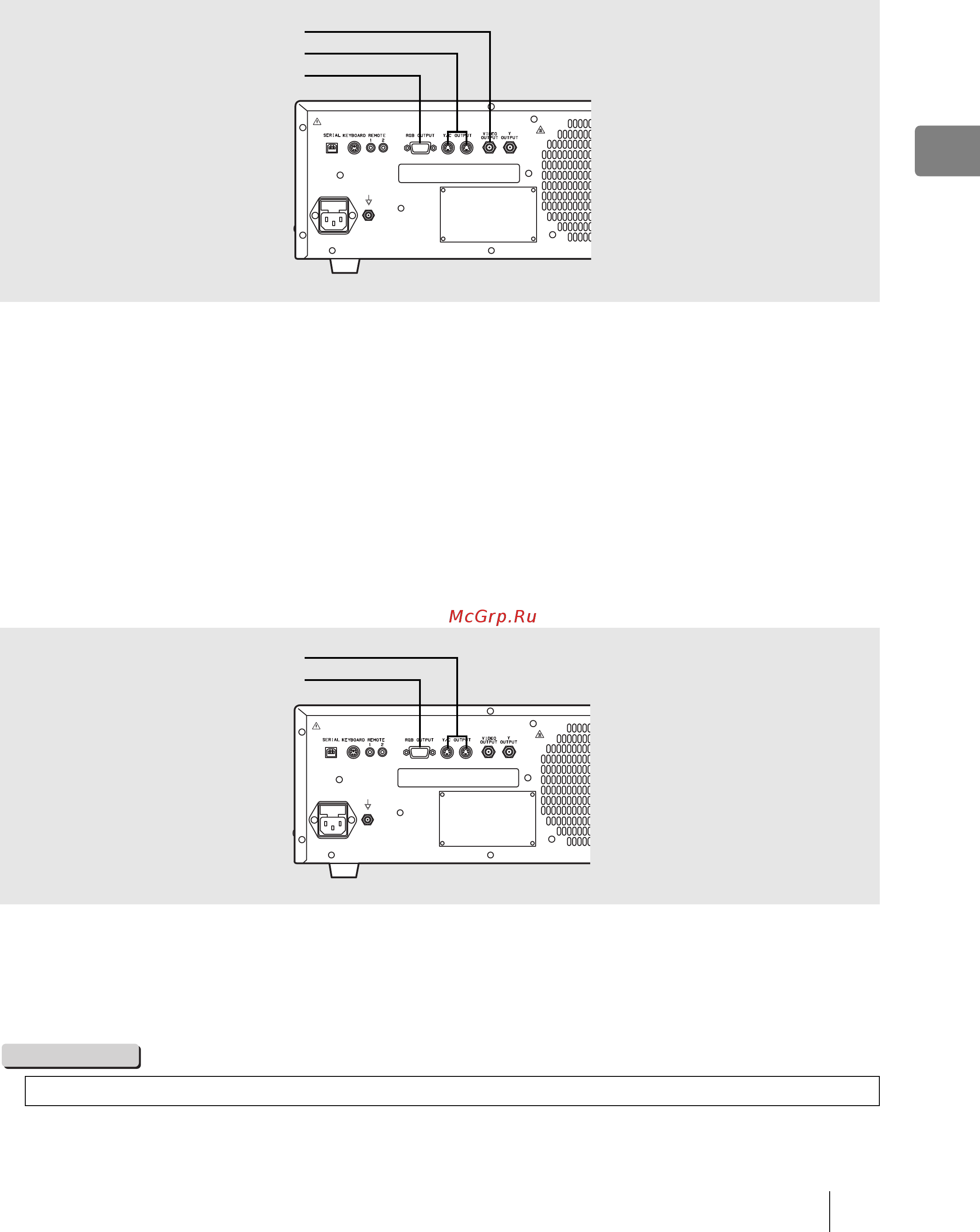

Подсоединение монитора
Подсоедините монитор к процессору. Для более подробной информации см. инструкцию по эксплуатации монитора.
Соединение монитора с композитным видеовходом
Используйте видеокабель BNC (OS-A17) для соединения разъема VIDEO OUTPUT с композитным видеовходом
монитора.
Соединение монитора с видеовходом RGBS (BNC).
Используйте кабель RGB (OS-A25) для соединения разъема RGB OUTPUT с видеовходом RGBS (BNC) монитора.
Соединение монитора с 4-штыревым разъемом-розеткой Мини Дин.
Используйте кабель Y/C (OS-A24) для соединения
разъема Y/C OUTPUT с 4-штыревым разъемом-розеткой Мини Дин
монитора.
Подсоединение принтера
Подсоедините принтер к видеопроцессору. Для более подробной информации см. инструкцию по эксплуатации
принтера.
Для метода вывода RGB
Используйте кабель RGB (OS-A25) для соединения разъема RGB OUTPUT с разъемом принтера.
Для метода вывода Y/C
Используйте кабель Y/C (OS-A24) для соединения разъема Y/C OUTPUT с разъемом принтера.
ПРИМЕЧАНИЕ
Кабель BNC (OS-A17) и кабель Y/C (OS-A25) продаются отдельно.
VIDEO OUTPUT
Y/C OUTPUT
RGB OUTPUT
Y/C OUTPUT
RGB OUTPUT
