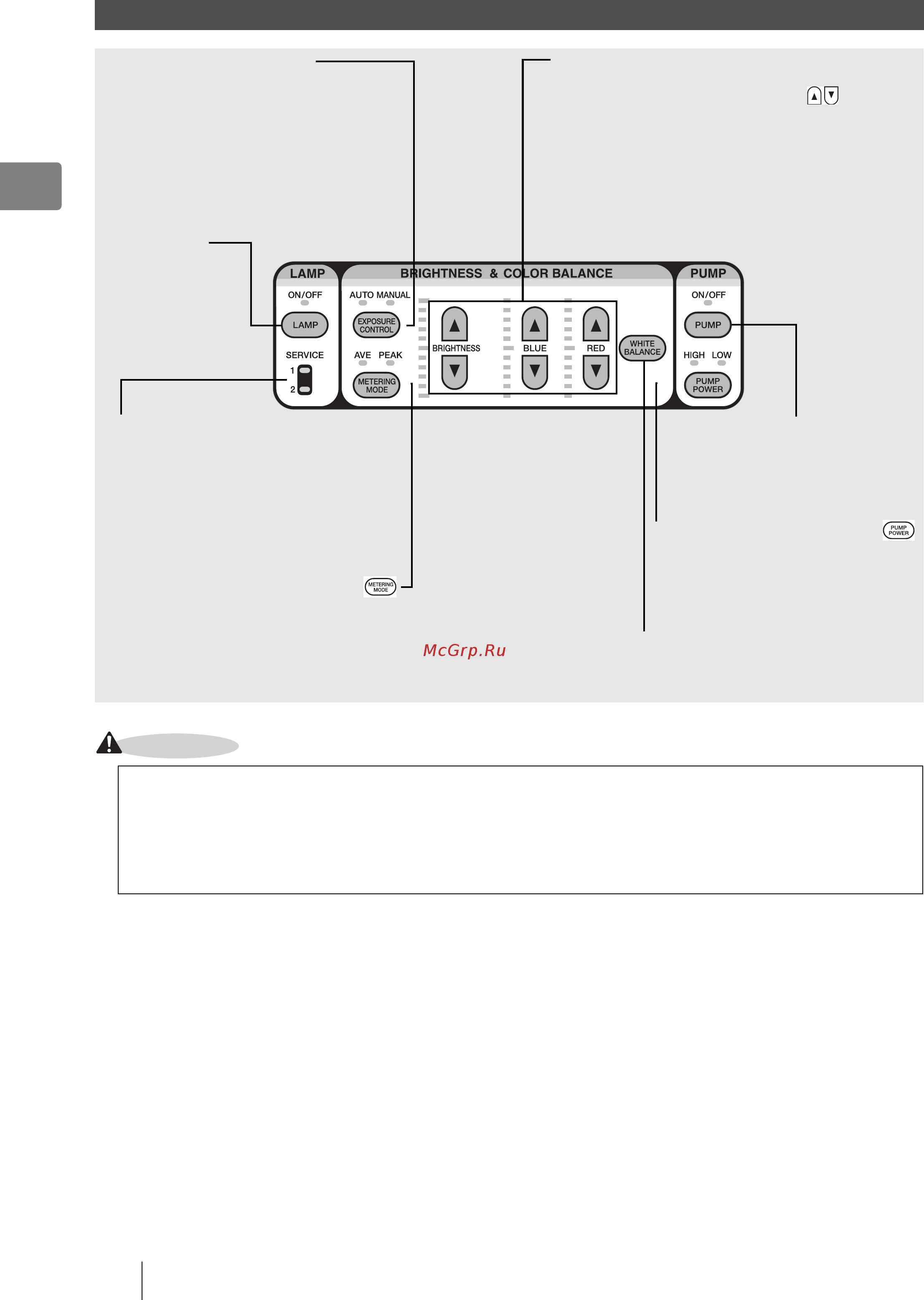

8 Название и функции деталей
1
ВНИМАНИЕ
Передняя панель
Срок работы лампы для процессора EPK-p составляет 50 часов. Перед использованием видеопроцессора
проверьте сервисный индикатор наработки лампы на передней панели. Когда лампу потребуется заменить,
любой из сервисных индикаторов (1 или 2) загорится оранжевым светом и на мониторе появится сообщение
«Please replace lamp (1 or 2)» («Пожалуйста, замените лампу (1 или 2)»). Проверьте сервисный индикатор и
выберите, какую лампу следует заменить, и замените
соответствующую лампу на новую.
I «Замена лампы» (стр. 41)
Выключатель
лампы
Используйте этот
переключатель для
включения или
выключения лампы.
I «Выключатель
лампы» (стр. 22)
Переключатель метода измерения
Используйте этот переключатель для изменения метода измерения, если вы
выбрали режим [AUTO] с помощью клавиши K.
AVE: измерение основано на среднем значении яркости для всего экрана.
PEAK: измерение основано на максимальном значении яркости на экране.
I «Переключатель метода измерения» (стр. 23)
Индикатор наработки лампы
Если лампу можно использовать, индикатор
светится зеленым. При выходе лампы из
строя индикатор светится оранжевым.
Замените лампу.
I «Замена лампы» (стр. 41)
Переключатель управления
экспозицией K
Используйте данный переключатель для изме-
нения метода регулировки яркости экрана.
AUTO : автоматическая регулировка
(авто) яркости экрана.
MANUAL : ручная регулировка яркости
(ручной режим) экрана.
I «Переключатель управления
экспозицией» (стр. 23)
Кнопки настройки
При настройке яркости экрана и оттенков синего и
красного цветов с помощью клавиши ЯР их
уровни будут отображаться индикаторами.
ЯРРКОСТЬ: регулировка яркости экрана.
КРАСНЫЙ: регулировка красного цветового тона
экрана.
СИНИЙ: регулировка синего цветового тона
экрана.
I «Кнопки настройки» (стр. 24)
Переключатель баланса белого N
Регулировка баланса белого.
I «Переключатель баланса белого»
(стр. 24)
Выключатель насоса
Используйте этот переключатель для
включения или выключения насоса.
I «Выключатель насоса» (стр.23)
Выключатель питания насоса
Используйте этот переключатель для
установки силы подачи воздуха и воды
для насоса.
I «Выключатель питания насоса»
(стр. 23)
