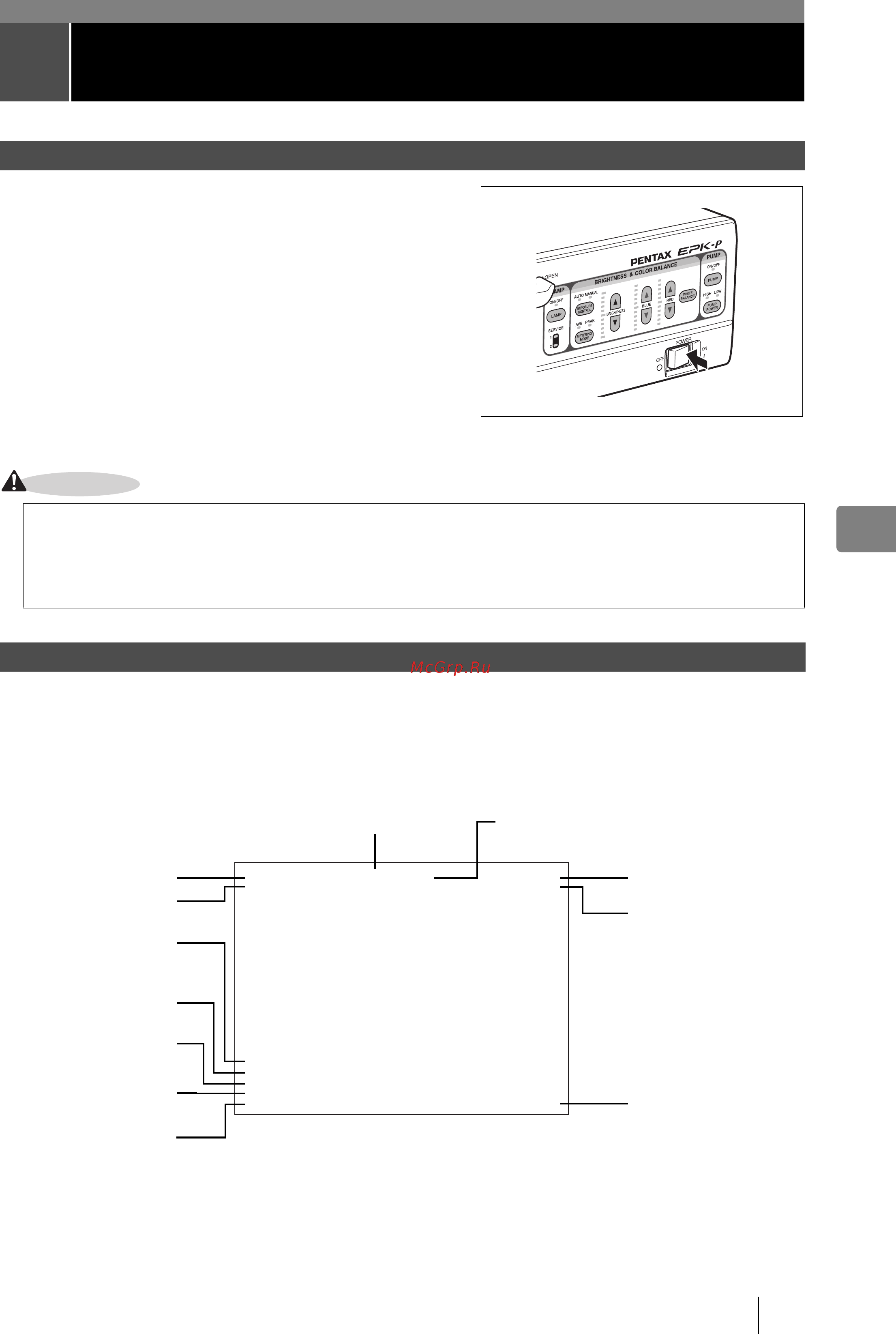

Порядок эксплуатации 21
4
4 Порядок эксплуатации
1 Включите выключатель питания на передней
панели процессора. (см. рисунок 4.1)
• Это приведет к включению процессора и появлению на
мониторе экрана для обычного режима.
I «Обычный экран» (стр.21)
• На мониторе отобразится информация о пациенте,
оставшаяся с последнего использования процессора.
2 Когда вы захотите отключить питание, нажмите
на выключатель питания.
ВНИМАНИЕ
Обычный экран
Обычный экран внизу появляется на мониторе при включении видеопроцессора.
В меню настройки [Display] (экран) вы можете выбрать, какие пункты будут появляться на обычном экране.
I «Настройки во вкладке [Display] (дисплей)» (стр. 32)
Включение/выключение процессора
Не выключайте питание и не включайте его повторно в течение короткого промежутка времени. Это может
привести к перегоранию предохранителя.
I «Замена предохранителей» (стр.43)
Не используйте острые объекты, такие как кончик пишущей ручки, для нажатия клавиш на передней панели.
Не используйте конец световода эндоскопа для нажатия на клавиши или переключатели.
Экраны монитора
Рисунок 4.1
NAME
:
AGE
:
SEX
:
ID
:
Dr.
:
Facility
:
XX-XXX
Comment
:
MIRROR
1
08/08/07
15
:
02
:
35
Дата
Время
(часы/минуты/
секунды)
Полное имя пациента
(до 24 символов)
ID (идентификатор)
(до 12 символов)
Комментарий
(до 40 символов)
Фамилия врача
(до 12 символов)
Facility (учреждение)
(до 12 символов)
Возраст (до 3 символов) Пол (1 символ)
Image Direction
(направление
изображения)
Film Counter
(счетчик пленки)
Название эндоскопа
