16 Подготовка
2
4
Вставьте воздушную трубку емкости для воды
вгнездо емкости для воды на процессоре до
защелкивания в нужном положении. (см. рисунок 2.4)
ПРИМЕЧАНИЕ
5 Вставьте соединитель air/water (воздух/вода) в
порт air/water (воздух/вода) на коннекторе PVE.
(см. рисунок 2.5)
6 Подсоедините аспирационную трубку устройства
аспирации к аспирационному ниппелю на
коннекторе PVE. (см. рисунок 2.6)
ВНИМАНИЕ
Подсоединение фиброскопа
Присоедините световод фиброскопа к гнезду световода
процессора. (см. рисунок 2.7)
Применение избыточной силы может привести к утечке
воды из процессора или емкости для воды внутрь процес-
сора. Перед перемещением процессора или упаковкой
процессора для перевозки отсоедините емкость для воды.
Убедитесь, что эндоскоп вводится медленно и правильно.
Не используйте фиксирующий рычаг
эндоскопа при
перемещении процессора.

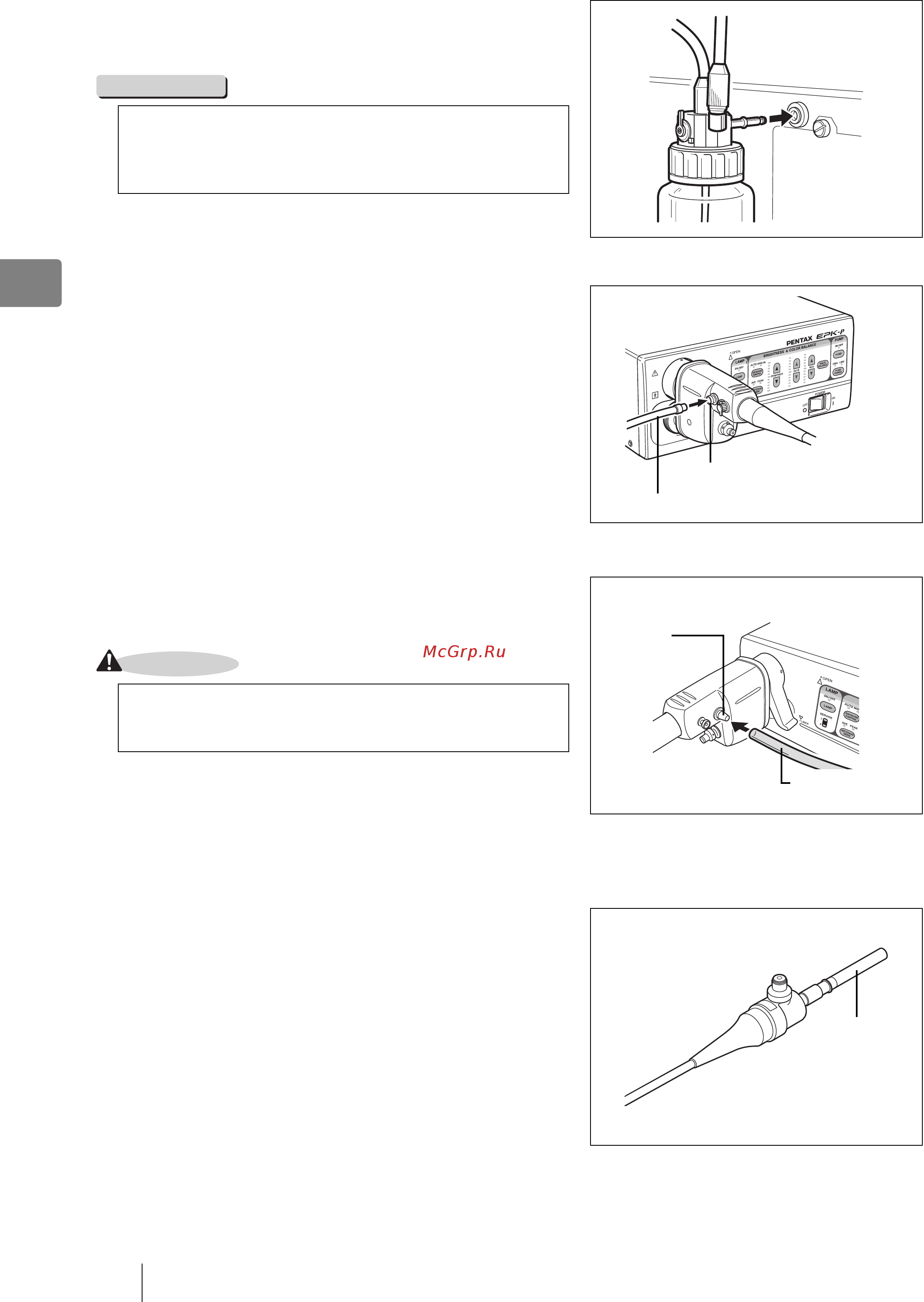

Рисунок 2.4
Соединитель air/water (воздух/вода)
Порт air/water (воздух/вода)
Рисунок 2.5
Рисунок 2.6
Аспирационная
трубка
Аспирационный
ниппель
Световод
Рисунок 2.7
