DEUTSCH
BETRIEBSANLEITUNG
8
33019216(3)2010-09 A SR 1601 D3 / LPG3 / P3
GERÄTEBESCHREIBUNG

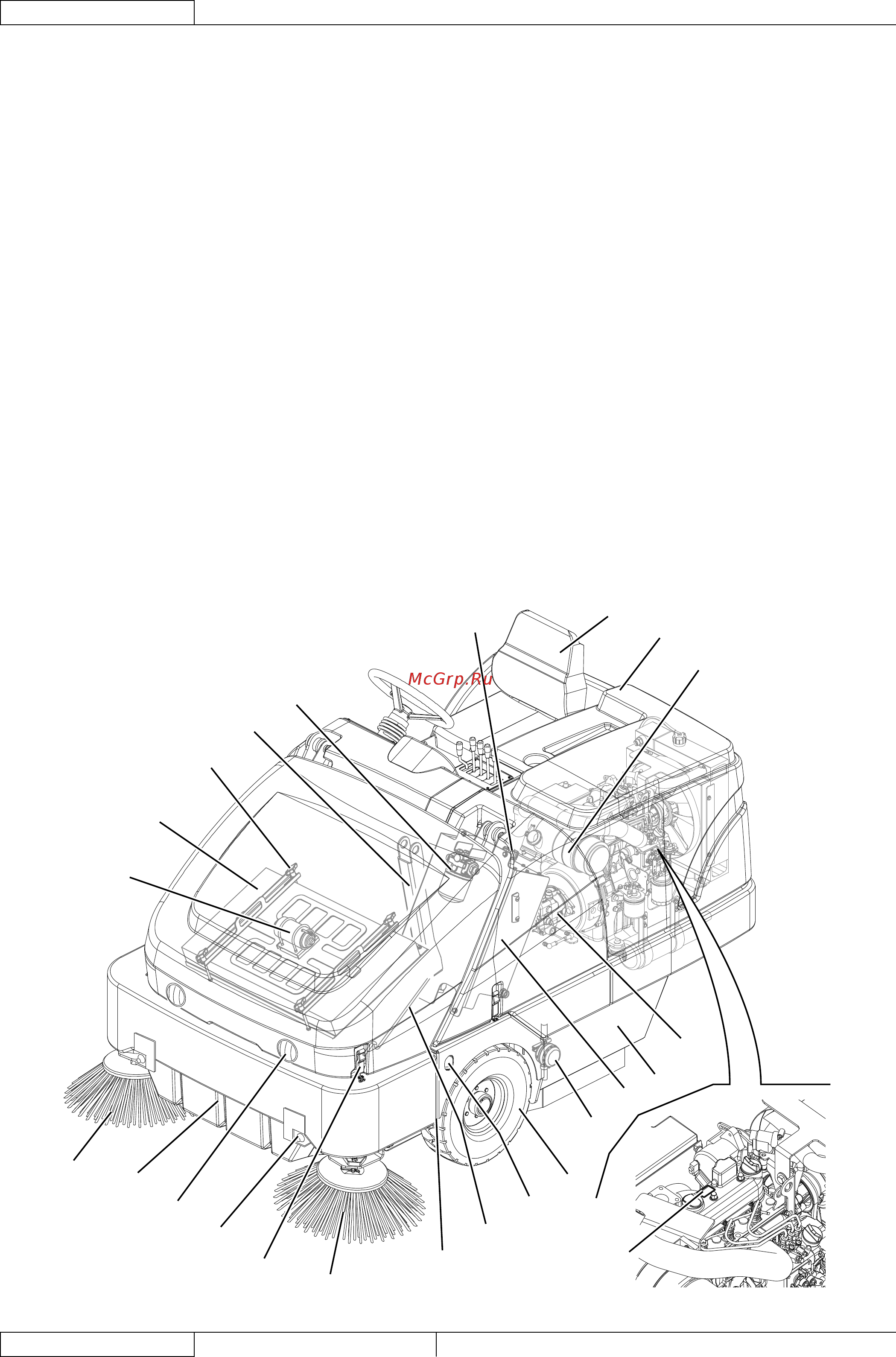

GERÄTEAUFBAU
Motorhaube1.
Linke Abdeckplatte Hauptkehrwalze2.
Batterie3.
Seitenhaube links bzw. Wassertank 4.
Staubabscheidungsanlage (optional)
Sicherheitsstütze Abfallbehälter5.
Verriegelung Abfallbehälterhaube6.
Arbeitsscheinwerfer (optional)7.
Hebepunkte für Wagenheber (der hintere Punkt befi ndet 8.
sich unter dem Kühler)
Seitenbesen rechts9.
Schild Seriennummer/technische Daten/10.
Konformitätszeichen
Filterrüttleraggregat Flachfi lter (Staubfi lter)11.
Staubkontrollfi lter Abfallbehälter12.
Flachfi lter (Staubfi lter, Standard)
Taschenfi lter (optional)
Befestigungsknöpfe Filterrüttleraggregat13.
Hydraulikölfi lter14.
Seitenbesen links (serienmäßig bei SR 1601 MAXI)15.
Haube Abfallbehälter16.
Stützstange Abfallbehälterhaube17.
Rechte Abdeckplatte zum Ausbau/Austausch der 18.
Hauptkehrwalze
Hydraulikölbehälter19.
Deckel Hydraulikölbehälter20.
Kraftstofftankdeckel21.
Kraftstofftank22.
Kühlerdeckel23.
Motorluftfi lter24.
Entriegelungstaste Motorhaube25.
Verankerungspunkte (3)26.
Serviceanzeige Luftfi lter27.
Sprühdüsen Staubabscheidungsanlage (optional)28.
Deckel Wassertank Staubabscheidungsanlage (optional)29.
Wasserfi lter (optional)30.
Schild Modell und Seriennummer Motor31.
1
2
45
31
4
32
19
30
8
5
15
9
6
7
11
12
13
14
20
17
28
47
43
26
P100317
