NEDERLANDS

GEBRUIKSAANWIJZING

33019216(3)2010-09 A SR 1601 D3 / LPG3 / P3

CONTROLE / VERVANGING / RESETTEN VAN DE ZEKERINGEN

Controle van de herbruikbare zekeringen

Zet de machine op een vlakke ondergrond.1.

Schakel de parkeerrem in.2.

Zet de contactsleutel (64) in stand ‘O’ en verwijder de sleutel.3.

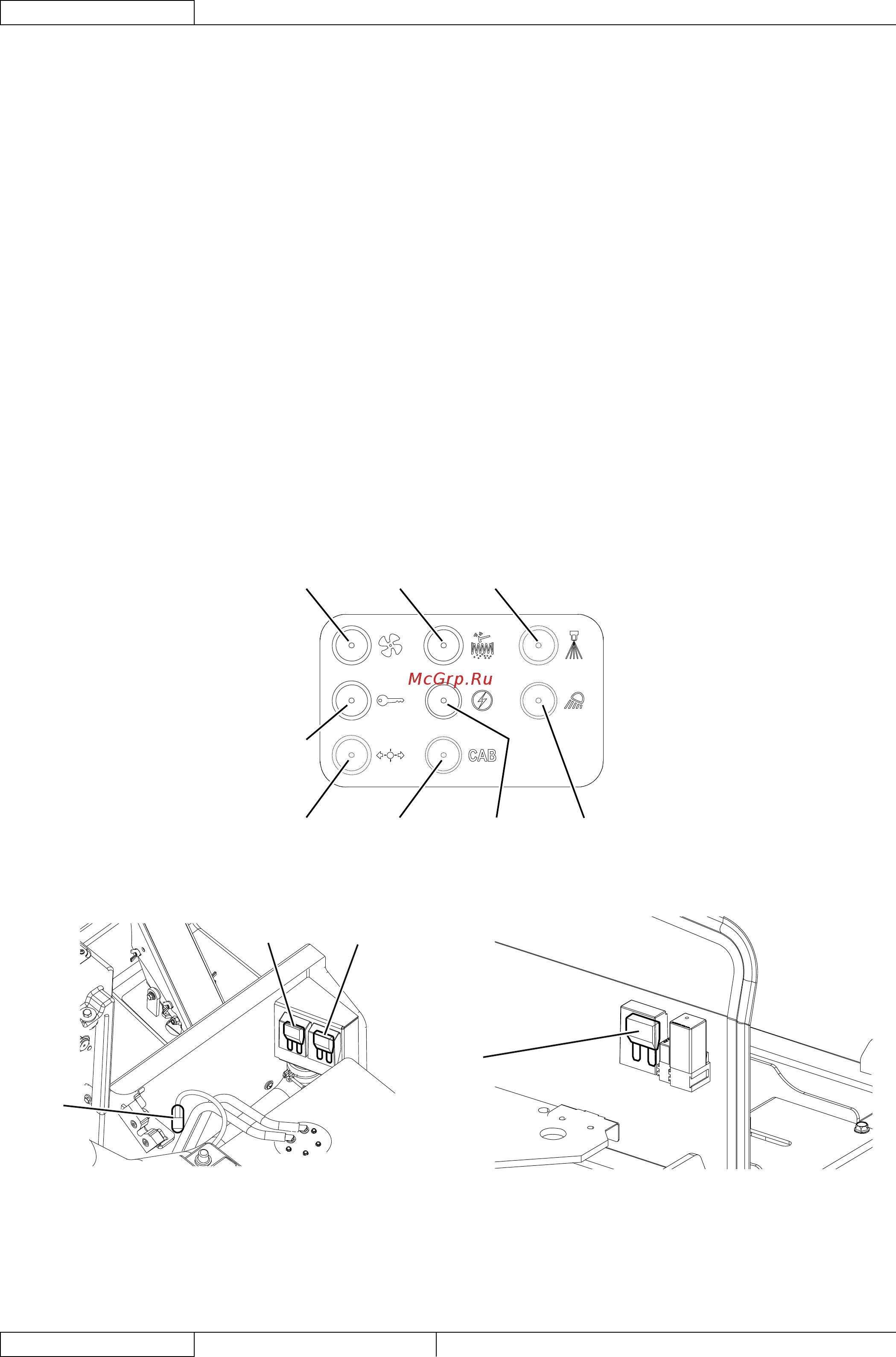

Controleer op het paneel (38) of de volgende zekeringen zijn uitgeschakeld (Afb. 11):4.

(A): F1 (30 A), aanzuiging stof•

(B): F2 (16 A), ﬁ lterschudder•

(C): F4 (30 A), contactsleutel•

(D): F5 (16 A), hulpsystemen motor•

(E): F3 (10 A), installatie voor stofbestrijding (waar aanwezig)•

(F): F6 (10 A), bedrijfsverlichting (optioneel)•

(G): F7, verlichtingssysteem (optioneel)•

(H): F8, ventilator cabine (optioneel)•

Wacht tot het onderdeel dat de zekering liet springen is afgekoeld en reset daarna de gesprongen zekering.

Controle/vervanging van de zekeringen

Zet de machine op een vlakke ondergrond.1.

Schakel de parkeerrem in.2.

Zet de contactsleutel (64) in stand ‘O’ en verwijder de sleutel.3.

Open de klep voor de motorruimte (1) met de deblokkeerknop (25).4.

Verwijder bij de bestuurdersstoel de beschermingsdeksels en controleer of de volgende zekeringen intact zijn (Afb. 12-13):5.

(I): F9 (50 A), gloeibougies (alleen voor SR 1601 D3)•

(J): F10 (50 A), dynamo•

(K): F11 (1 A), schakelaar verlichting onder motorkap (optioneel)•

Vervang zekeringen die defect zijn. Plaats het beschermingsdeksel terug.

Sluit de motorkap (1).6.

ABE

HDF

P100326

Afbeelding 11

SR 1601 D3 - SR 1601 P3

SR 1601 LPG3

P100327 P100327LPG

Afbeelding 12 Afbeelding 13
