WARTUNG DES STAUBKONTROLLFILTERS (TASCHENFILTER)

Das System mit Taschenﬁ lter erfordert praktisch keine Wartungsarbeiten. Zu Wartungszwecken ist es lediglich erforderlich, den

Filterrüttler regelmäßig mit der unteren Hälfte des Schalters (66) zu betätigen.

HINWEIS

Vor Betätigung des Filterrüttlers ist stets zu überprüfen, ob der Abfallbehälter abgesenkt ist.

WARTUNG DER SCHMUTZFANGKLAPPEN

Vorbereitung

Abfallbehälter, wie entsprechenden Abschnitt erläutert, entleeren, um zu vermeinen, dass das Gewicht der Abfälle im Behälter 1.

die Überprüfung der Schmutzfangklappenhöhe beeinträchtigt.

Gerät auf einen ebenen Untergrund stellen, der als Bezugsﬂ äche für die Überprüfung der Schmutzfangklappenhöhe geeignet 2.

ist.

Zündschlüssel (64) in Stellung „O“ drehen.3.

Feststellbremse betätigen.4.

Schmutzfangklappen überprüfen

Rechte (18) und linke (2) Abdeckplatte öffnen.5.

Hauptkehrwalze wie im entsprechenden Abschnitt erläutert entfernen.6.

Die vordere und die hintere Schmutzfangklappe der Walzenaufnahme ebenfalls überprüfen. Schmutzfangklappen, die Risse 7.

aufweisen oder so verschlissen sind, dass sie sich mehr als 6 mm (0,2 in) über dem Boden beﬁ nden, austauschen oder

einstellen (siehe Arbeitsschritte in der Service-Anleitung).

WASSERFILTER DER STAUBABSCHEIDUNGSANLAGE (OPTIONAL) REINIGEN

Gerät auf ebenem Untergrund abstellen, Feststellbremse betätigen und Zündschlüssel (64) in Stellung „O“ drehen.1.

Schnellverbindung (A, Abb. 7) von der Tankleitung abnehmen.2.

Um an den Wasserﬁ lter (30) zu gelangen, linke Abdeckplatte (2) abnehmen.3.

Den durchsichtigen Deckel (B) mit Dichtung (C) abnehmen und Siebﬁ lter (D) entfernen. Reinigen und in der Halterung (E) 4.

anbringen.

HINWEIS

Dichtung (C) und Siebﬁ lter (D) in ihrem jeweiligen Sitz im Deckel bzw. in der Halterung (E) korrekt positionieren.

In der umgekehrten Reihenfolge des Ausbaus wieder einbauen.5.

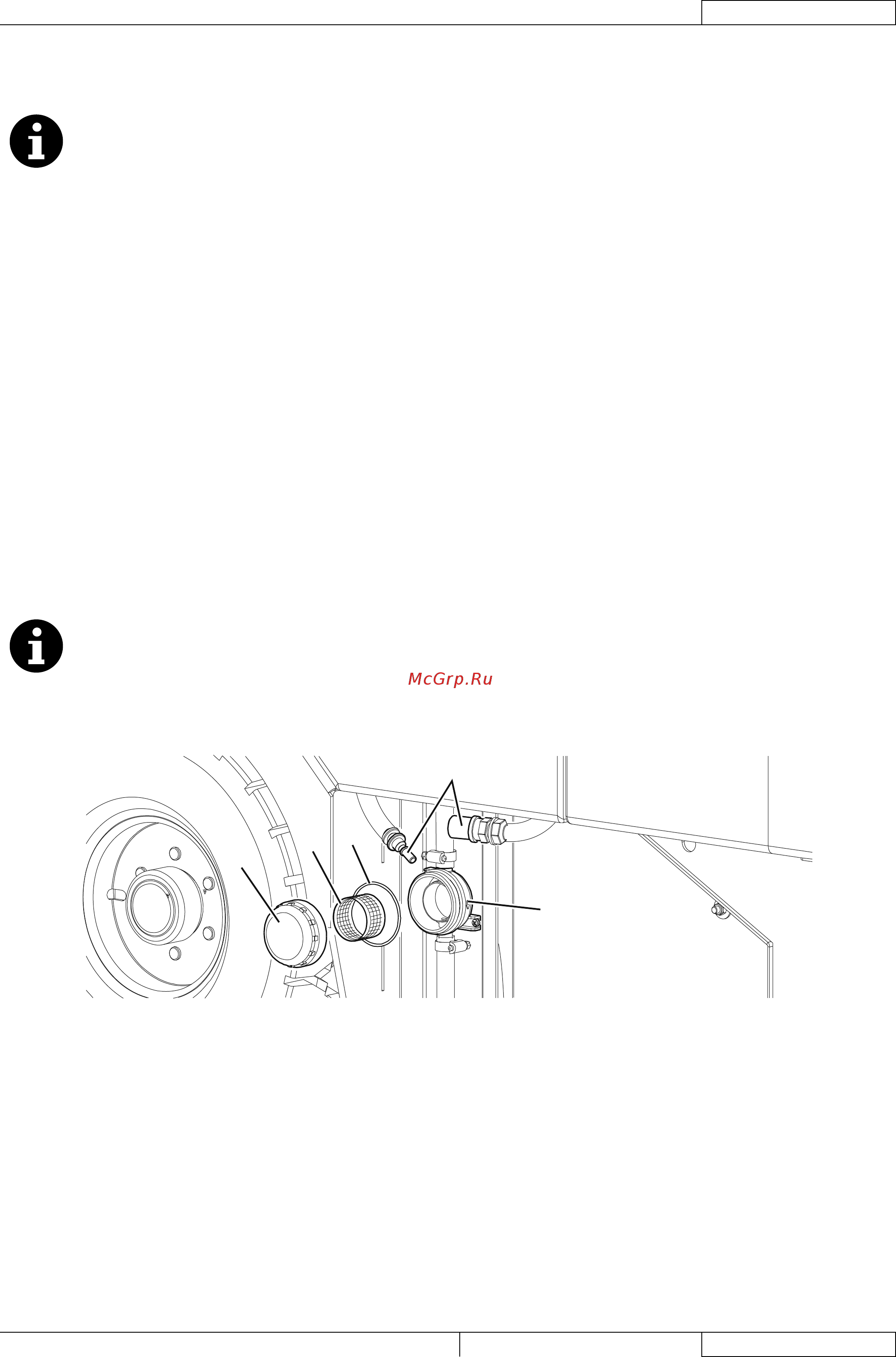

P100329

Abbildung 7
