NEDERLANDS
GEBRUIKSAANWIJZING
8
33019216(3)2010-09 A SR 1601 D3 / LPG3 / P3

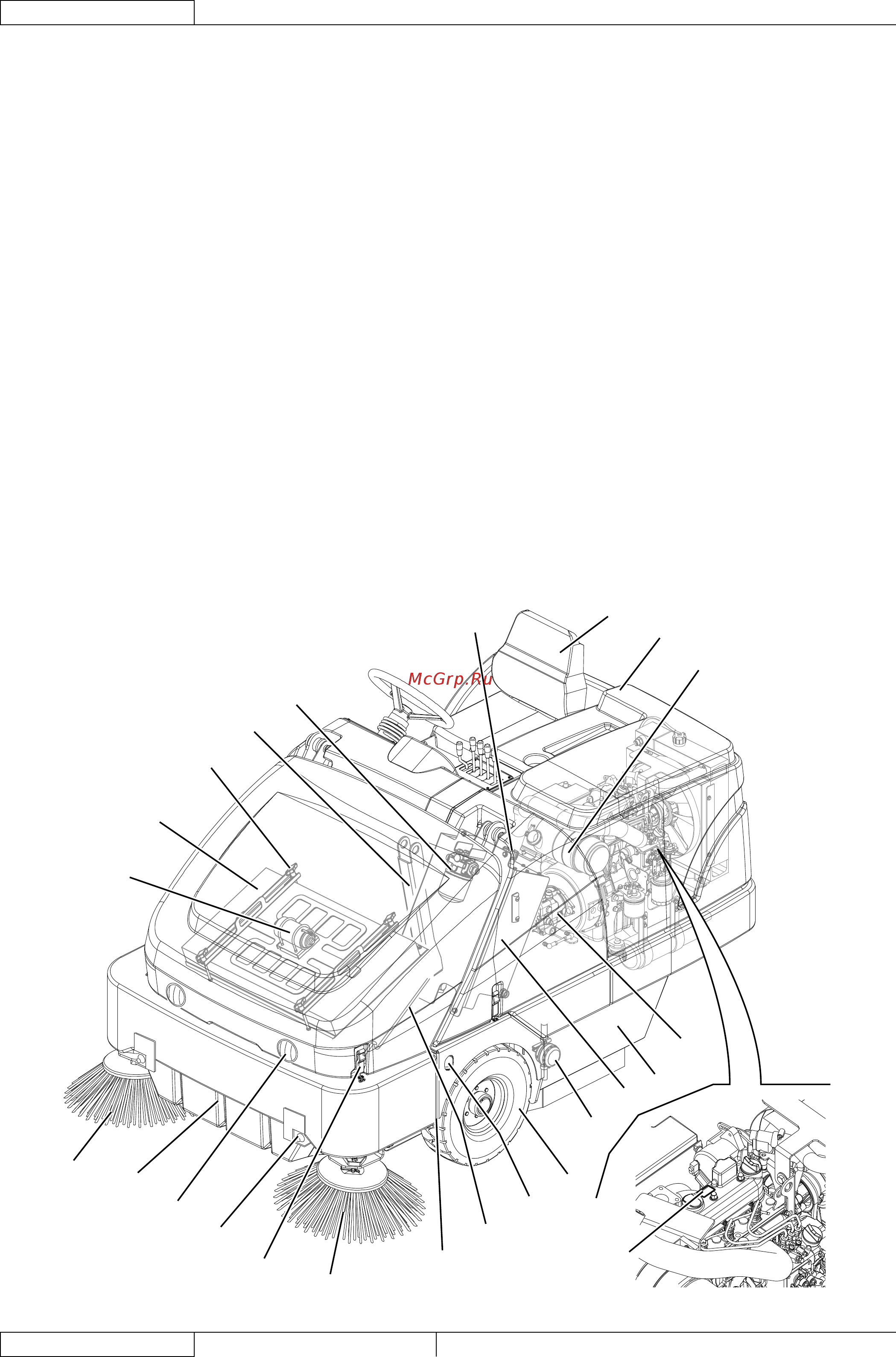

BESCHRIJVING VAN DE MACHINE
BOUW VAN DE MACHINE
Klep motorruimte1.
Linkerpaneel voor toegang tot hoofdborstel2.
Accu3.
Klep zijkant links of watertank installatie voor 4.
stofbestrijding (optioneel)
Veiligheidssteun afvalcontainer5.
Slot klep afvalcontainer6.
Bedrijfsverlichting (optioneel)7.
Hefpunten met krik (het achterste punt bevindt zich onder 8.
de radiateur van de motor)
Zijborstel rechts9.
Plaatje met serienummer / technische gegevens / 10.
conformiteitsmarkering
Filterschuddereenheid paneelfi lter11.
Filter voor controle stof afvalcontainer12.
Paneelfi lter (standaard)
Zakfi lter (optioneel)
Bevestigingshendel voor fi lterschuddereenheid13.
Filter voor hydraulische olie14.
Zijborstel links (standaard op SR 1601 MAXI)15.
Klep afvalcontainer16.
Steunstang klep afvalcontainer17.
Toegangspaneel rechts voor demontage/vervanging 18.
hoofdborstel
Reservoir voor hydraulische olie19.
Dop reservoir hydraulische olie20.
Brandstoftankdop21.
Brandstofreservoir22.
Dop radiateur23.
Luchtfi lter motor24.
Deblokkeerknop klep motorruimte25.
Verankeringspunten (3)26.
Service-indicator luchtfi lter27.
Verstuivers water voor installatie voor stofbestrijding 28.
(optioneel)
Dop waterreservoir voor installatie voor stofbestrijding 29.
(optioneel)
Waterfi lter (optioneel)30.
Plaatje met model en serienummer van de motor31.
1
2
45
31
4
32
19
30
8
5
15
9
6
7
11
12
13
14
20
17
28
47
43
26
P100317
