USER MANUAL
ENGLISH
SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 A
9

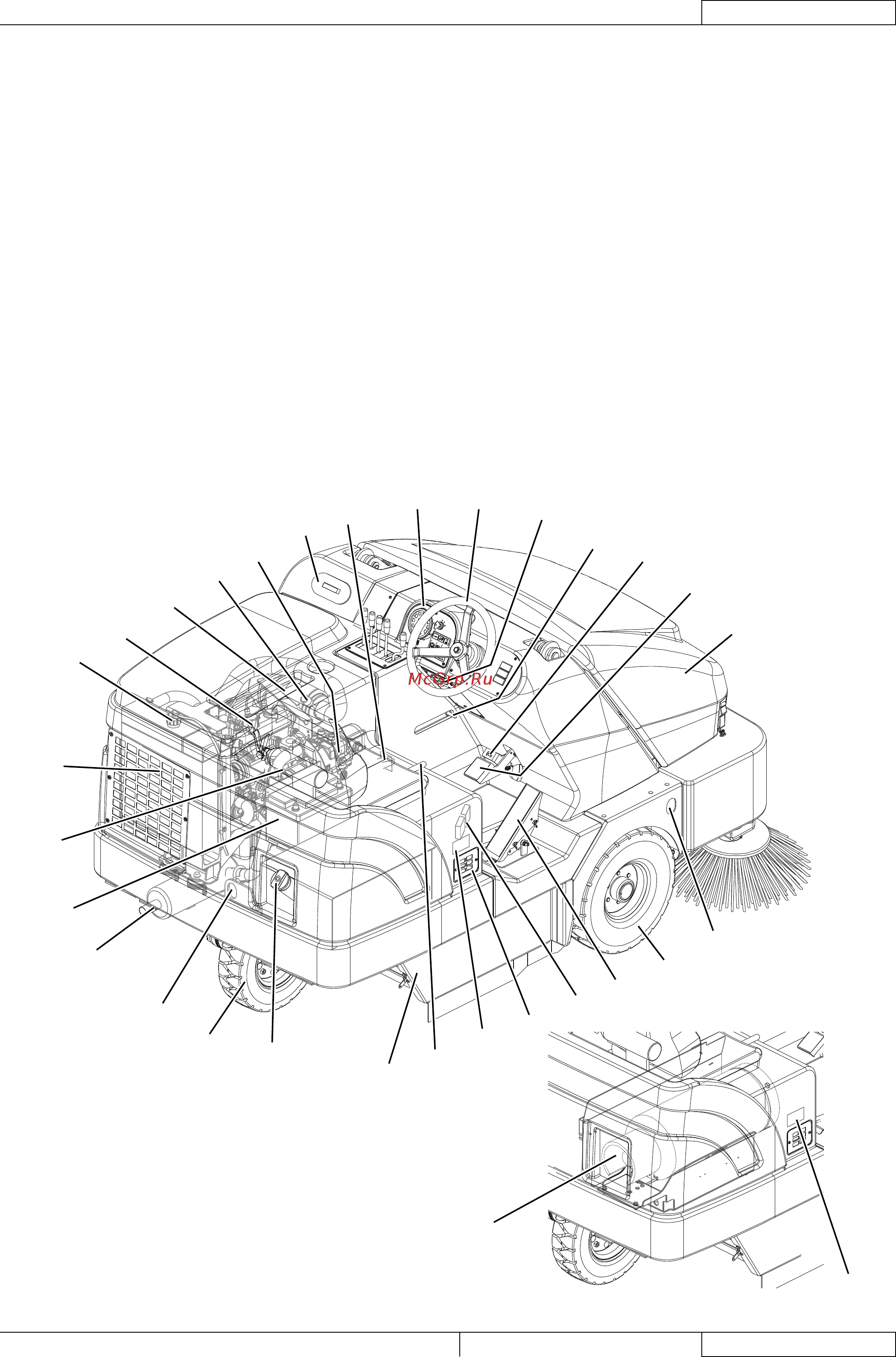

MACHINE NOMENCLATURE (Continues)
Driver’s seat32.
Control panel (see the following paragraph)33.
Steering wheel34.
Brake pedal35.
Parking brake pedal36.
(To engage/disengage the parking brake, use
simultaneously with the brake pedal)
Forward/reverse gear pedal37.
Fuse panel (see the Fuse Check/Replacement/Reset 38.
paragraph)
Hopper safety support handle39.
Pull backward to lock the support•
Push forward to unlock the support•
Driver’s seat adjustment lever40.
Engine air grid41.
Rear driving and steering wheel42.
Front wheels43.
Motor44.
Hydraulic pump45.
Engine coolant/hydraulic oil radiator46.
Hopper47.
Fuses (see the Fuse Check/Replacement/Reset 48.
paragraph)
Fire extinguisher (optional)49.
LPG cylinder50.
3
23
24
27
25
29
26
26
8
21
18
4
10
0
41
43
44
45
4
6
49
42
33 34
36
37
48
38
39
35
16
50
10
P100318
