DEUTSCH
BETRIEBSANLEITUNG
10
33019216(3)2010-09 A SR 1601 D3 / LPG3 / P3

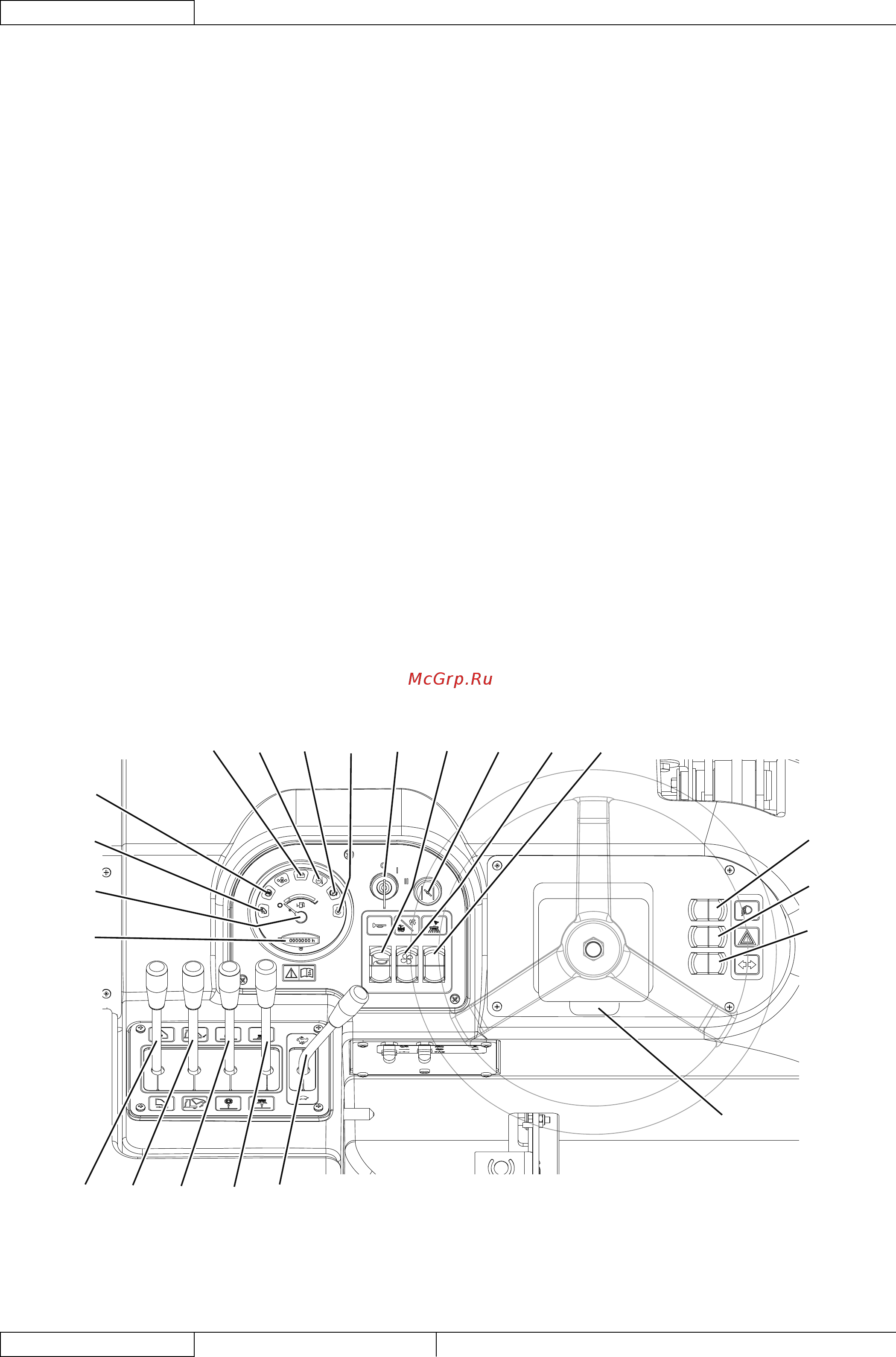

ARBEITSPLATZ, BEDIENPULT UND BEDIENELEMENTE
Hebel Motordrehzahl (min./max.)51.
(„Vordere“ Stellung) Motor in Arbeitsdrehzahl•
(„Hintere“ Stellung) Motor in Mindestdrehzahl•
Hebel Seitenbesen52.
(„Vordere“ Stellung) Seitenbesen abgesenkt•
(„Hintere“ Stellung) Seitenbesen angehoben•
Hebel Hauptkehrwalze53.
(„Vordere“ Stellung) Hauptkehrwalze abgesenkt•
(„Hintere“ Stellung) Hauptkehrwalze angehoben•
Hebel Abfallbehälter54.
(„Vordere“ Stellung) Abfallbehälter absenken•
(„Hintere“ Stellung) Abfallbehälter anheben•
Hebel Entleerungsklappe Abfallbehälter55.
(„Vordere“ Stellung) Entleerungsklappe öffnen•
(„Hintere“ Stellung) Entleerungsklappe schließen•
Betriebsstundenzähler56.
Kraftstoffstandanzeiger57.
Kontrollleuchte Überhitzung Abfallbehälter58.
Kontrollleuchte Abfallbehälterfi lter verstopft59.
Batteriekontrollleuchte60.
Kontrollleuchte Überhitzung Motorkühlmittel61.
Kontrollleuchte Feststellbremse62.
Kontrollleuchte Vorglühen Glühkerzen63.
Zündschlüssel:64.
In Stellung „O“ werden der Motor sowie alle •
Gerätefunktionen ausgeschaltet.
In Stellung „I“ werden die verschiedenen •
Gerätefunktionen freigegeben.
In Stellung „II“ startet der Motor.•
Sobald der Motor anspringt, Schlüssel loslassen. Der
Zündschlüssel kehrt in Stellung „I“ zurück.
Schalter Hupe65.
Schalter Ansauglüfter/Filterrüttler66.
(Untere Stellung) Filterrüttler einschalten•
(Obere Stellung) Ansauglüfter und Staubkontrolle •
einschalten
Schalter Staubabscheidungsanlage (optional)67.
Kaltstarteinrichtung (nur bei LPG3 und P3)68.
Schalter Arbeitsscheinwerfer (optional)69.
Schalter Warnblinker (optional)70.
Schalter Blinker (optional)71.
Lenkradeinstellhebel (optional, serienmäßig bei SR 1601 72.
MAXI)
5152535455
56
57
58
59
60 61 62 63 64 65 6668 67
69
71
70
72
P100319
