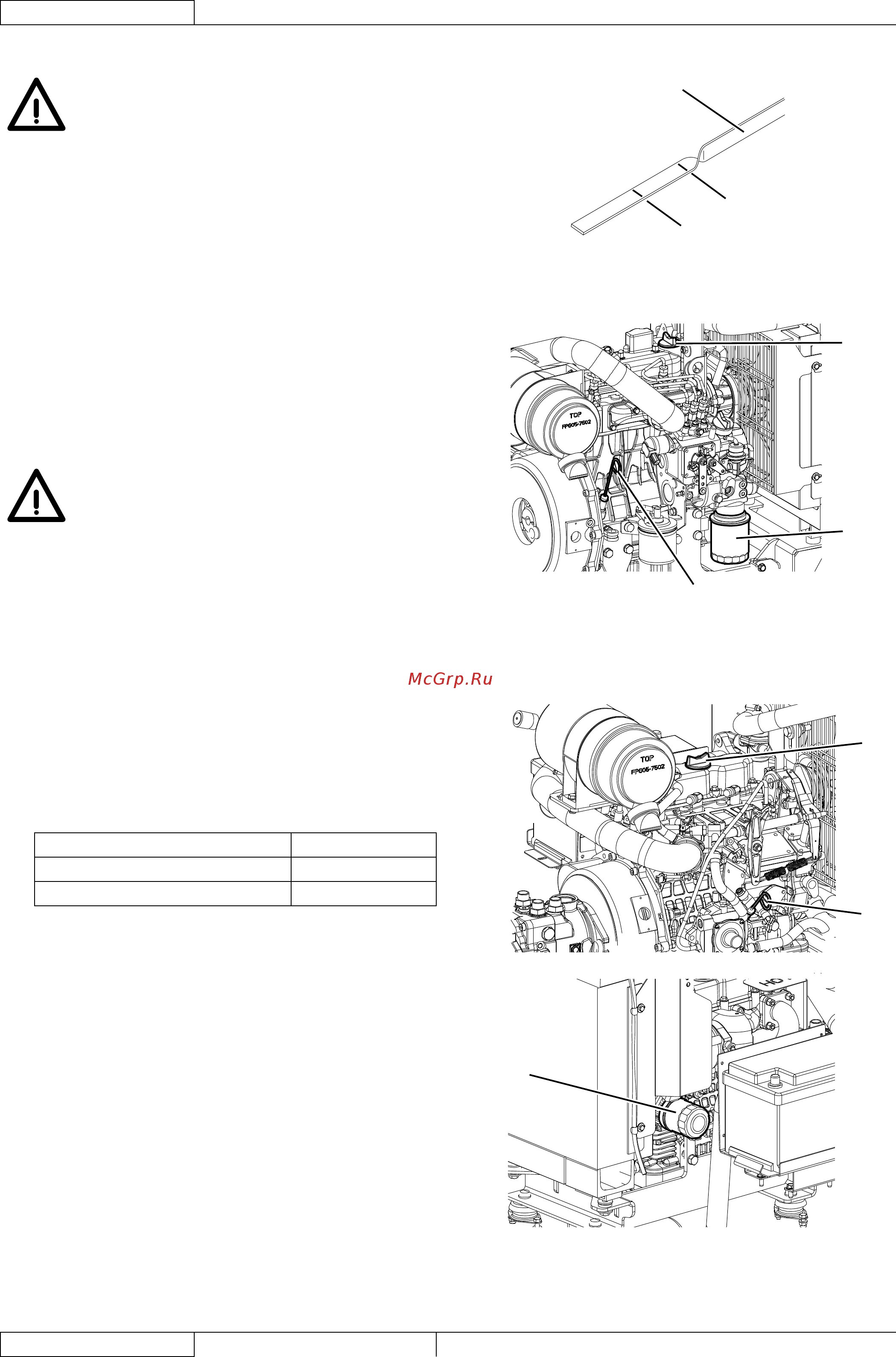

DEUTSCH
BETRIEBSANLEITUNG
28
33019216(3)2010-09 A SR 1601 D3 / LPG3 / P3
HYDRAULIKÖL
ACHTUNG!
Heiße Bauteile nicht berühren.
Motor und Hydraulikanlage abkühlen lassen.
Gerät auf ebenem Untergrund abstellen, Feststellbremse 1.
betätigen und Zündschlüssel (64) in Stellung „O“ drehen.
Entriegelungstaste (25) betätigen und Motorhaube (1) 2.
öffnen.
Verriegelung betätigen und linke Seitenhaube (4) 3.
abnehmen. Sofern erforderlich, Leitung des Wasserfi lters
(30, optional) herausnehmen.
Hydraulikölstand an der Anzeige auf dem Ölbehälter (19) 4.
überprüfen.
Die Hydraulikölstandsanzeige muss in der Mitte stehen.
Ist der Ölstand niedriger, Deckel (20) abdrehen und mit
Hydrauliköl AGIP Arnica 46 nachfüllen.
Sind Hydrauliköl und Filter aufgrund eines mechanischen
Defekts stark verunreinig, Öl und Filter auswechseln (siehe
Arbeitsschritte in der Service-Anleitung).
MOTORÖL
ACHTUNG!
Heiße Bauteile nicht berühren.
Motor abkühlen lassen.
Gerät auf ebenem Untergrund abstellen, Feststellbremse 1.
betätigen und Zündschlüssel (64) in Stellung „O“ drehen.
Entriegelungstaste (25) betätigen und Motorhaube (1) 2.
öffnen.
Motorölstand vor jedem Gerätegebrauch mit dem 3.
Ölmessstab (A, Abb. 8-9-10) überprüfen.
Sofern erforderlich, Deckel (B, Abb. 9-10) öffnen und
Motorölstand berichtigen.
(Siehe Arbeitsschritte im Motorhandbuch)
Motoröl nach den ersten 50 Betriebsstunden und danach 4.
alle 150 Stunden auswechseln.
Der Ölfi lter (C) muss bei jedem Ölwechsel ausgetauscht
werden (siehe Arbeitsschritte in der Service-Anleitung).
In Abhängigkeit von den Umgebungstemperaturen sind
Ölsorten folgender Tabelle zu verwenden:
TEMPERATURBEREICH ÖLSORTE
Über 15°C (60°F) SAE 10W-30
Unter 15°C (60°F) SAE 5W-30
A
MIN
MAX
P100329A
Abbildung 8
C
A
SR 1601 D3
B
P100329D3
Abbildung 9
A
C
B
SR1601LPG3-SR1601P3
P100329P3
Abbildung 10
