BETRIEBSANLEITUNG
DEUTSCH
SR 1601 D3 / LPG3 / P3 33019216(3)2010-09 A
9

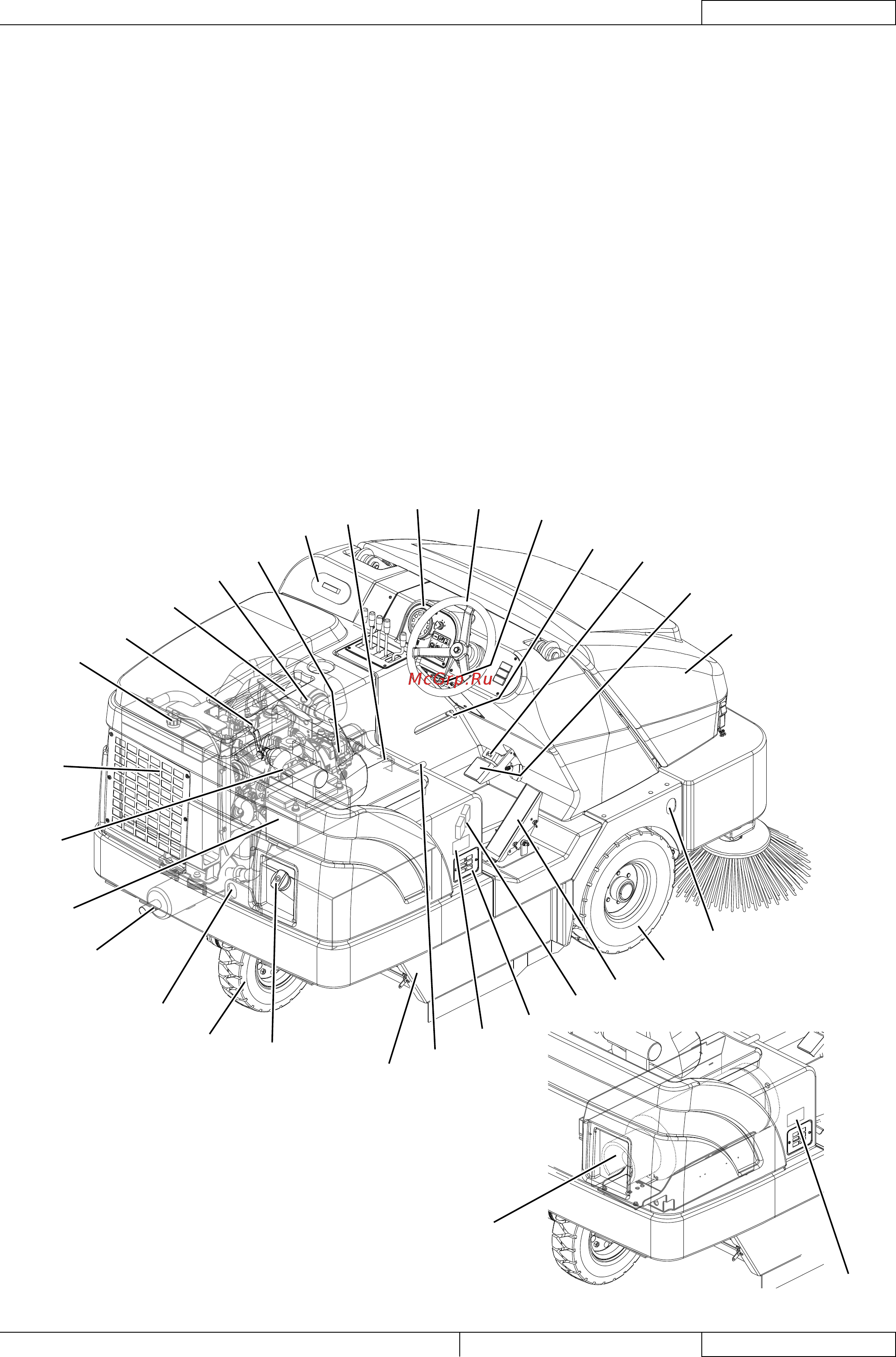

GERÄTEAUFBAU (Fortsetzung)
Fahrersitz32.
Bedienpult (siehe nachfolgenden Abschnitt)33.
Lenkrad34.
Bremspedal35.
Pedal Feststellbremse36.
(Zum Aktivieren oder Lösen der Feststellbremse
gleichzeitig mit dem Bremspedal betätigen)
Vorwärts-/Rückwärtsgangpedal37.
Sicherungsbox rückstellbare Sicherungen (siehe Abschnitt 38.
„Sicherungen überprüfen/austauschen/rückstellen“)
Verriegelungsgriff Sicherheitsstütze Abfallbehälter39.
Zum Fixieren der Stütze nach hinten ziehen•
Zum Lösen der Stütze nach vorne ziehen•
Einstellhebel Fahrersitz40.
Luftansauggitter Motor41.
Hinterrad, gelenkt, angetrieben42.
Vorderräder43.
Motor44.
Hydraulikpumpe45.
Kühler Motorkühlmittel/Hydraulikölkühlung46.
Abfallbehälter47.
Sicherungen (siehe Abschnitt „Sicherungen überprüfen/48.
austauschen/rückstellen“)
Feuerlöscher (optional)49.
LPG-Flasche50.
3
23
24
27
25
29
26
26
8
21
18
4
10
0
41
43
44
45
4
6
49
42
33 34
36
37
48
38
39
35
16
50
10
P100318
