Höheneinstellung Hauptkehrwalze

HINWEIS

Es werden Hauptkehrwalzen und Seitenbesen verschiedener Härtegrade geliefert.

Diese Arbeitsschritte sind bei allen Besen- und Walzentypen anzuwenden.

Das Gerät auf ebenem und ﬂ achem Untergrund abstellen.1.

Feststellbremse betätigen.2.

Zündschlüssel (64) drehen und Gerät einschalten.3.

Hauptkehrwalze mit dem Hebel (53) absenken und 1 Minute drehen lassen.4.

Auf diese Weise erzeugt die Hauptkehrwalze einen „gereinigten Streifen“ auf dem Boden. Nach 1 Minute Hauptkehrwalze 5.

anheben, Feststellbremse lösen und Kehrmaschine auf die Seite fahren, sodass der gereinigte Streifen sichtbar wird.

Den gereinigten Streifen auf dem Boden kontrollieren. Ist der Streifen weniger als 50 mm (2 in) oder mehr als 75 mm (3 in) 6.

breit, muss die Hauptkehrwalze eingestellt werden.

Zur Walzeneinstellung Entriegelungstaste (25) betätigen und Motorhaube (1) öffnen. Drehknopf (A, Abb. 3) lösen und 7.

Flügelmutter (B) zur Einstellung der Hauptkehrwalze drehen:

Durch Drehen im Uhrzeigersinn werden Anpressdruck und Bodenspur des Besens verkleinert.•

Durch Drehen gegen den Uhrzeigersinn werden Anpressdruck und Bodenspur des Besens vergrößert.•

Am Ende Einstellung mit dem Drehknopf (A) ﬁ xieren.

Schritte 2-7 wiederholen, bis der gereinigte Streifen zwischen 50 und 75 mm (2 - 3 in) breit ist.8.

HINWEIS

Ist es nicht möglich, die Spur korrekt einzustellen, weil der Druckunterschied zwischen den beiden Enden der

Hauptkehrwalze zu groß ist, siehe Service-Anleitung für die entsprechenden Einstellschritte.

P100322

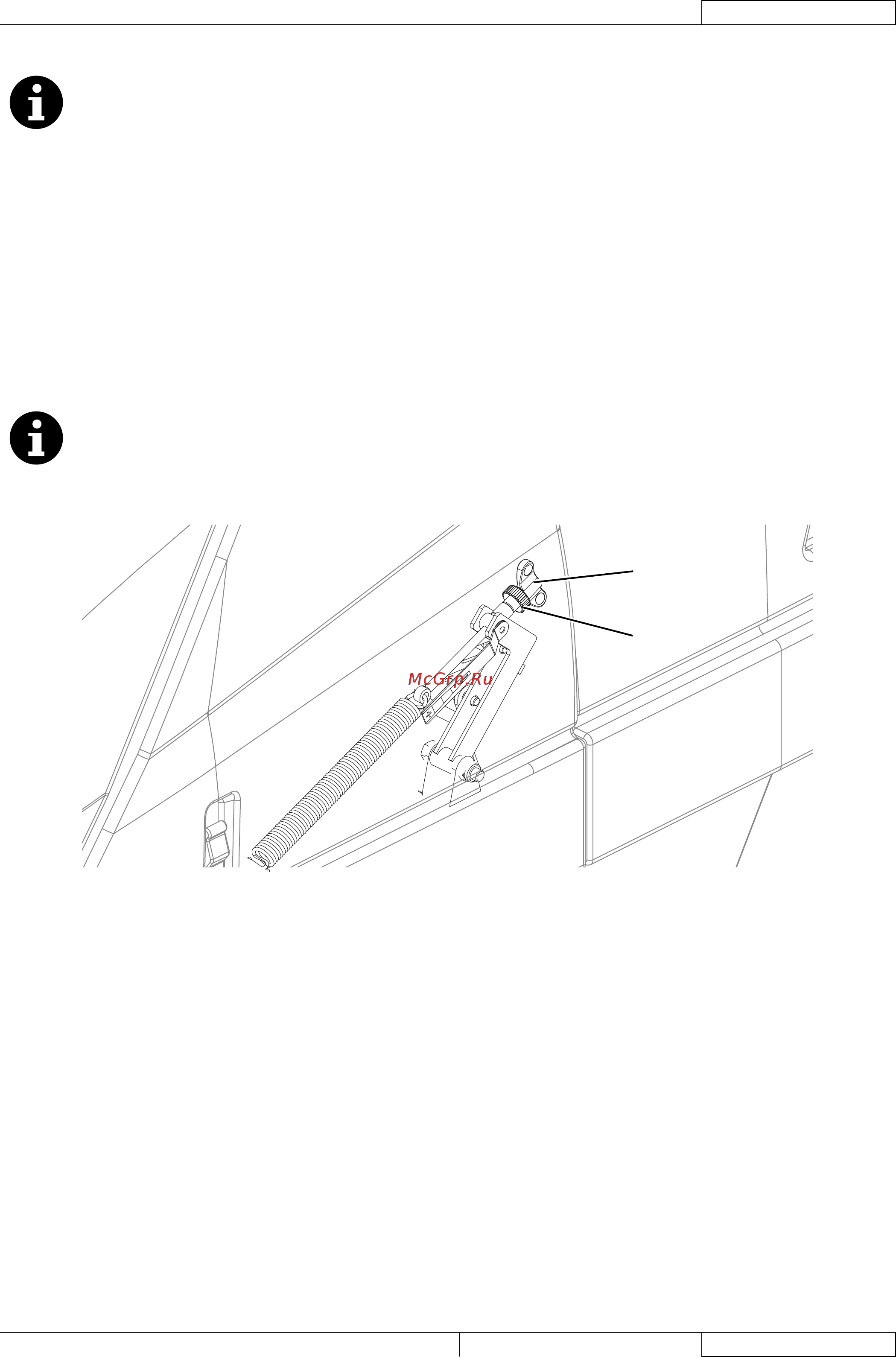

Abbildung 3
