Глава 6 Параметры
49: ВКЛ/ВЫКЛ функции мягкого запуска системы ПИД.
Отключает опцию b5-16 (время разгона/замедления сигнала управления ПИД), когда контакты замкнуты,
и включает ее при размыкании контактов.
50: Переключение характеристик входа системы ПИД.
Переключение характеристик входа системы ПИД
51: Переключатель «Электродвигатель 1/2»
Осуществляет переключение между IM-электродвигателями 1 и 2, как показано на рисунке 6.50.
ПРИМЕЧАНИЕ: при работе электродвигателя с постоянным магнитом функция «Электродвигатель 2» отключена.
Привод
переменного
тока
Переключатель
Электродвигатель 1/2
Подача
электроэнергии 1
Подача
электроэнергии 2
IM
IM
IM - Синхронный электродвигатель вращения шпинделя
с возбуждением от плоских постоянных магнитов

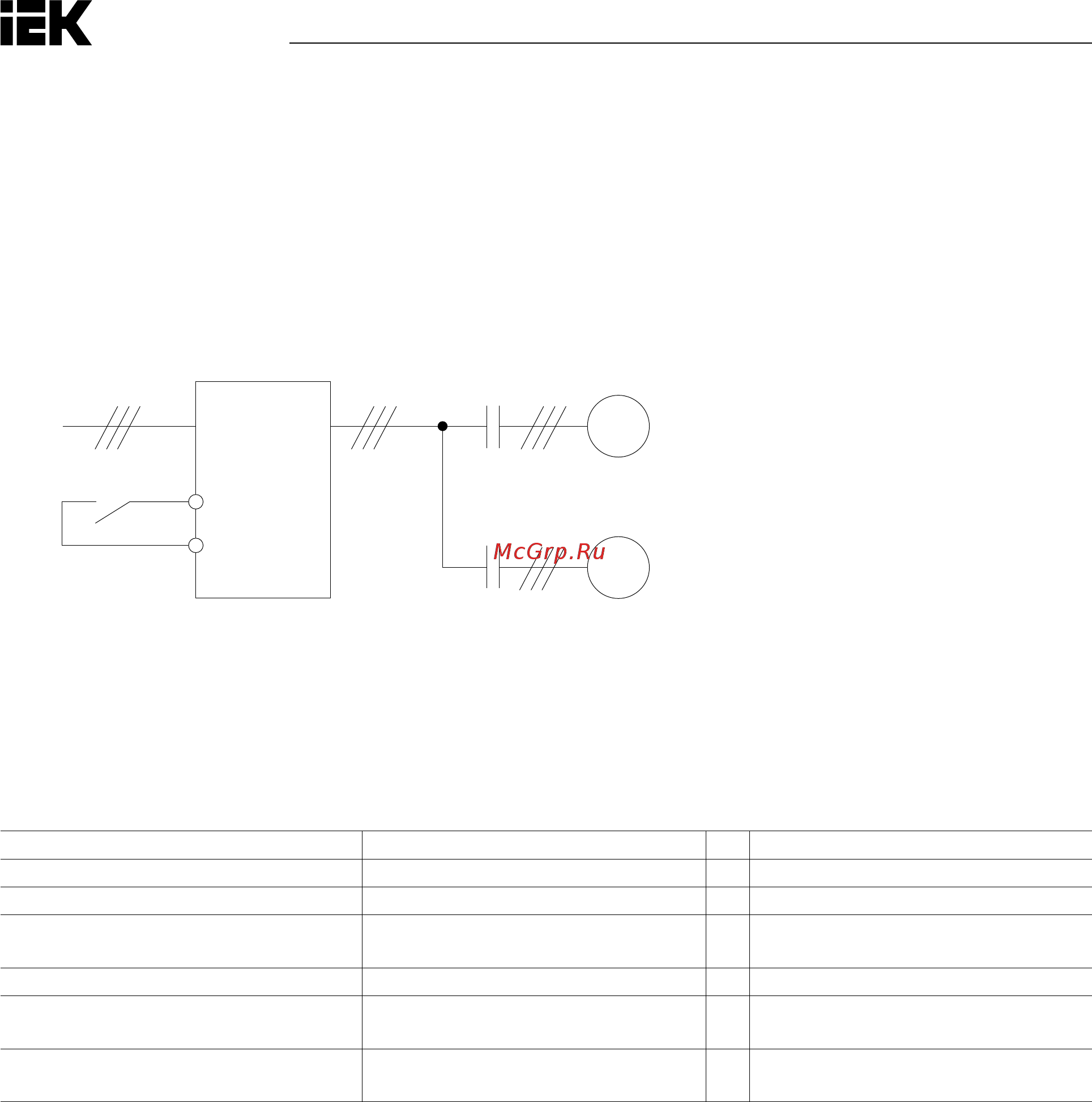

Рисунока 6.50. Принцип работы команды переключателя «Электродвигатель 1/2»
В момент переключения электродвигателей все соответствующие параметры будут переключены в соот-
ветствии с таблицей 6.19:
Таблица 6.19. Переключение параметров электродвигателей 1 и 2
Параметры Контакт подключен: электродвигатель 1
→
Клемма отключена: электродвигатель 2
C1-口口 (время разгона/замедления) C1-00–C1-03
→
C1-04–C1-07
C5-口口 (компенсация скольжения) C5-00–C5-03
→
C5-08–C5-10
C3-口口 (компенсация крутящего
момента)
C3-00
→
C3-01
C4-口口 (ASR) C4-00–C4-08, C4-09, C4-10
→
C4-11–C4-19, C5-35, C4-20, C4-21
D1-口口 (V/F-характеристики)
D2-口口 (параметры электродвигателя)
D1-02–D1-11,
D2-00–D2-10
D1-13–D1-22,
D2-11–D2-21
F1-口口 (уставки платы энкодера) F1-00–F1-04 F1-02–F1-04, F1-08–F1-11, F1-14,
F1-31–F1-37
ПРИМЕЧАНИЯ:
1. При использовании функции двух электродвигателей параметр защиты электродвигателя (oL1), выставленный
на P1-00, применим к обоим.
2. В процессе работы переключение между электродвигателями 1 и 2 невозможно. Попытка переключения повлечет
за собой срабатывание сигнала предупреждения хода.
3. При переключении между электродвигателями, оборудованными АЦП с программируемым коэффициентом усиле-
ния, существует задержка на 500 мс.
52: Ввод таймера.
Использовать эту комбинацию уставок с E2-口口 = 15 (вывод таймера). Дополнительную информацию
см. в разделе b4 «Функция таймера».
53/54/55: Частота смещения 1/2/3.
Добавляет величины смещения частот L6-00–L6-02 к сигналу управления частотой, когда контакты зам-
кнуты. См. параметры L6-00–L6-02 (частота смещения 1/2/3).
56 / 57: Команда KEB 1 (отключено при нормальном режиме работы / подключено при нормальном режиме
работы)
Включает/отключает команду KEB 1. Когда команда KEB 1 активна, надо выбрать значение параметра
Р2-09 = 0÷2 для режима КЕВ.
