Глава 4 Подключение кабеля

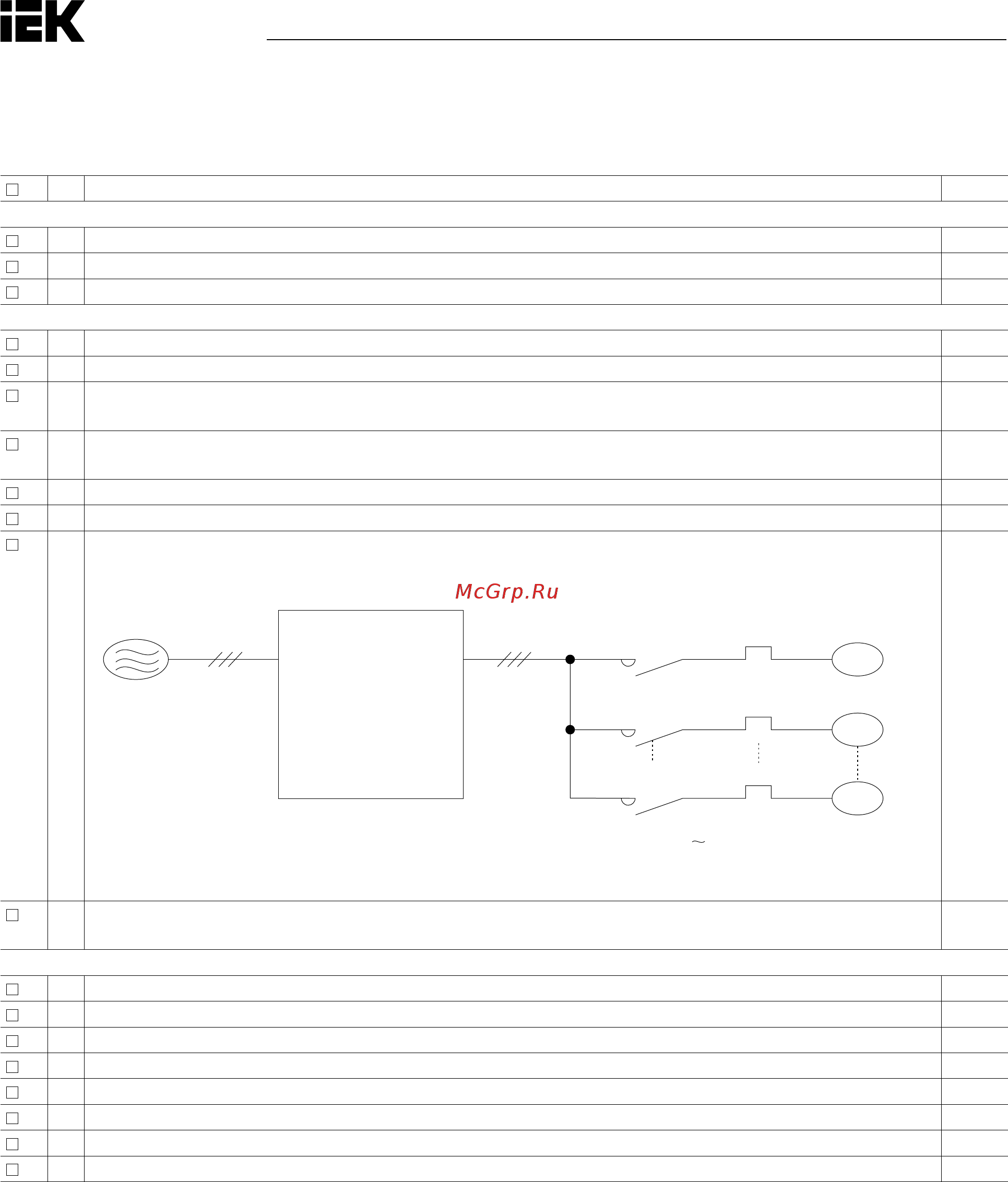

4.6 Формуляр проверки подключения проводов
Таблица 4.6. Проверка правильного подключения проводов
№ Позиции Стр.
Напряжение электропитания и выходное напряжение
1 Напряжение питания находится в рамках номинального напряжения преобразователя
2 Напряжение электродвигателей соответствует величине выходного напряжения преобразователя
3 Номинальные параметры преобразователя соответствуют номинальным параметрам электродвигателя
Подключение основной цепи
4 Между преобразователем и электродвигателем устанавливается блочный автоматический выключатель
5 Силовые цепи подключаются к входным контактам преобразователя R/L1, S/L2 и T/L3
6 Кабели к выводам электродвигателя и преобразователя U/T1, V/T2 и W/T3 подключаются в указанной последо-
вательности (в противном случае электродвигатель будет вращаться в обратную сторону)
7 Проводники цепи питания преобразователя и электродвигателя соответствуют номинальным техническим пара-
метрам
8 Преобразователь должным образом заземлен
9 Винты крепления панели основной цепи преобразователя и заземления надежно затянуты
10 Если преобразователь обслуживает несколько электродвигателей, контакторы (МС) ставятся на каждом электро-
двигателе.
Электропитание
Привод АС
МС1 МСn: Магнитный контактор
Мn
М2
М1
МC1
МC2
МCn
OL1
OL2
OLn
ПРИМЕЧАНИЕ: перед пуском преобразователя отключите контакты MC1 — MCn.
Не включайте контакты MC1 — MCn во время работы преобразователя
11 При использовании тормозного резистора или тормозного блока магнитный контактор устанавливается на входе
преобразователя и обеспечивает отключение питания при перегрузке
Подключение цепи управления
12 Для всех соединений цепи управления применяется кабель типа «витая пара»
13 В цепи управления используются экранированные кабели
14 Дополнительное оборудование (при его наличии) установлено верно
15 Проводники цепи управления присоединены без ошибок
16 Проведена проверка правильности соединений цепи управления
17 Все винтовые контактные зажимы цепей управления надежно затянуты
18 Внутри корпуса преобразователя отсутствуют винты, наконечники и другие посторонние предметы
19 Провода цепи управления и провода силовой цепи должны быть разделены
