135
Глава 6 Параметры
По умолчанию устанавливается режим работы с устойчивостью к перегрузке 150 % в течение 1 мин
при пуске из горячего состояния.
Время функционирования электротепловой защиты показано на рисунке 6.72. Защита электродвигателя
от перегрузки работает в диапазоне между холодным и горячим запуском (P1-01 = 1 мин,
скорость — 60 Гц, электродвигатель общего назначения).
• Холодный пуск. Время работы защиты электродвигателя зависит от ситуации перегрузки, возникающей внезапно
при запуске стационарного электродвигателя.
• Горячий пуск. Время работы защиты электродвигателя зависит от ситуации перегрузки, возникающей когда электро-
двигатель продолжительное время функционировал при своем номинальном токе.
Время работы (мин)
Ток двигателя (%)
-00 = 100 %d2
Холодный
пуск
Горячий
пуск
0 100 150 200
0,4
1
3
7
10

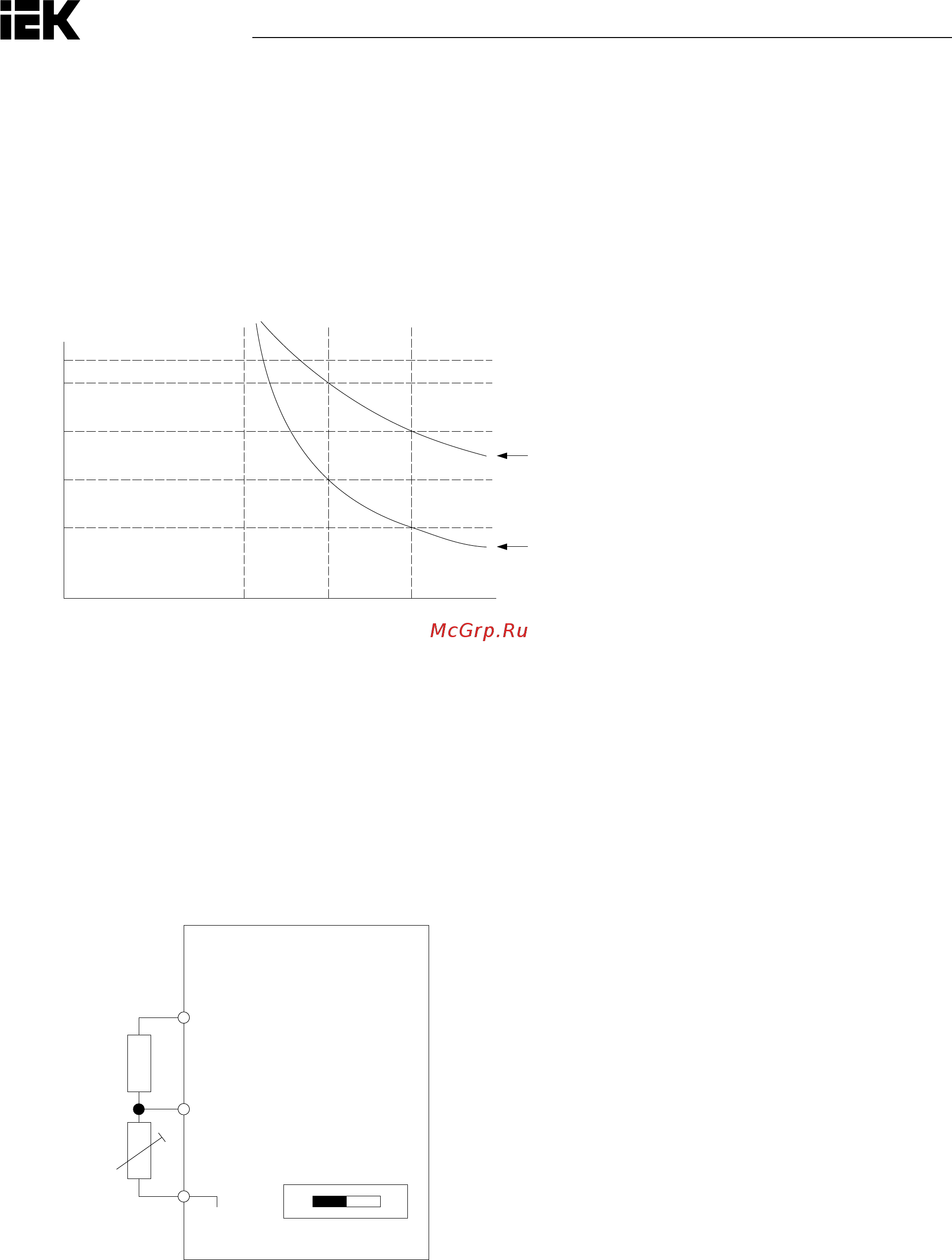

Рисунок 6.72. Время работы защиты электродвигателя
Электродвигатель может быть подключен к МТ-аналоговому входу преобразователя для защиты от пере-
грева.
Когда PTC-сигнал электродвигателя превысит значение срабатывания сигнала предупреждения о пере-
греве, на экран клавишной панели будет выведено сообщение об ошибке OH1 (перегрев электродвига-
теля). Электродвигатель при этом продолжит работу. Когда PTC-сигнал электродвигателя превысит
значение срабатывания сигнала критической ошибки перегрева, на экран клавишной панели будет выве-
дено сообщение об ошибке OH1 (перегрев электродвигателя). Напряжение на выходе преобразователя
будет отключено и электродвигатель остановится согласно способу остановки, заданному в P1-03.
PTC подключается в соответствии с рисунком 6.73.
Привод
переменного тока
+В
(+10 В, 20 мА)
А2 (0-10 В)
АС
С
опротивление
д
елителя 12 кОм
РТС-термистор
ДИП-переключатель S1
V I
Рисунок 6.73. Монтажная схема на вводе PTC
PTC должен обладать характеристиками, указанными на рисунке 6.74 для каждой фазы электродвига-
теля. Для работы защиты электродвигателя от перегрузки обычно требуются три ПТК-входа, соединенные
последовательно.
