197
Глава 9 Проверка и техобслуживание
• Запрещено прикасаться к любым компонентам под напряжением во избежание поражения электрическим током.
• Нельзя прикасаться к клеммам. Следует избегать контакта выходных кабелей и кожуха преобразователя.
• Недопустимо осматривать или обслуживать преобразователь, не зафиксировав элементы одежды, не сняв ювелир-
ные украшения и не защитив глаза. Несоблюдение этого требования может привести к поражению электрическим
током или травме.
• Не следует прикасайться к радиатору преобразователя, поскольку во время работы он может быть очень горячим.
• Проводить замену охлаждающего вентилятора можно только спустя 15 мин после отключения питания преобразова-
теля и только убедившись, что радиатор остыл.
• Охлаждающий вентилятор не может правильно работать и может повредить преобразователь, если он установлен
неверно. При замене охлаждающих вентиляторов надо следовать инструкции. Если установлен преобразователь
с несколькими охлаждающими вентиляторами, при проведении обслуживания для обеспечения максимального
срока службы продукта необходимо заменить все вентиляторы.

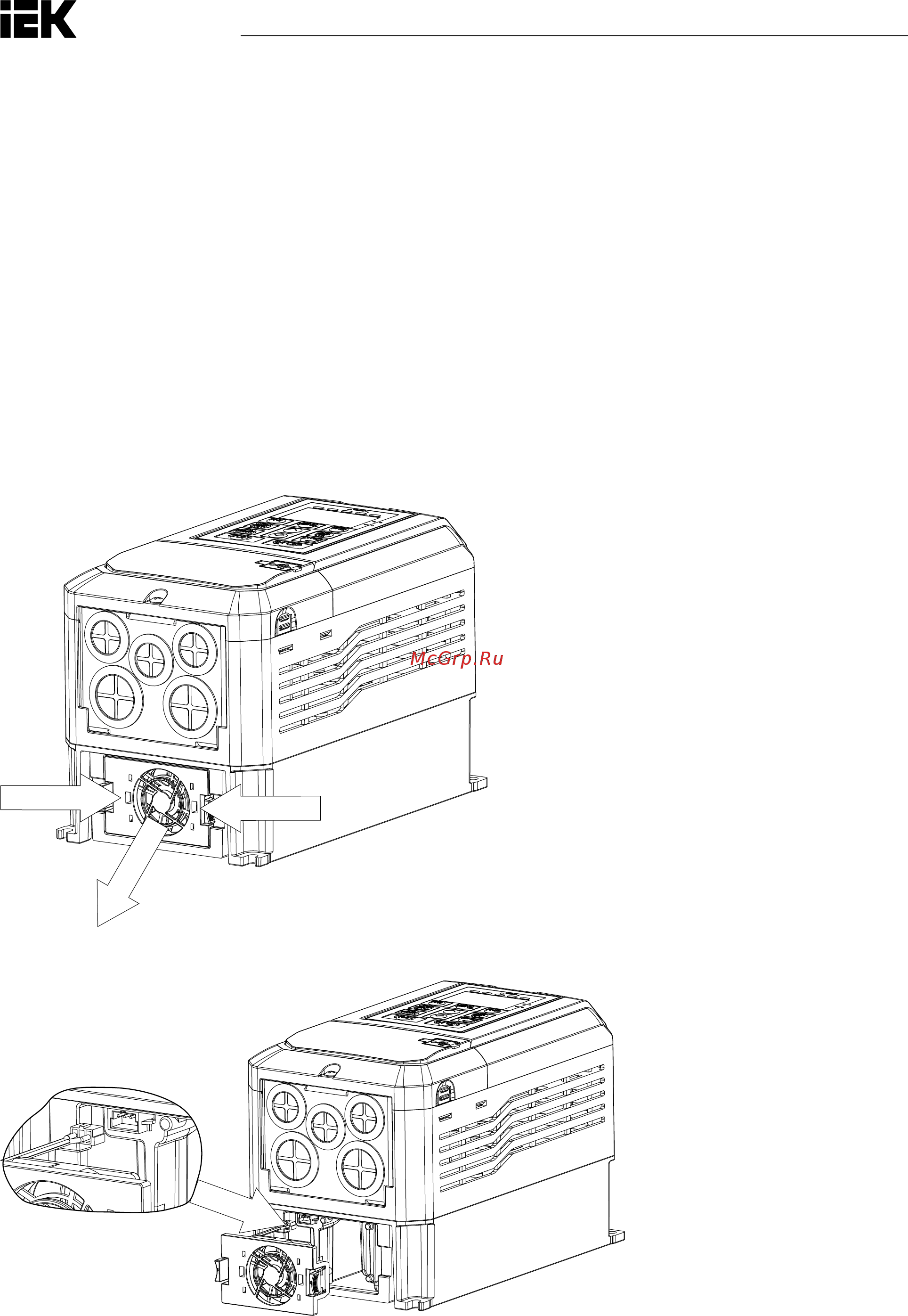

9.3.2 Снятие охлаждающего вентилятора
От 1 до 3 лошадиных сил (л. с.).
1. Надавить на защитный корпус охлаждающего вентилятора справа и слева и потянуть вентилятор наружу.
2. После того как вентилятор вытянут, отсоединить силовой кабель.
