Глава 6 Параметры
• P3-02 ПРЕДЕЛ ПРЕДОТВРАЩЕНИЯ ОПРОКИДЫВАНИЯ ВО ВРЕМЯ РАЗГОНА
При запуске электродвигателя в диапазоне регулирования при постоянной мощности значение параме-
тра P3-01 автоматически уменьшается.
Задает нижний предел предотвращения опрокидывания в диапазоне регулирования при постоянной
мощности как процентную долю номинального выходного тока преобразователя частоты.
№ Наименование функции Настройки По умолчанию
Р3-02 Предел предотвращения опрокидывания во время разгона 0÷100 % 50 %
Уровень предотвращения
опрокидывания во время разгона
Р3-01 (Предотвращения
опрокидывания во время разгона)
Р3-02 (Предел предотвращения
опрокидывания во время разгона)
d1-04
Опорная частота
Выходная
частота

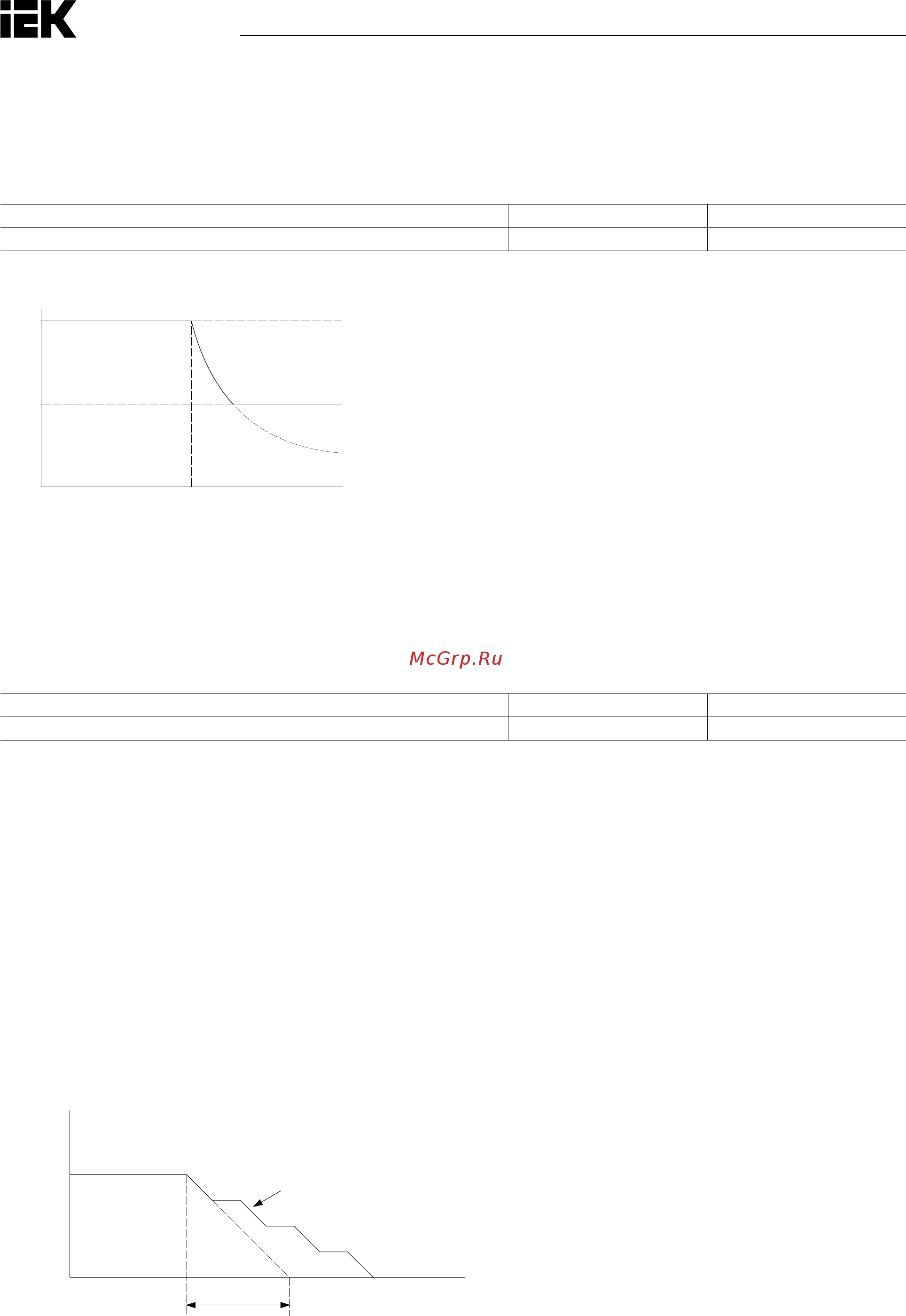

Рисунок 6.80. Уровень предотвращения опрокидывания во время разгона
• P3-03 ПРЕДОТВРАЩЕНИЕ ОПРОКИДЫВАНИЯ ПРИ ТОРМОЖЕНИИ
Функция предотвращения опрокидывания при торможении контролирует общее замедление на основном
постоянном напряжении основной цепи и использует высокоинерционное или быстрое торможение
в целях предотвращения ошибки ov (повышенное напряжение).
№ Наименование функции Настройки По умолчанию
Р3-03 Предотвращение опрокидывания при торможении 0, 1 1
0: Отключено.
Преобразователь замедляется в соответствии с установленным временем торможения. При высокоинер-
ционных нагрузках или быстром торможении может сработать ошибка ov (повышенное напряжение).
Таким образом, следует использовать опции торможения или установить этот параметр на 1.
1: Включено.
Когда напряжение основной цепи превышает уровень предотвращения опрокидывания во время раз-
гона, торможение ставится на паузу при сохранении частоты. Когда напряжение основной цепи стано-
вится ниже уровня предотвращения опрокидывания, преобразователь продолжает замедляться,
используя установку времени торможения. Предотвращение опрокидывания может срабатывать
несколько раз для исключения ошибки повышенного напряжения.
Предотвращение опрокидывания может увеличить общее время торможения до полной остановки. Таким
образом, для таких устройств, как конвейер, следует настроить опцию торможения.
Функция предотвращения опрокидывания проиллюстрирована на рисунке 6.81.
Врем
я
Установленное
время торможения
Выходная
ч
астота
Характеристика замедления,
когда предотвращение
опрокидывания срабатывает
во время торможения
Рисунок 6.81. Предотвращение опрокидывания во время торможения
