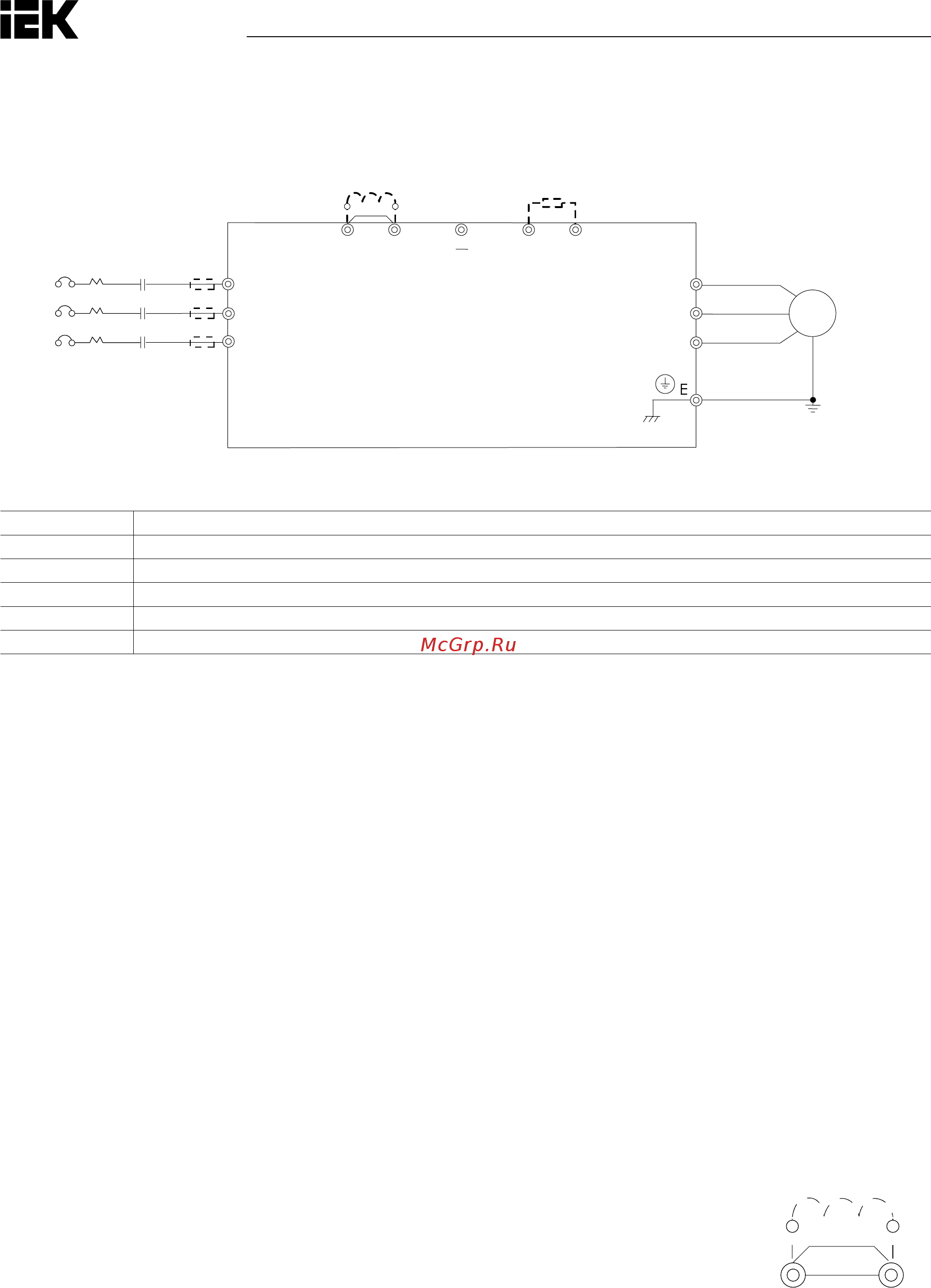

Глава 4 Подключение кабеля
4.2.1 Контактная панель основной цепи
MCМСС B
S
T
+1 +2
(DC+)
B1 B2
R
Перемычка
Быстродействующие
п
лавкие предохранители
Дроссель
по т. токаc
(опция)
Тормозной
резистор
(опция)
Двигатель
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
IM
Таблица 4.2.1. Контакты основной цепи
Название Назначение
R/L1, S/L2, T/L3 Выводы входной силовой цепи
U/T1, V/T2, W/T3 Выводы выходной силовой цепи
+1, +2 (DC+) Вывод дросселя постоянного тока. Перед установкой требуется удалить перемычку
B1, B2 Выводы тормозного резистора. Опция выбирается согласно параметрам (см. главу 7.1)
E Вывод заземления
4.2.2 Проводные соединения основной цепи
4.2.2.1 Входные контакты
• Между тремя фазами вводимого переменного тока и контактами основной цепи R/L1, S/L2 и T/L3 устанавливается
автоматический выключатель в литом корпусе (МССВ). Предлагается последовательно установить также магнитный
размыкатель (МС) для отключения энергии системами защиты привода, а на обоих концах МС — варистор R-C.
• Следует удостовериться в достаточной затяжке винтов контактной коробки основной цепи во избежание вибраций,
ослабляющих крепление и вызывающих искрение контактов.
4.2.2.2 Выходные контакты
• Для подключения фильтра защиты от помех к выводным контактам преобразователя U/T1, V/T2 и W/T3 всегда дол-
жен применяться индуктивный L-фильтр. Не следует устанавливать силовые конденсаторы, фильтры L-C и R-C.
• Выходные контакты преобразователя U/T1, V/T2 и W/T3 подключаются к входам электродвигателя U, V и W соответ-
ственно. Важно следить, чтобы контакты электродвигателя и преобразователя были соединены в той же последова-
тельности. В противном случае ЭД будет вращаться в обратном направлении.
• Нельзя подключать кабель питания к выходным контактам преобразователя — это приведет к его повреждению или
возгоранию.
4.2.2.3 Контакты дросселя постоянного тока и тормозного резистра
• Для улучшения коэффициента мощности контакт должен подключаться к дросселю
постоянного тока. Преобразователь поставляется с замкнутой перемычкой. Перед под-
ключением к дросселю постоянного тока перемычку надо удалить.
+1 +2
Дроссель
постоянного тока (опция)
(DC +)
B1 B2
Тормозной
резистор (опция)
