175
Глава 7 Дополнительно устанавливаемое оборудование

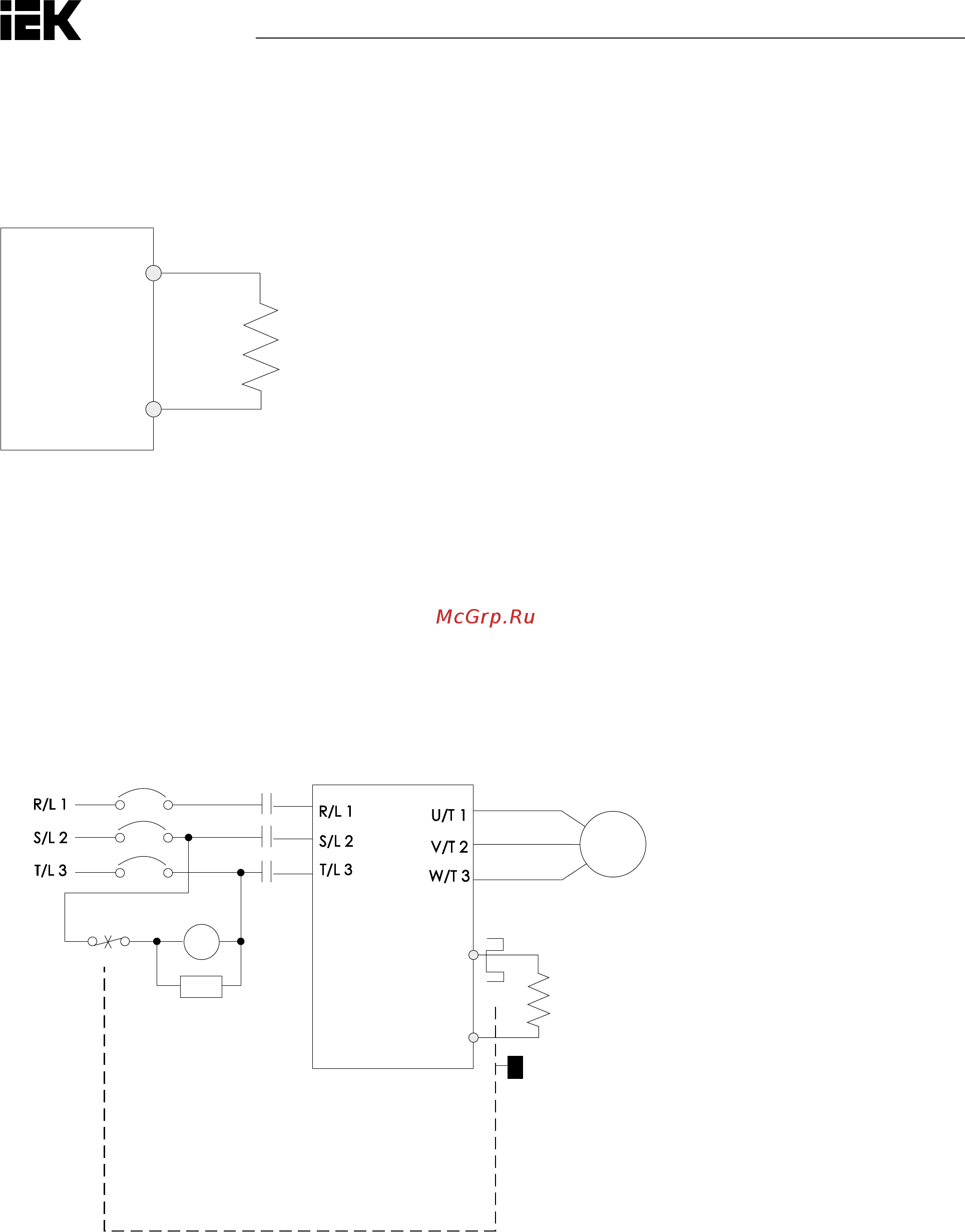

7.1.1 Установка тормозного резистора
У моделей преобразователей с встроенным тормозным модулем зажимы B1 и B2 подключаются
к каждому концу тормозного резистора вне зависимости от полярности.
• Нельзя подключать тормозной резистор к зажимам, отличным от B1 и B2. Несоблюдение данного требования может
привести к повреждению привода или возгоранию.
В1
В2
Привод
Тормозной резисто
р
7.1.2 Выбор тормозного резистора
Для обеспечения соблюдения правил техники безопасности при использовании схемы эксплуатации
с установленным тормозным резистором цепь управления очередностью действий настраивается
на отключение питания преобразователя, когда обнаруживается перегрев тормозного резистора.
Также для обеспечения двойной защиты на входе преобразователя устанавливается электромагнитный
контактор. Данная цепь служит для защиты тормозного резистора от сгорания, вызванного частым пере-
гревом, или частой проводимости по причине избыточного входного напряжения. Единственный способ
избежать повреждения тормозного резистора в данной ситуации — отключить источник питания преоб-
разователя.
M
В1
В2
Прерыватель
б
ез предохранителя
SA
Электромагнитный
контактор
O.L.
O.L.
M
C
Двигатель
Термовыключател
ь
Размыкающий контакт теплового реле
Поглотитель
перенапряжений
1. Компания ГК IEK не несет гарантийных обязательств в случае любых повреждений преобразователя или механиче-
ского оборудования при использовании в них тормозных резисторов, не поставляемых компанией ГК IEK.
2. При установке тормозных резисторов надо принимать в расчет вопросы обеспечения безопасности и риск возмож-
ного возгорания. Для получения информации о расчете ватт-часов, если требуется минимальное сопротивление,
следует обратиться к местному дистрибьютору.
3. При использовании тормозных модулей в количестве больше двух важно следить за тем, чтобы сопротивление в па-
раллели было больше требуемого минимального сопротивления преобразователя. Во время выполнения монтажных
работ надо следовать инструкциям по монтажу проводки тормозных модулей.
