Глава 6 Параметры
№ Наименование функции Настройки По умолчанию
С4-06 Частота переключения АЧХ ASR 0,0÷<1><2> 0,0 Гц
<1> При использовании метода векторного регулирования с обратной связью для электродвигателей с постоянным
магнитом диапазон значений составит 0,0÷100,0 %. Значение по умолчанию — 0,0 %.
<2> Верхний предел переменной определяется значениями, заданными в d1-02 (максимальная выходная частота) и
L2-00 (верхний предел заданной частоты).
Переключение АЧХ между высокой/низкой скоростью
АЧХ переключается на другой скоростной режим при возникновении резонанса при высокой или низкой
скорости. Рисунок 6.29 иллюстрирует, как скорость электродвигателя влияет на пропорциональный коэф-
фициент усиления (ПРП) и время интегрирования (ИР).
P, I
0
C4-06
P = C4-00
I = C4-01
P = C4-02
I = C4-03
(Низкая скорость)
Скорость электродвигателя (Гц)
Когда С4-06 = 0, Р = С4-00 I = С4-01

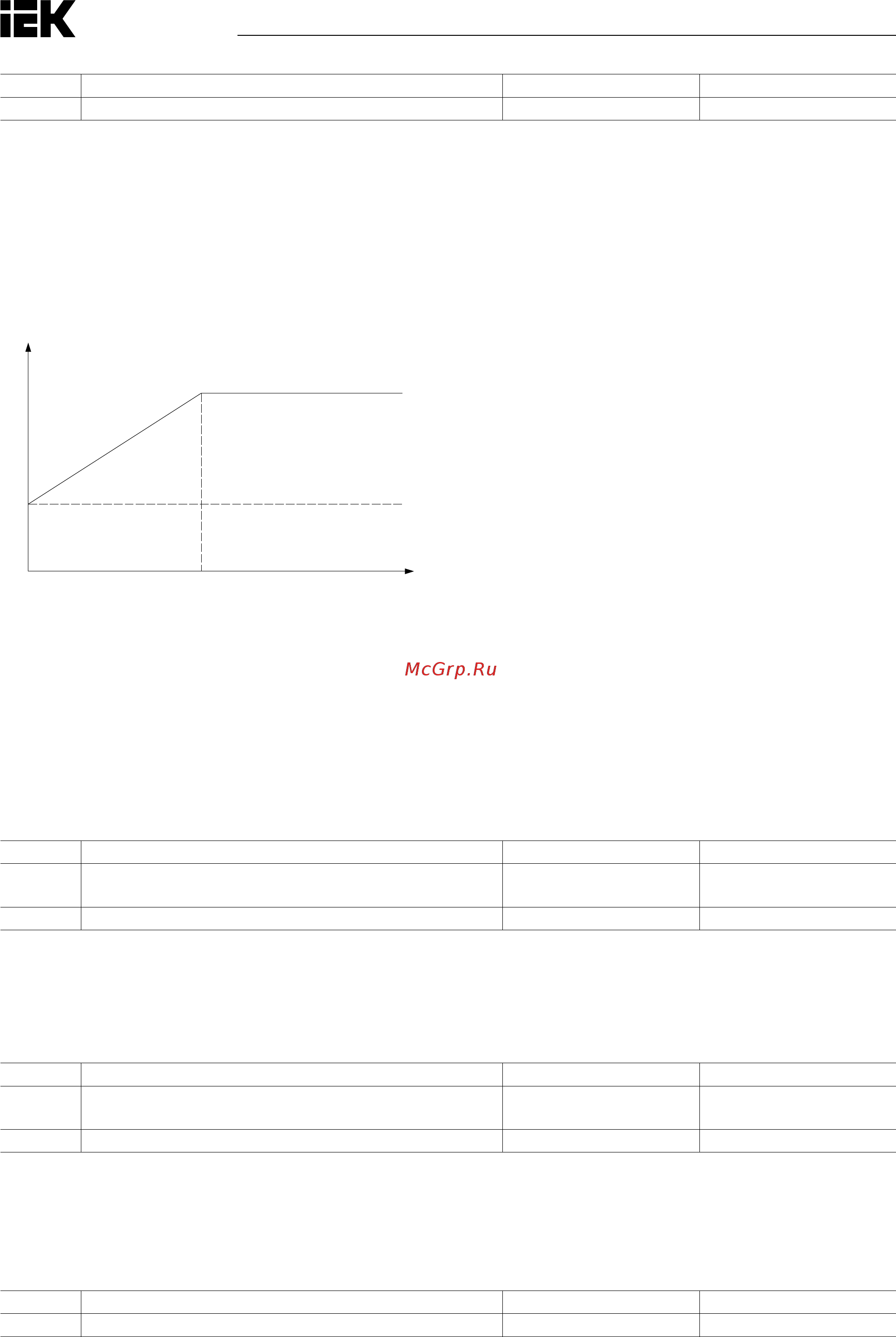

Рисунок 6.29. АЧХ переключения между высокой/низкой скоростью
• C4-07 СОХРАНИТЬ
•
C4-11/C4-12 ПРОПОРЦИОНАЛЬНЫЙ КОЭФФИЦИЕНТ УСИЛЕНИЯ 1 (ПРП) ASR /
ВРЕМЯ ИНТЕГРИРОВАНИЯ 1 (ИР) ASR ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 2
Определяет отклик ASR на максимальной выходной частоте для электродвигателя 2. Те же функции, что и
у C4-00 и C4-01. Подробности см. в описании C4-00 и C4-01.
№ Наименование функции Настройки По умолчанию
С4-11 Пропорциональный коэффициент усиления 1 (ПРП) ASR
для электродвигателя 2
0,00÷300,0 Определяется d1-12
С4-12 Время интегрирования 1 (ИР) ASR для электродвигателя 2 0,000÷10,000 с Определяется d1-12
• C4-13/C4-14 ПРОПОРЦИОНАЛЬНЫЙ КОЭФФИЦИЕНТ УСИЛЕНИЯ 2 (ПРП) ASR /
ВРЕМЯ ИНТЕГРИРОВАНИЯ 2 (ИР) ASR ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 2
Определяет отклик ASR на максимальной выходной частоте для электродвигателя 2. Те же функции, что и
у C4-02 и C4-03. Подробности см. в описании C4-02 и C4-03.
№ Наименование функции Настройки По умолчанию
С4-13 Пропорциональный коэффициент усиления 2 (ПРП) ASR
для электродвигателя 2
0,00÷300,0 Определяется d1-12
С4-14 Время интегрирования 2 (ИР) ASR для электродвигателя 2 0,000÷10,000 с Определяется d1-12
• C4-16 ВРЕМЯ ПЕРВИЧНОЙ ЗАДЕРЖКИ ASR ДЛЯ ЭЛЕКТРОДВИГАТЕЛЯ 2
Задает время первичной задержки для электродвигателя 2 при поступлении с ASR заданного крутящего
момента. Те же функции, что и у C4-05. Подробности см. в описании C4-05.
ПРИМЕЧАНИЕ: данный параметр не требует корректировки при нормальном режиме работы.
№ Наименование функции Настройки По умолчанию
С4-16 Время первичной задержки ASR для электродвигателя 2 0,000÷0,500 с Определяется d1-12
