92
Глава 6 Параметры

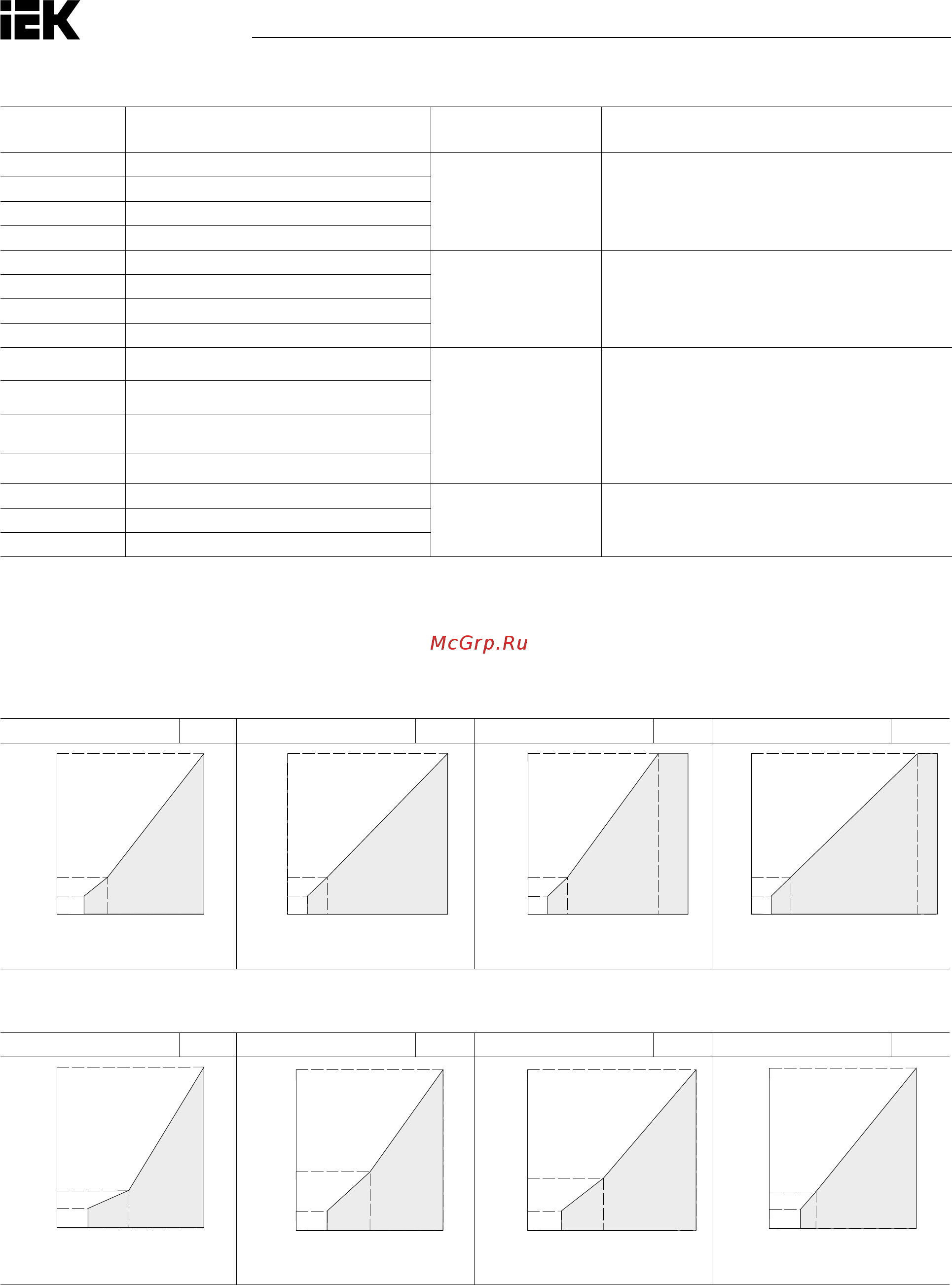

Таблица 6.13. Выбор шаблона настройки V/F
Настраиваемая
величина
Вариант выбора Характеристики Применение
0 50 Гц Постояннный
крутящий момент
Для общего применения, например в конвей-
ерах. Крутящий момент остается постоянным
независимо от скорости
1 60 Гц
2 60 Гц (с базой 50 Гц)
3 72 Гц (с базой 60 Гц)
4 50 Гц, кубическое понижение Пониженный
крутящий момент
Для общего применения, например в конвей-
ерах. Крутящий момент остается постоянным
независимо от скорости
5 50 Гц, квадратное понижение
6 60 Гц, кубическое понижение
7 60 Гц, квадратное понижение
8 50 Гц, среднепусковой крутящий момент Высокий крутящий
момент пуска
Длинный кабель между преобразователем и
электродвигателем (более 150 м).
Мощный крутящий момент нужен, например,
в лифтах и др. подъемных устройствах.
На стороне выхода преобразователя устанавли-
вается дроссель
9 50 Гц, высокий крутящий момент пуска
A 60 Гц, среднепусковой крутящий момент
B 60 Гц, высокий крутящий момент пуска
C 90 Гц (с базой 60 Гц) Фиксированный
выход
При функционировании на частоте 60 Гц и
выше поддерживается постоянное выходное
напряжение на выходе
D 120 Гц (с базой 60 Гц)
E 180 Гц (с базой 60 Гц)
Характеристики шаблонов настройки V/F показаны в таблице 6.14–6.17. Данные предназначены
для преобразователей с напряжением 200 В. Для преобразователей, рассчитанных на 400 В, эти показа-
тели следует удваивать.
Таблица 6.14. Характеристики постоянного крутящего момента (настройки с 0 по 3)
Настройка = 0 50 Гц Настройка = 1 60 Гц Настройка = 2 60 Гц Настройка = 3 72 Гц
230
В
14
7
0 1,3 2,5 5
0
Гц
В
Гц
230
14
7
0 1,5 3 6
0
В
Гц
230
14
7
0 1,3 2,5 6
0
50
В
Гц
230
14
7
0 1,5 3 60
7
2
В
Гц
Таблица 6.15. Характеристики пониженного крутящего момента (настройки с 4 по 7)
Настройка = 4 50 Гц Настройка = 5 50 Гц Настройка = 6 60 Гц Настройка = 7 60 Гц
230
35
8
0 1,3 2,5 5
0
В
Гц
230
50
9
0 1,3 2,5 5
0
В
Гц
230
35
8
0 1,3 30
6
0
В
Гц
230
18
9
0 1,3 2,5 5
0
В
Гц
