142
Глава 6 Параметры
Ток на выходе
Пороговое значение предотвращения
срыва в режиме разгона
85 % от Р3-01
Р3-01
Врем
я
Время
Управляет выходной частотой
для предотвращения срыва двигателя
Выходная
частота
Р3-16Р3-16

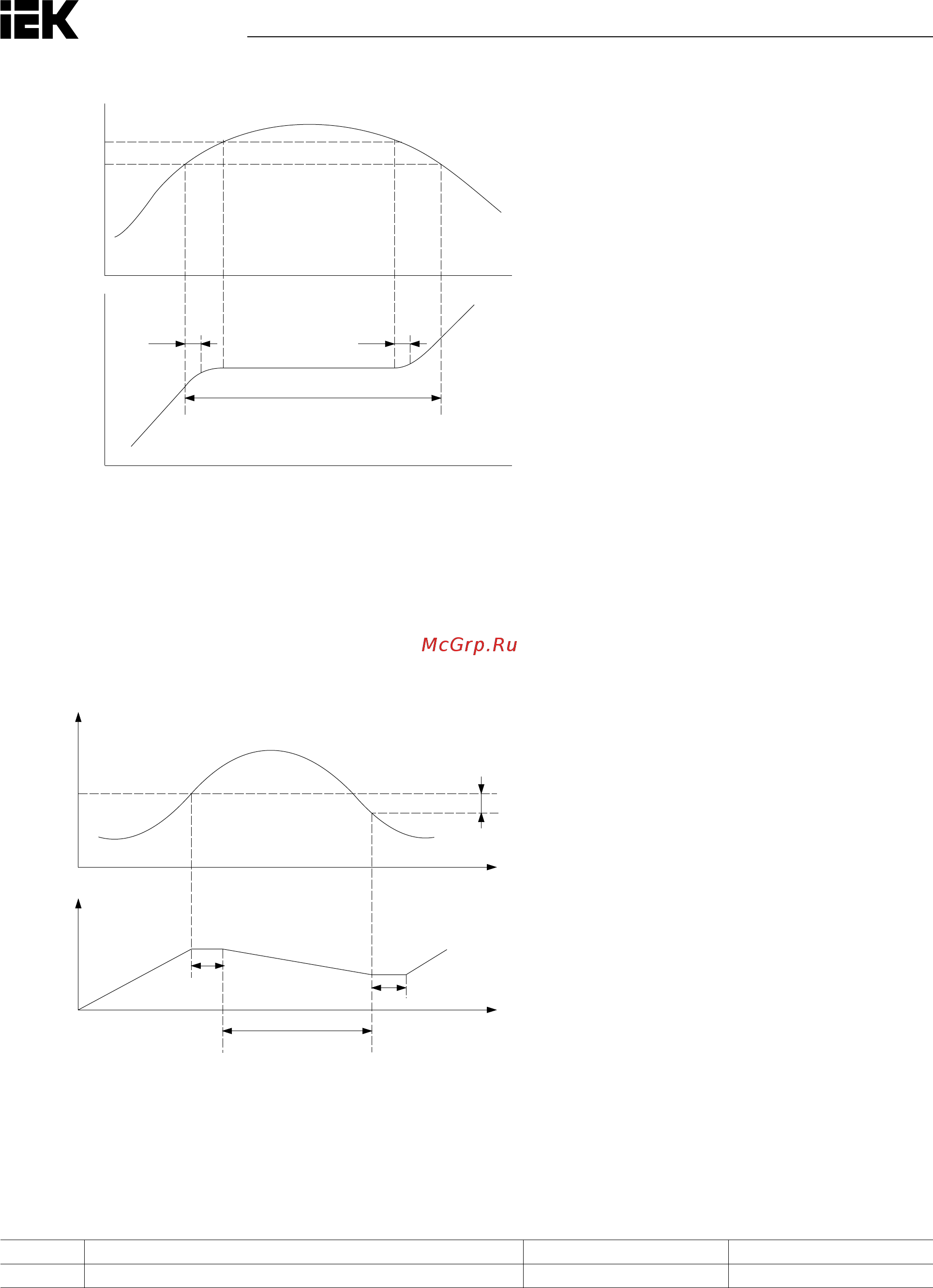

Рисунок 6.78. Предотвращение опрокидывания во время разгона для электродвигателя IM
• ПМ-векторное регулирование с разомкнутым контуром.
Когда выходной ток выше значения P3-01 (пороговое значение предотвращения срыва в режиме раз-
гона) на время большее, чем время, установленное в P3-16, преобразователь замедляется через P3-11
(момент времени замедления для срыва ротора во время разгона). Подробную информацию можно найти
в разделе P3-11.
Преобразователь повторно разгоняется, когда выходной ток падает ниже 15 % от значения, заданного
в P3-01.
Ток на
выходе
В
ыходная
ч
астота
Р3-01
15 % от Р3-0
1
Время
Время
Р3-16
Р3-16
Замедление
с использованием
Р3-11
Рисунок 6.79. Предотвращение срыва в режиме разгона для РM-двигателей
• P3-01 УРОВЕНЬ ПРЕДОТВРАЩЕНИЯ ОПРОКИДЫВАНИЯ ВО ВРЕМЯ РАЗГОНА
Задает уровень выходного тока для активации функции предотвращения опрокидывания во время раз-
гона.
№ Наименование функции Настройки По умолчанию
Р3-01 Уровень предотвращения опрокидывания во время разгона 0÷150 % <1> <1>
<1> Величина определяется A1-06 (выбор между обычным (ND) и тяжелым (HD) режимом работы).
• Когда скорость электродвигателя меньше скорости преобразователя, использование значения по умолчанию для
запуска электродвигателя может привести к его опрокидыванию. Если происходит опрокидывание, надо установить
для этого параметра меньшее значение.
• При запуске электродвигателя в диапазоне регулирования при постоянном питании также настраивается и пара-
метр P3-02.
