Danfoss VLT Automation Drive FC360 134F2986 [13/142] Пуск останов
![Danfoss VLT Automation Drive FC360 134F2982 [13/142] Пуск останов](/views2/1559187/page13/bgd.png)

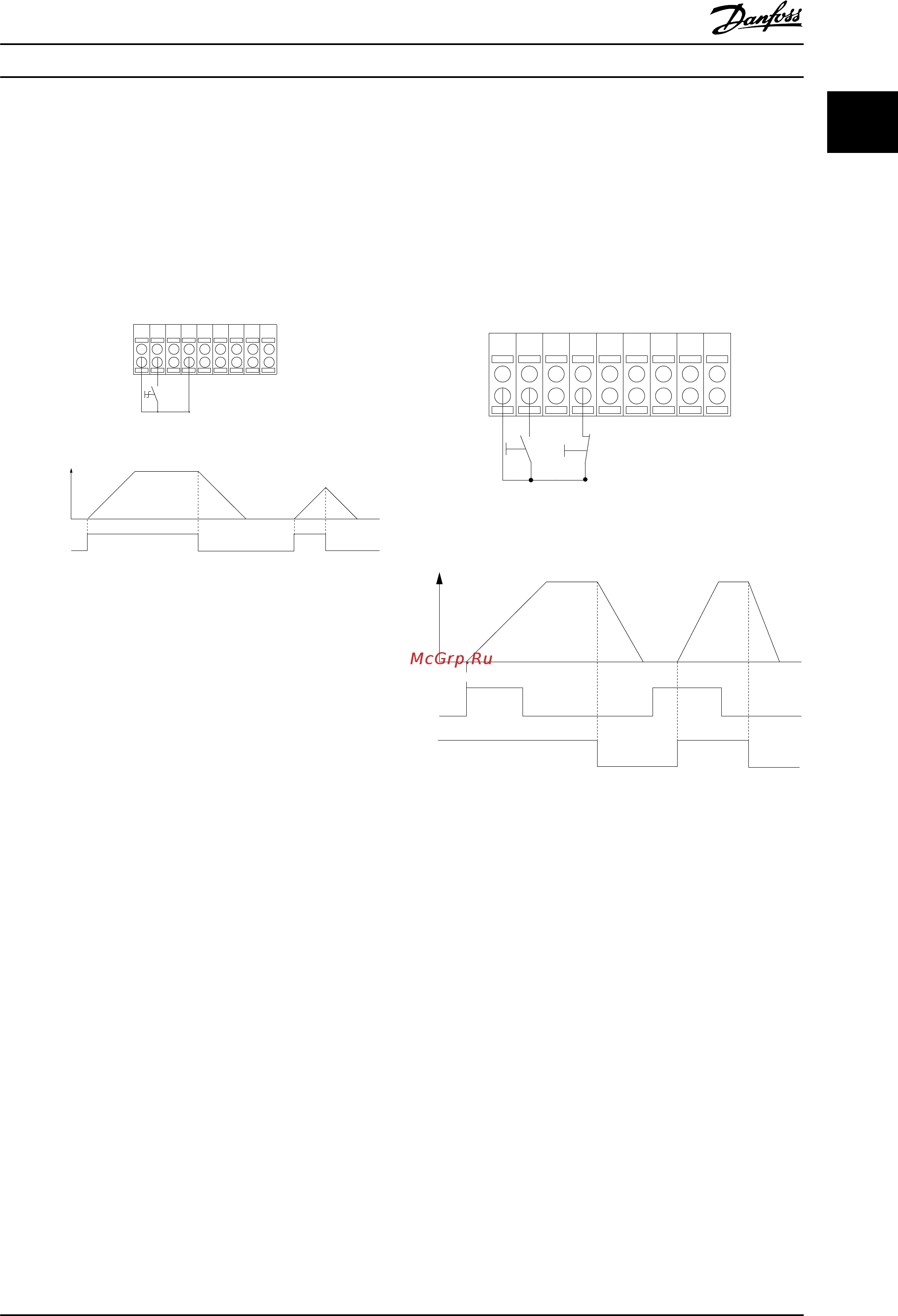

1.1.4 Пуск/останов
Клемма
18 = 5-10 Клемма 18, цифровой вход [8] Пуск
Клемма 27 = 5-12 Клемма 27, цифровой вход [0] Не
используется (по умолчанию Выбег, инверсный)
12 18 19
130BD369.10
322927 31 33 20
P 5-12 [0]
P 5-10 [8]
Start/Stop
+24V
Speed
Start/Stop
[18]
Рисунок 1.6 Пуск/останов
1.1.5 Импульсный
пуск/останов
Клемма
18 = 5-10 Клемма 18, цифровой вход Импульсный
запуск, [9]
Клемма 27= 5-12 Клемма 27, цифровой вход Останов,
инверсный, [6]
12 18 19
130BD370.10
322927 31 33 20
P 5 - 12 [6]
P 5 - 10[9]
+24V
Speed
Start Stop inverse
Start (18)
Start (27)
Рисунок 1.7 Импульсный пуск/останов
Введение
Руководство по программированию VLT
®
AutomationDrive FC 360
MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
11
