3.4.5 3-8* Др.изменен.скор.
3-80 Jog Ramp Time
Диапазон: Функция:
Size related* [0.05 - 3600 s]
130BD375.10
Time
P 3-80
Hz
P 4-14 Hz
high limit
P 1-25
Motor speed
Jog speed
P 3-19
P 3-80
Ramp up
(acc)
Ramp down
(dec)
t jog t jog
P 4-12 Hz
low limit

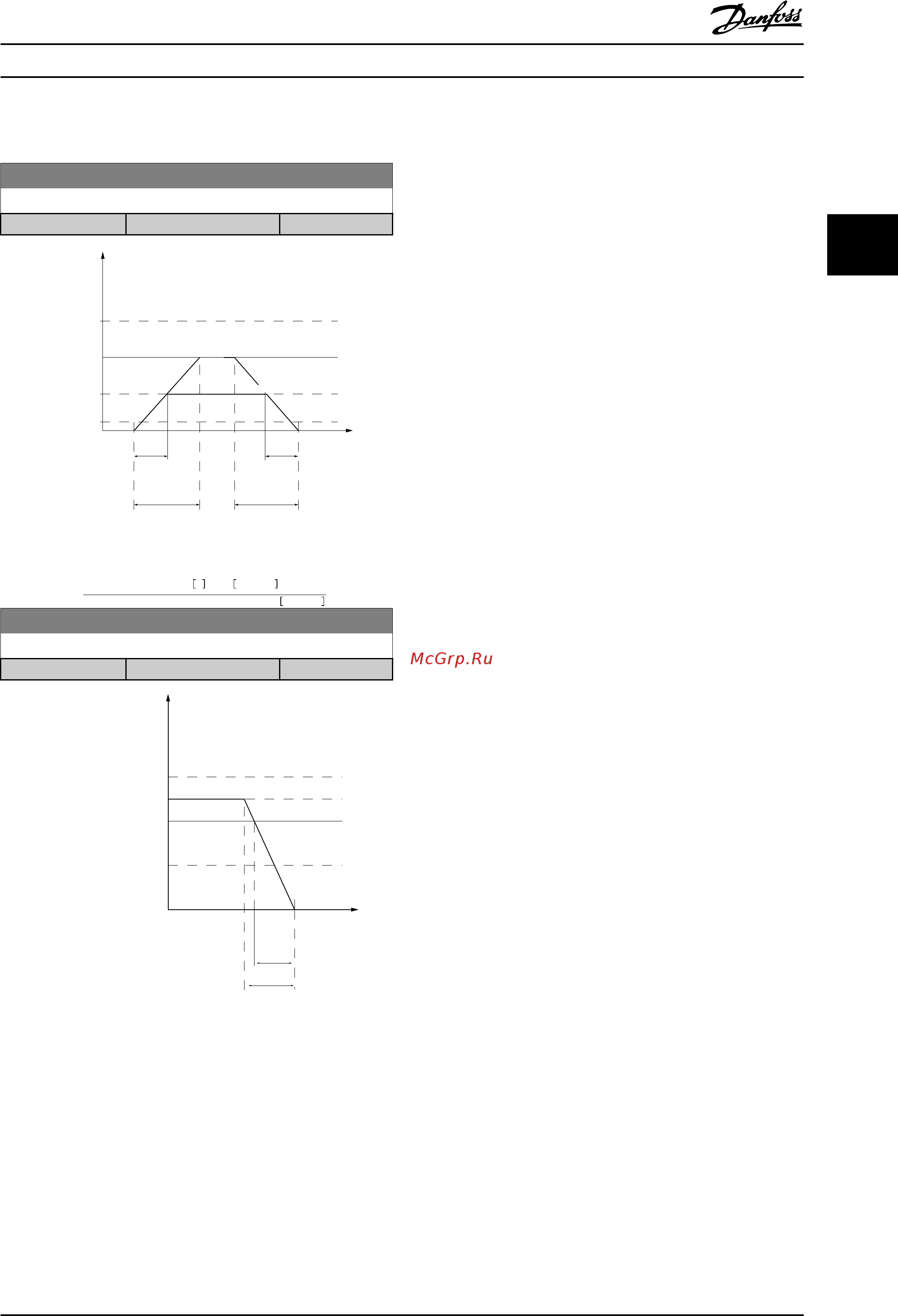

Рисунок 3.8 Темп изм. скор.при перех. на фикс. скор.
Пар.
. 3 − 80 =
t
фикс. част.
с
x
n
с
об/мин
Δ
фикс. част.
скорость
(
пар.
. 3 − 19)
об/мин
3-81 Quick Stop Ramp Time
Диапазон: Функция:
Size related* [0.05 - 3600 s]
130BD376.10
Time
Hz
P 4-14 Hz
high limit
Reference
P 1-25
Motor speed
low limit
P 4-12 Hz
P 3-81
Qramp
Qstop
Рисунок 3.9 Вр. замедл. для быстр. останова
Описание параметров
Руководство по программированию VLT
®
AutomationDrive FC 360
MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
41
3 3
