B. Кнопка
меню
Используйте кнопку [Menu] для выбора между меню
состояния, быстрым меню или главным меню.
C. Навигационные кнопки и световые индикаторы
(светодиоды)
6 Зеленый светодиод/On: секция управления работает.
7 Желтый
светодиод/Warn.: обозначает предупреждение.
8 Мигающий красный светодиод/Alarm: обозначает
аварийный
сигнал.
9 [Back] (Назад): позволяет вернуться к предыдущему шагу
или
уровню в структуре перемещений.
10
Кнопки
со стрелками [
▲
] [
▼
]: используются для перехода
между группами параметров, параметрами и в пределах
параметров и/или для увеличения или уменьшения
значений параметров. Также используются для настройки
местного задания.
11 [OK]: используется для выбора параметра и принятия
изменений,
внесенных в значение параметра
12 [►]:
позволяет перемещаться слева направо в пределах
значения параметра для изменения каждого разряда
отдельно. См. описание в 2.1.3 Функции кнопки «вправо».
Таблица
2.2 Пояснения к Рисунок 2.1
D. Кнопки управления и световые индикаторы
(светодиоды)
13 [Hand On] (Ручной
пуск): используется для пуска
двигателя и позволяет управлять преобразователем
частоты с LCP.
УВЕДОМЛЕНИЕ
Для параметра 5-12 Terminal 27 Digital Input по
умолчанию указан инверсный выбег. Это
означает, что при помощи кнопки [Hand On]
(Ручной пуск) невозможно запустить двигатель
при отсутствии напряжения 24 В на клемме 27.
14 [Off/Reset] (Выкл./Сброс): останавливает подключенный
двигатель. В аварийном режиме выполняется сброс
сигнализации.
15 [Auto On] (Автоматический
пуск): позволяет управлять
преобразователем частоты через клеммы управления
или канал последовательной связи.
Таблица
2.3 Пояснения к Рисунок 2.1
2.1.3 Функции кнопки «вправо»
ВНИМАНИЕ!
Кнопка
[Off/Reset] (Выкл./Сброс) не выполняет
функции защитного переключателя. Она не отключает
преобразователь частоты от сети.

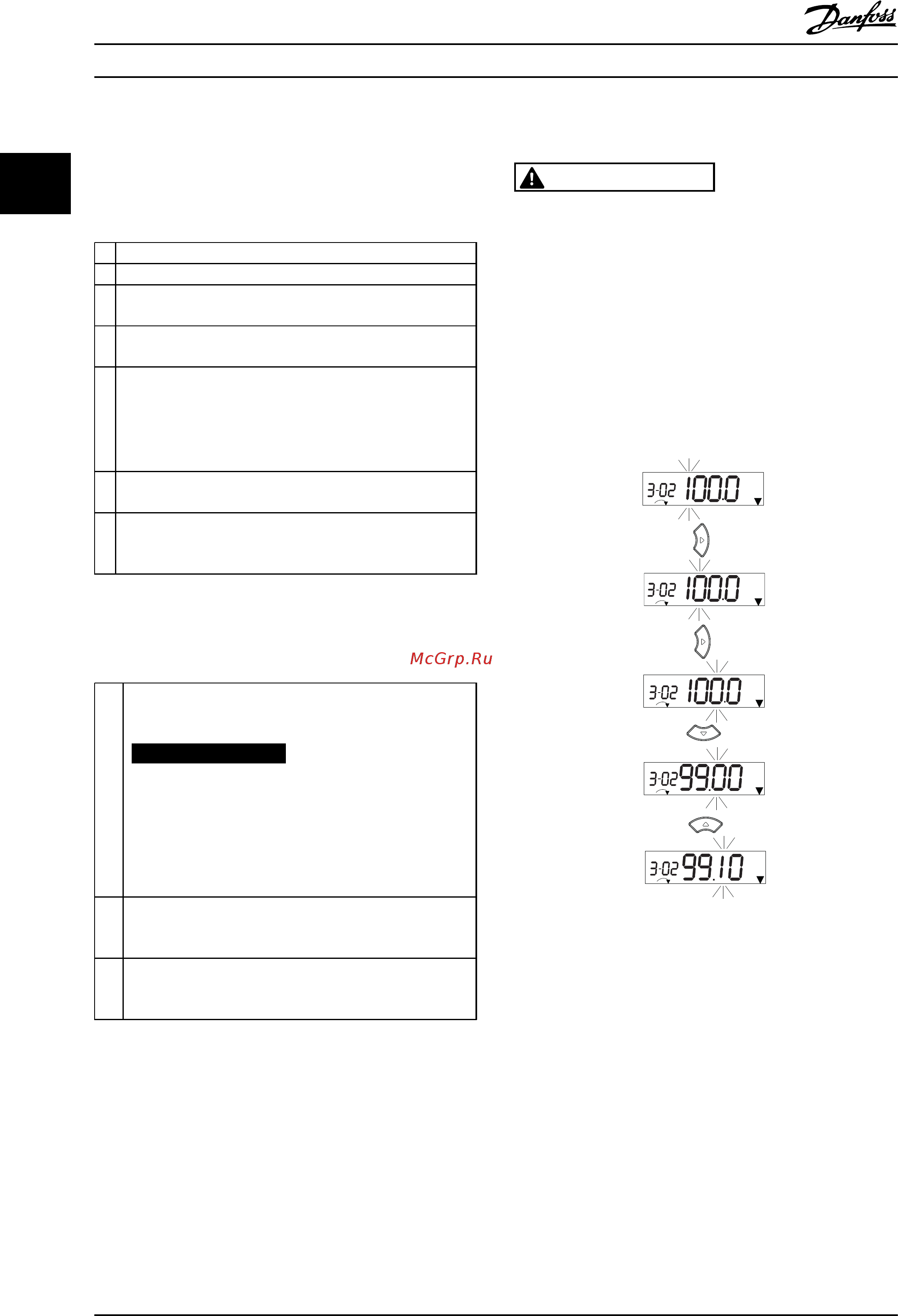

Нажмите [►],
чтобы редактировать отдельно любую из
четырех цифр на дисплее. При однократном нажатии
кнопки [►] курсор перемещается к первой цифре и она
начинает мигать, как показано на Рисунок 2.3. Для
изменения значения параметра используются кнопки
[
▲
] [
▼
]. Нажатие [►] не изменяет значение цифр и не
перемещает десятичную запятую.
130BC440.10
Setup 1
Setup 1
Setup 1
Setup 1
Setup 1
Рисунок 2.3 Функции
кнопки «вправо»
Кнопка
[►] может также использоваться для перехода
между группами параметров: находясь в главном меню,
нажмите кнопку «вправо», чтобы перейти к первой
группе параметров (например, чтобы перейти от
0-03 Regional Settings [0] Международные к 1-00 Configu-
ration Mode [0] Разомкнутый контур).
Программирование
Руководство по программированию VLT
®
AutomationDrive FC 360
14 MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
