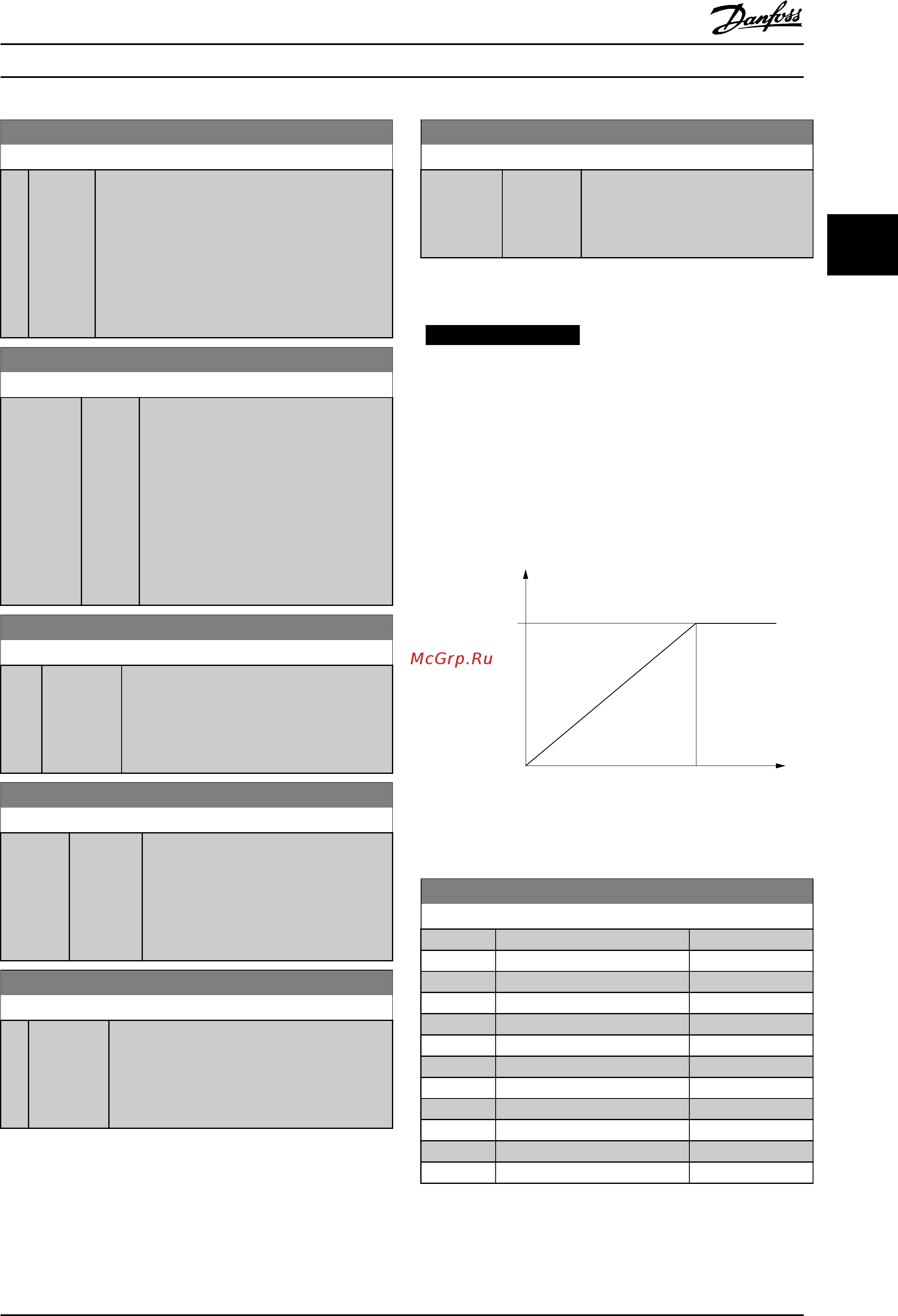

Danfoss VLT Automation Drive FC360 134F2986 [59/142] Уведомление
![Danfoss VLT Automation Drive FC360 134F2986 [59/142] Уведомление](/views2/1559187/page59/bg3b.png)
5-52 Term. 29 Low Ref./Feedb. Value
Диапазон: Функция:
0* [-4999 -
4999
]
Введите нижний предел задания скорости
вращения вала двигателя [Гц]. Эта величина
также является минимальным значением
сигнала обратной связи, см. также 5-57 Term. 33
Low Ref./Feedb. Value. Установите клемму 29 в
режим цифрового входа (5-02 Terminal 29 Mode
= [0] Вход и 5-13 Terminal 29 Digital Input=
соответствующее значение).
5-53 Term. 29 High Ref./Feedb. Value
Диапазон: Функция:
Size
related*
[-4999
-
4999 ]
Введите максимальное значение
задания [Гц] для скорости вращения
вала двигателя и максимальное
значение сигнала обратной связи (см.
также 5-58 Term. 33 High Ref./Feedb.
Value). Установите клемму 29 в режим
цифрового входа (5-02 Клемма 29,
режим = [0] Вход (по умолчанию) и
5-13 Клемма 29, цифровой вход =
соответствующее значение).
5-55 Term. 33 Low Frequency
Диапазон: Функция:
4 Hz* [4 - 31999
Hz]
Введите
низкое значение частоты,
соответствующее минимальному значению
скорости вращения вала двигателя (т. е.
минимальному значению задания), в
5-57 Term. 33 Low Ref./Feedb. Value.
5-56 Term. 33 High Frequency
Диапазон: Функция:
32000 Hz* [5 -
32000
Hz]
Введите в 5-58 Term. 33 High Ref./Feedb.
Value максимальное значение частоты,
соответствующее максимальному
значению скорости вращения вала
двигателя (т. е. максимальному
значению задания).
5-57 Term. 33 Low Ref./Feedb. Value
Диапазон: Функция:
0* [-4999 -
4999
]
Введите нижний предел задания скорости
вращения вала двигателя [Гц]. Эта величина
также является минимальным значением
обратной связи, см. также 5-52 Term. 29 Low
Ref./Feedb. Value.
5-58 Term. 33 High Ref./Feedb. Value
Диапазон: Функция:
Size related* [-4999 -
4999
]
Введите верхний предел задания
[Гц] для скорости вращения вала
двигателя. См. также 5-53 Term. 29
High Ref./Feedb. Value.
3.6.6 5-6* Импульсный
выход
УВЕДОМЛЕНИЕ
Эти
параметры не могут быть изменены во
время вращения двигателя.
Данные параметры используются для
конфигурирования
масштаба и выходных функций
импульсных выходов. Клеммы 27 и 29 назначаются для
импульсного выхода через 5-01 Клемма 27, режим и
5-02 Клемма 29, режим соответственно.
Output value
Output
(Hz)
High output
value
P 5-60(term27)
P 5-63(term29)
High freq.
P 5-62(term27)
P 5-65(term29)
130BA089.11
Рисунок 3.14 Конфигурация
импульсных выходов
5-60 Terminal 27 Pulse Output Variable
Опция: Функция:
[0] * No operation
[45] Bus ctrl.
[48] Bus ctrl., timeout
[100] Output frequency
[101] Reference
[102] Process Feedback
[103] Motor Current
[104] Torque rel to limit
[105] Torq relate to rated
[106] Power
[107] Speed
[109] Max Out Freq
Описание параметров
Руководство по программированию VLT
®
AutomationDrive FC 360
MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
57
3 3
