3.12 Параметры: 13-** Интеллектуальное
логическое управление
3.12.1 Возможности
программирования
Программируемый логический контроллер (ПЛК)
представляет
собой заданную пользователем
последовательность действий (см. параметр
13-52 Действие контроллера SL [x]), которая
выполняется ПЛК, когда соответствующее заданное
пользователем событие (см. параметр 13-51 Событие
контроллера SL [x]) оценивается ПЛК как TRUE (Истина).
Условием для события может быть определенный статус
или такое условие, при котором выход из логики или
операнда компаратора определяется как TRUE. Это
приведет к связанному действию, как показано ниже.
. . .
. . .
Par. 13-43
Comparator Operator
Par. 13-43
Logic Rule Operator 2
Par. 13-51
SL Controller Event
Par. 13-51
SL Controller Action
130BB671.11
Coast
Start timer
Set Do X low
Select set-up 2
. . .
Running
Warning
Torque limit
Digital input X 30/2
. . .
=
TRUE longer than..
. . .
. . .

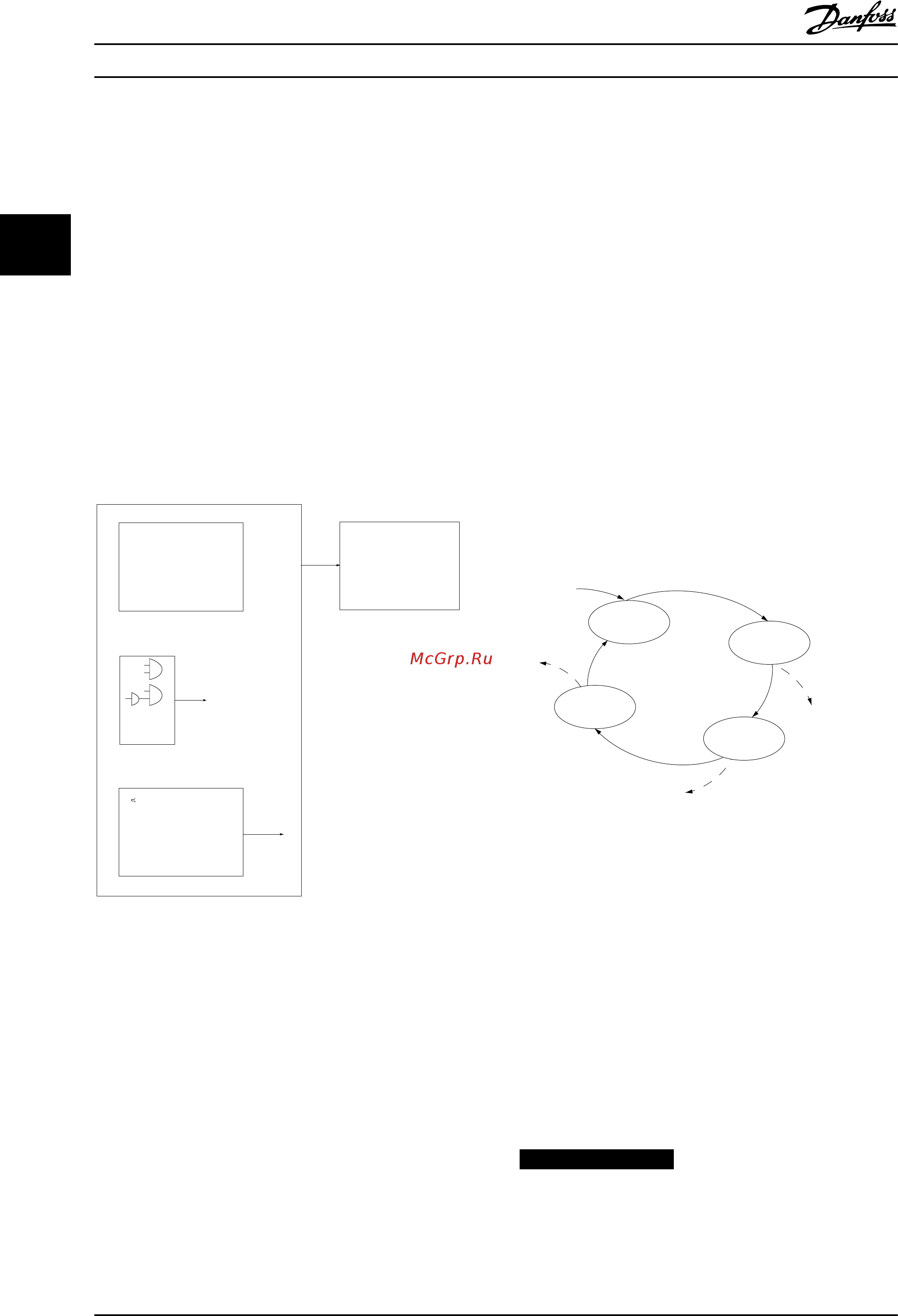

Рисунок 3.20 Программируемый логический контроллер
(ПЛК)
События и действия
пронумерованы каждое по
отдельности и связаны в пары (состояния). Это
означает, что когда наступает событие [0] (приобретает
значение TRUE), выполняется действие [0]. После этого
анализируются состояния события [1], и если оно
оценивается как TRUE, выполняется действие [1] и т. д.
В каждый момент времени оценивается только одно
событие. Если событие оценено как FALSE (Ложь), в
течение текущего интервала сканирования (в ПЛК)
ничего не происходит и никакие другие события не
анализируются. Это значит, что когда запускается ПЛК, в
каждом интервале сканирования выполняется оценка
события [0] (и только события [0]). Только когда оценка
события [0] примет значение ИСТИНА (TRUE), ПЛК
выполнит действие [0] и начнет оценивать событие [1].
Можно запрограммировать от 1 до 20 событий и
действий.
Когда произошло последнее событие/действие,
последовательность начинается снова с события [0] /
действия [0]. На рисунке показан пример с тремя
событиями/действиями
130BA062.13
State 1
Event 1/
Action 1
State 2
Event 2/
Action 2
Start
event P13-01
State 3
Event 3/
Action 3
State 4
Event 4/
Action 4
Stop
event P13-02
Stop
event P13-02
Stop
event P13-02
Рисунок 3.21 События и действия
Пуск и останов ПЛК:
Пуск и останов ПЛК может производиться выбором Вкл.
[1] или Выкл. [0] в 13-00 Режим контроллера SL. ПЛК
всегда запускается в состоянии 0 (в котором он
оценивает событие [0]). ПЛК запускается, когда оценка
события запуска (определенного в параметре
13-01 Событие запуска) принимает значение TRUE (при
условии, что в параметре 13-00 Режим контроллера SL
установлено значение [1] Вкл.). Останов ПЛК
происходит, когда параметр Событие останова
(13-02 Событие останова) принимает значение TRUE.
13-03 Сброс SLC сбрасывает все параметры ПЛК и
запускает программу с начальной позиции.
УВЕДОМЛЕНИЕ
ПЛК
активен только в авторежиме, и не
активен в ручном режиме.
