4-22 Break Away Boost
Опция: Функция:
[0] * Off
[1] On
4-30 Motor Feedback Loss Function
Опция: Функция:
УВЕДОМЛЕНИЕ
Предупреждение 90 активно, если
превышается
значение, указанное в
4-31 Motor Feedback Speed Error,
независимо от значения,
установленного в пар. 4-32 Motor
Feedback Loss Timeout.
Предупреждение/авар. сигнал 61
«Ошибка ОС» относится к функции,
действующей при потере ОС
двигателя.
Эта функция используется для мониторинга
согласованности
в сигнале обратной связи
(если сигнал обратной связи доступен).
Выберите реакцию преобразователя частоты
на обнаружение неисправности цепи
обратной связи. Выбранное действие имеет
место в случае, когда разность между
сигналом обратной связи и выходной
скоростью превышает значение, заданное в
4-31 Motor Feedback Speed Error, в течение
времени, превышающего время,
установленное в 4-32 Motor Feedback Loss
Timeout.
[0] * Disabled
[1] Warning
[2] Trip
[3] Jog
[4] Freeze
Output
[5] Max Speed
[6] Switch to
Open
Loop
4-31 Motor Feedback Speed Error
Диапазон: Функция:
20 Hz* [0 - 50 Hz] Выберите
макс. допустимую ошибку
скорости (отношение выходной скорости
к обратной связи).

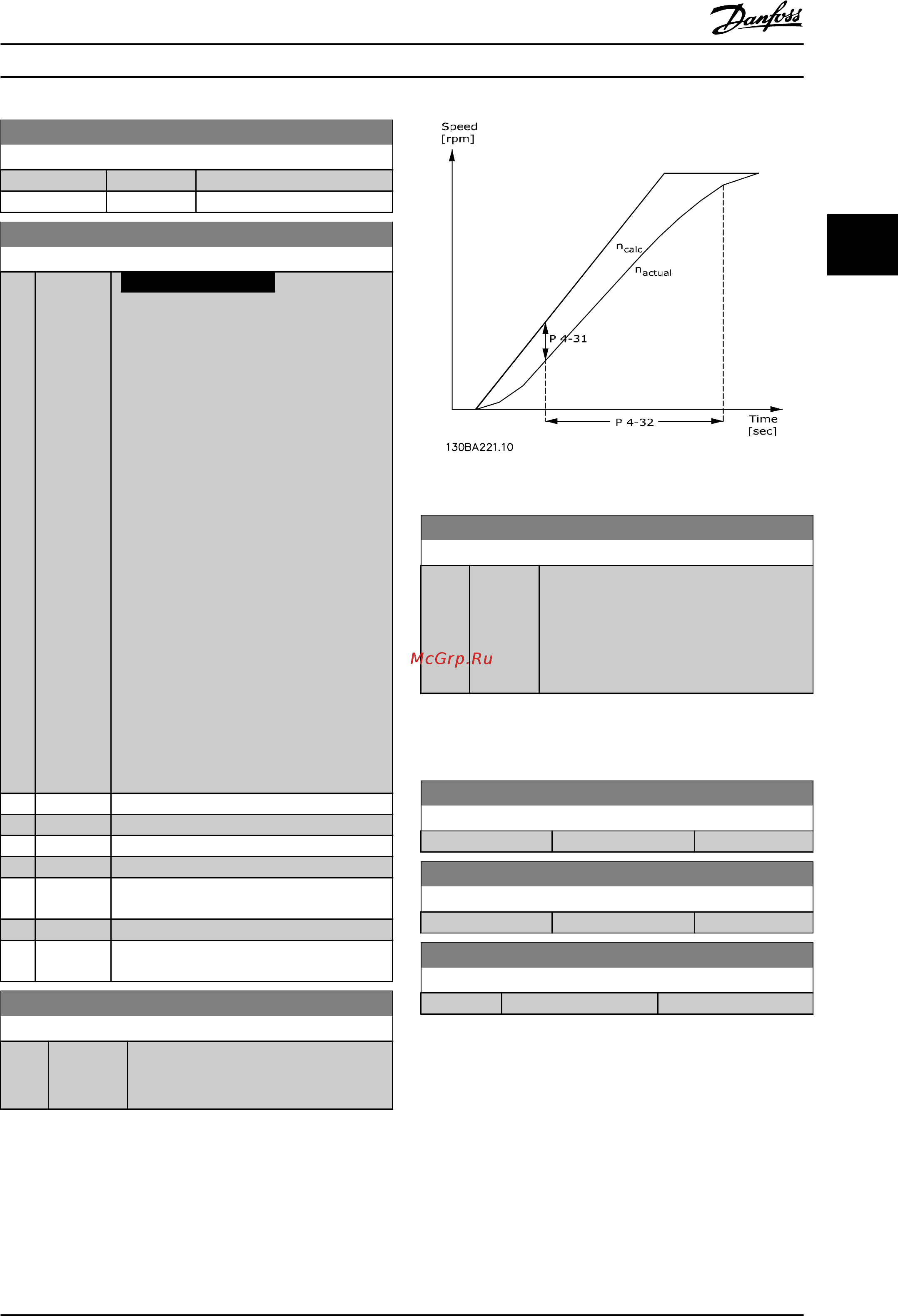

Рисунок 3.10 Ошибка
скорости ОС двигателя
4-32 Motor Feedback Loss Timeout
Диапазон: Функция:
0.05 s* [0 - 60 s] Установите время ожидания, в течение
которого
допускается превышение ошибки
скорости, заданной в 4-31 Motor Feedback
Speed Error, перед включением функции,
выбранной в 4-30 Motor Feedback Loss
Function.
3.5.2 4-4* Настраиваемые
предупреждения
2
4-40 Warning Freq. Low
Диапазон: Функция:
Size related* [ 0 - 400 Hz]
4-41 Warning Freq. High
Диапазон: Функция:
Size related* [ 0 - 400 Hz]
4-42 Adjustable Temperature Warning
Диапазон: Функция:
0* [ 0 - 255 ]
Описание параметров
Руководство по программированию VLT
®
AutomationDrive FC 360
MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
43
3 3
