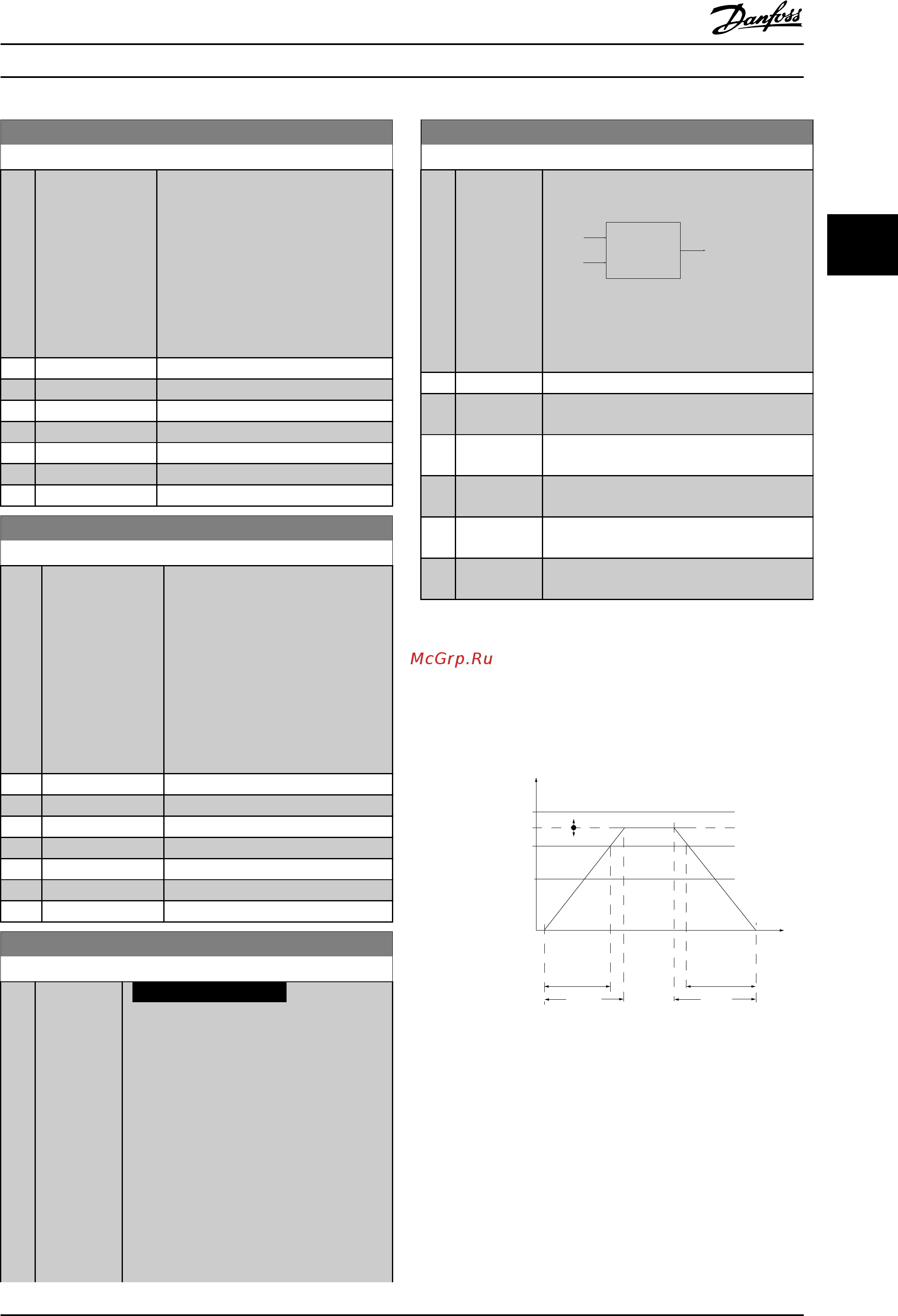

3-16 Reference 2 Source
Опция: Функция:
Выберите
вход задания, который
должен использоваться для
подключения первого сигнала
задания. 3-15 Reference 1 Source,
3-16 Reference 2 Source и
3-17 Reference 3 Source определяют до
трех различных сигналов задания.
Сумма этих сигналов задания
определяет фактическое задание.
[0] No function
[1] Analog Input 53
[2] * Analog Input 54
[7] Frequency input 29
[8] Frequency input 33
[11] Local bus reference
[32] Bus PCD
3-17 Reference 3 Source
Опция: Функция:
Выберите
вход задания, который
должен использоваться для
подключения первого сигнала
задания. 3-15 Reference 1 Source,
3-16 Reference 2 Source и
3-17 Reference 3 Source определяют
до трех различных сигналов
задания. Сумма этих сигналов
задания определяет фактическое
задание.
[0] No function
[1] Analog Input 53
[2] Analog Input 54
[7] Frequency input 29
[8] Frequency input 33
[11] * Local bus reference
[32] Bus PCD
3-18 Relative Scaling Reference Resource
Опция: Функция:
УВЕДОМЛЕНИЕ
Этот
параметр не может быть
изменен во время вращения
двигателя.
Задайте
переменную величину, которая
должна добавляться к фиксированной
величине (заданной в 3-14 Preset Relative
Reference). Сумма фиксированной и
переменной величин (обозначена Y на
Рисунок 3.6) умножается на фактическое
задание (обозначено Х на Рисунок 3.6). Это
произведение затем добавляется к
фактическому заданию (X+X*Y/100) для
3-18 Relative Scaling Reference Resource
Опция: Функция:
получения результирующего фактического
задания.
Relative
Z=X+X*Y/100
Resulting
actual
reference
Y
X
130BA059.12
Z
Рисунок 3.6 Результирующее
фактическое
задание
[0] * No function
[1] Analog Input
53
[2] Analog Input
54
[7] Frequency
input
29
[8] Frequency
input
33
[11] Local bus
reference
3.4.3 3-4* Изменение
скор. 1
Сконфигурируйте параметр изменения скорости и
значения
времени изменения скорости для каждой из
двух характеристик (группа параметров 3-4* Изменение
скор. 1 и группа параметров 3-5* Изменение скор. 2).
t
acc
t
dec
130BD379.10
P 3-*2
Ramp (X)
Down
Time (Dec)
P 4-14
High-limit
Hz
Reference
P 1-23
Motor
frequency
P 4-12
Low limit
Time
P 3-*1
Ramp (X)Up
Time (Acc)
Рисунок 3.7 Пример изменения скорости 1
Описание параметров
Руководство по программированию VLT
®
AutomationDrive FC 360
MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
39
3 3
