1.1.6 Увеличение/снижение скорости
Клеммы
29/32 = Увеличение/снижение скорости
Клемма 18 = 5-10 Клемма 18, цифровой вход
Пуск [9] (по умолчанию)
Клемма 27 = 5-12 Клемма 27, цифровой вход
Зафиксиров. задание [19]
Клемма 29 = 5-13 Клемма 29, цифровой вход
Увеличение скорости [21]
Клемма 32 = 5-14 Клемма 32, цифровой вход
Снижение скорости [22]
FC
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
12
18
19
20
27
29
32
33
31
50
53
54
55
42
130BD069.11
45
A OUT

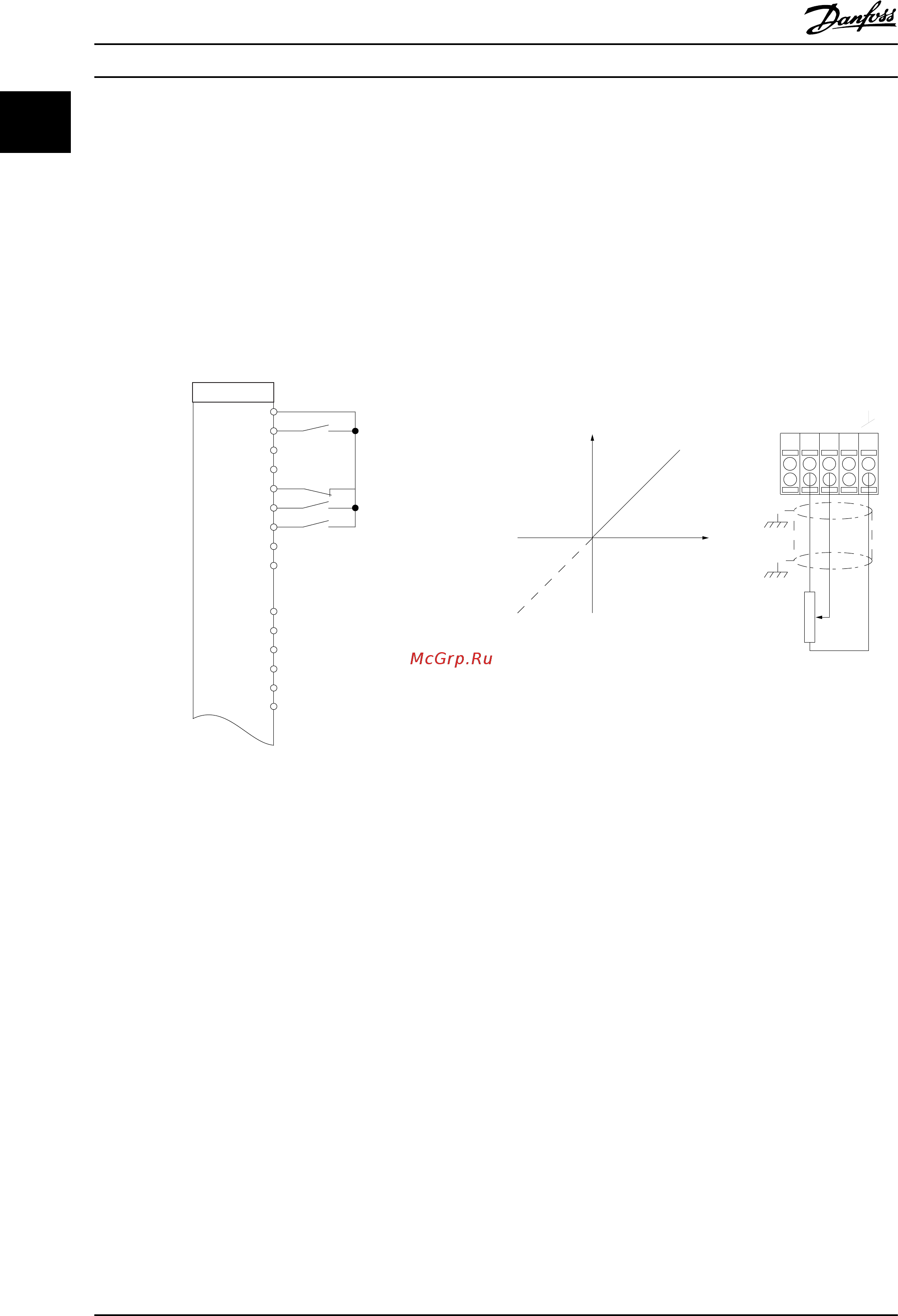

Рисунок 1.8 Увеличение/снижение скорости
1.1.7 Задание
от потенциометра
Задание
напряжения потенциометром
Источник задания 1 = [1] Аналоговый вход 53
(по умолчанию)
Клемма 53, низкое напряжение = 0 В
Клемма 53, высокое напряжение = 10 В
Клемма 53, низкое зад./обр. связь = 0
Клемма 53, высокое зад./обр. связь = 1500
6-19 Terminal 53 mode=[1] Напряжение
130BD381.11
555042 53 54
Speed
P 6-15
1 kΩ
+10V/30mA
Ref. voltage
P 6-11 10V
Рисунок 1.9 Задание
от потенциометра
Введение
Руководство по программированию VLT
®
AutomationDrive FC 360
12 MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
