5-62 Pulse Output Max Freq 27
Диапазон: Функция:
5000 Hz* [4 - 32000
Hz]
Установите максимальную частоту
сигнала
для клеммы 27,
соответствующую выходной
переменной, выбранной в 5-60 Terminal
27 Pulse Output Variable.
5-63 Terminal 29 Pulse Output Variable
Опция: Функция:
[0] * No operation
[45] Bus ctrl.
[48] Bus ctrl., timeout
[100] Output frequency
[101] Reference
[102] Process Feedback
[103] Motor Current
[104] Torque rel to limit
[105] Torq relate to rated
[106] Power
[107] Speed
[109] Max Out Freq
5-65 Pulse Output Max Freq 29
Диапазон: Функция:
5000 Hz* [4 - 32000
Hz]
Задайте
максимальную частоту сигнала
на клемме 29, соответствующую
выходной переменной, заданной в
5-63 Terminal 29 Pulse Output Variable.
3.6.7 5-7* Вход
энкодера 24 В

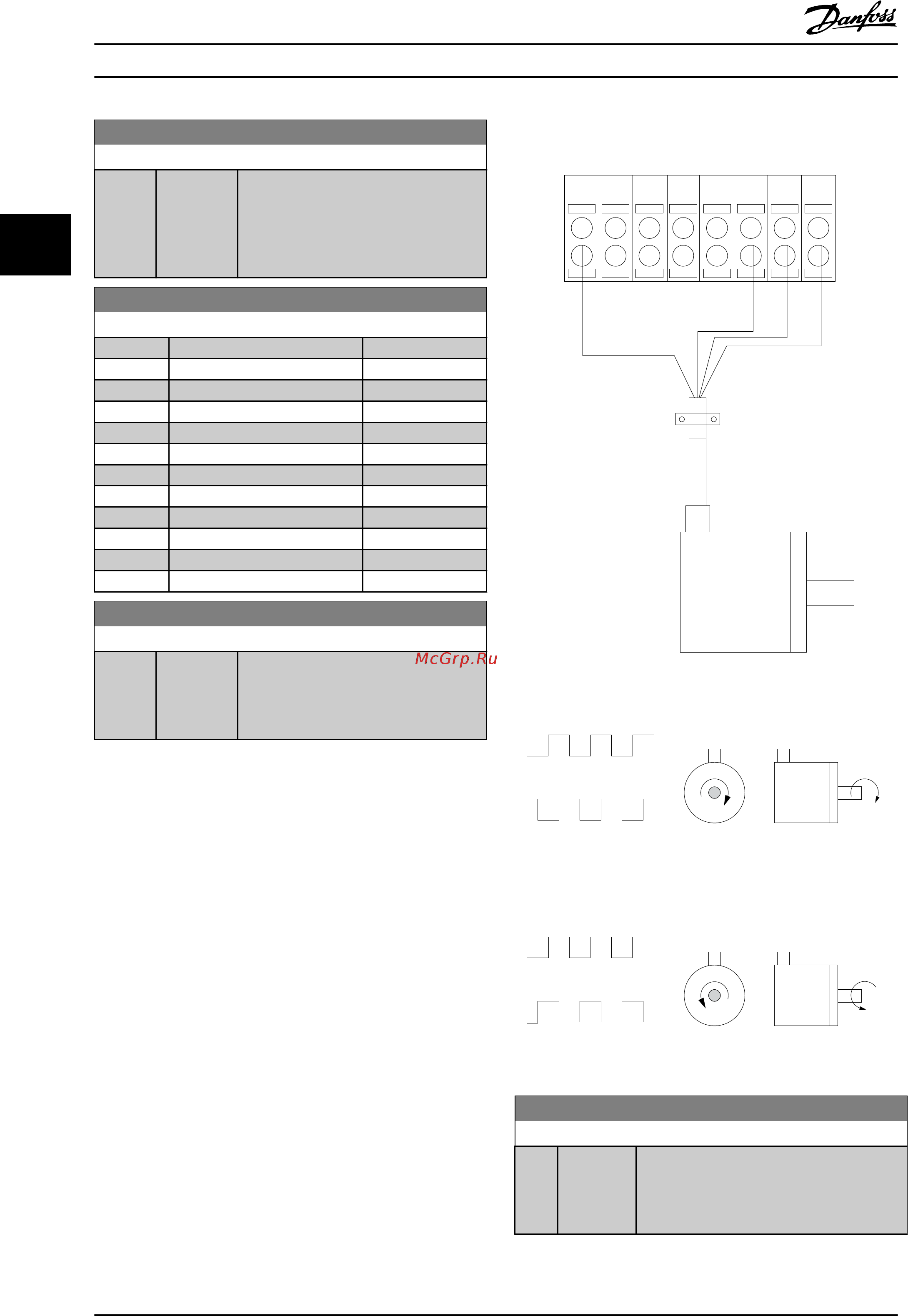

Подключите энкодер
24 В к клемме 12 (питание 24 В
пост. тока), клемме 32 (канал A), клемме 33 (канал B) и
клемме 20 (GND — земля). Цифровые входы 32/33
активны для входов энкодера, если в 7-00 Speed PID
Feedback Source выбрано значение [1] Энкодер 24 В.
Используемый энкодер является двухканальным (каналы
A и B) и рассчитан на напряжение 24 В. Макс. входная
частота: 32 кГц.
Подключение энкодера к преобразователю частоты
Инкрементальный энкодер с напряжением 24 В. Макс.
длина кабеля 5 м.
130BD366.12
+24 V DC
A
B
GND
12 18 322719 29 33 20
Рисунок 3.15 Подключение энкодера
24 В или 10–30 В
B
A
B
A
130BA646.10
CW
CCW
Рисунок 3.16 Направление вращение энкодера
5-70 Term 32/33 Pulses Per Revolution
Диапазон: Функция:
1024* [1 - 4096 ] Позволяет установить число импульсов
энкодера
на один оборот вала двигателя.
Правильное значение можно посмотреть
на энкодере.
Описание параметров
Руководство по программированию VLT
®
AutomationDrive FC 360
58 MG06C350 - VLT
®
