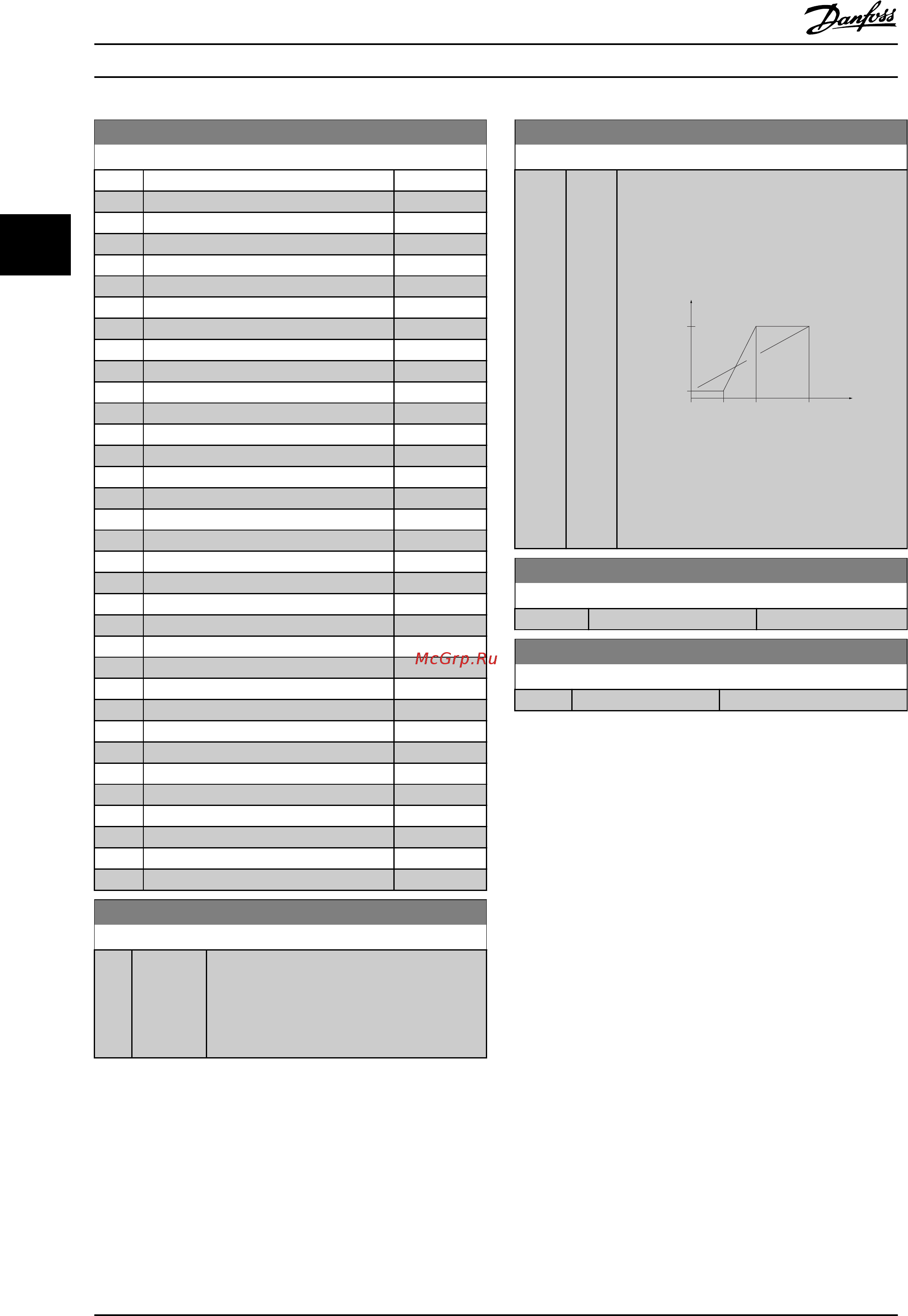

6-92 Terminal 42 Digital Output
Опция: Функция:
[42] Above ref, high
[45] Bus ctrl.
[46] Bus control, timeout: On
[47] Bus control, timeout: Off
[56] Heat sink cleaning warning, high
[60] Comparator 0
[61] Comparator 1
[62] Comparator 2
[63] Comparator 3
[64] Comparator 4
[65] Comparator 5
[70] Logic rule 0
[71] Logic rule 1
[72] Logic rule 2
[73] Logic rule 3
[74] Logic rule 4
[75] Logic rule 5
[80] SL digital output A
[81] SL digital output B
[82] SL digital output C
[83] SL digital output D
[160] No alarm
[161] Running reverse
[165] Local ref active
[166] Remote ref active
[167] Start command activ
[168] Drive in hand mode
[169] Drive in auto mode
[170] Homing Completed
[171] Target Position Reached
[172] Position Control Fault
[193] Sleep Mode
[194] Broken Belt Function
[198] Drive Bypass
6-93 Terminal 42 Output Min Scale
Диапазон: Функция:
0 %* [0 - 200
%]
Масштаб
минимального значения выходного
аналогового сигнала на клемме 42 (0 или 4
мA). Задайте значение в виде процента
полного диапазона переменной, выбранной
в 6-91 Terminal 42 Analog Output.
6-94 Terminal 42 Output Max Scale
Диапазон: Функция:
100 %* [0 -
200
%]
Масштаб максимального значения выходного
сигнала (20 мА) на клемме 42. Задайте
значение в виде процента полного диапазона
переменной, выбранной в 6-91 Terminal 42
Analog Output.
(mA)
0%
20
0/4
100%
Current
Analogue
output
Min Scale
par. 6-93
Variable
for
output
example:
Power
Analogue
Output
Max Scale
par. 6-94
Рисунок 3.18
6-96 Terminal 42 Output Bus Control
Диапазон: Функция:
0* [0 - 16384 ]
6-98 Drive Type
Диапазон: Функция:
0* [0 - 0 ]
Описание параметров
Руководство по программированию VLT
®
AutomationDrive FC 360
64 MG06C350 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
