ОПИСАНИЯ ПАРАМЕТРОВ vacon • 115
Поддержка 24 часа +358 (0) 201 212 575 • Email: vacon@vacon.com
9

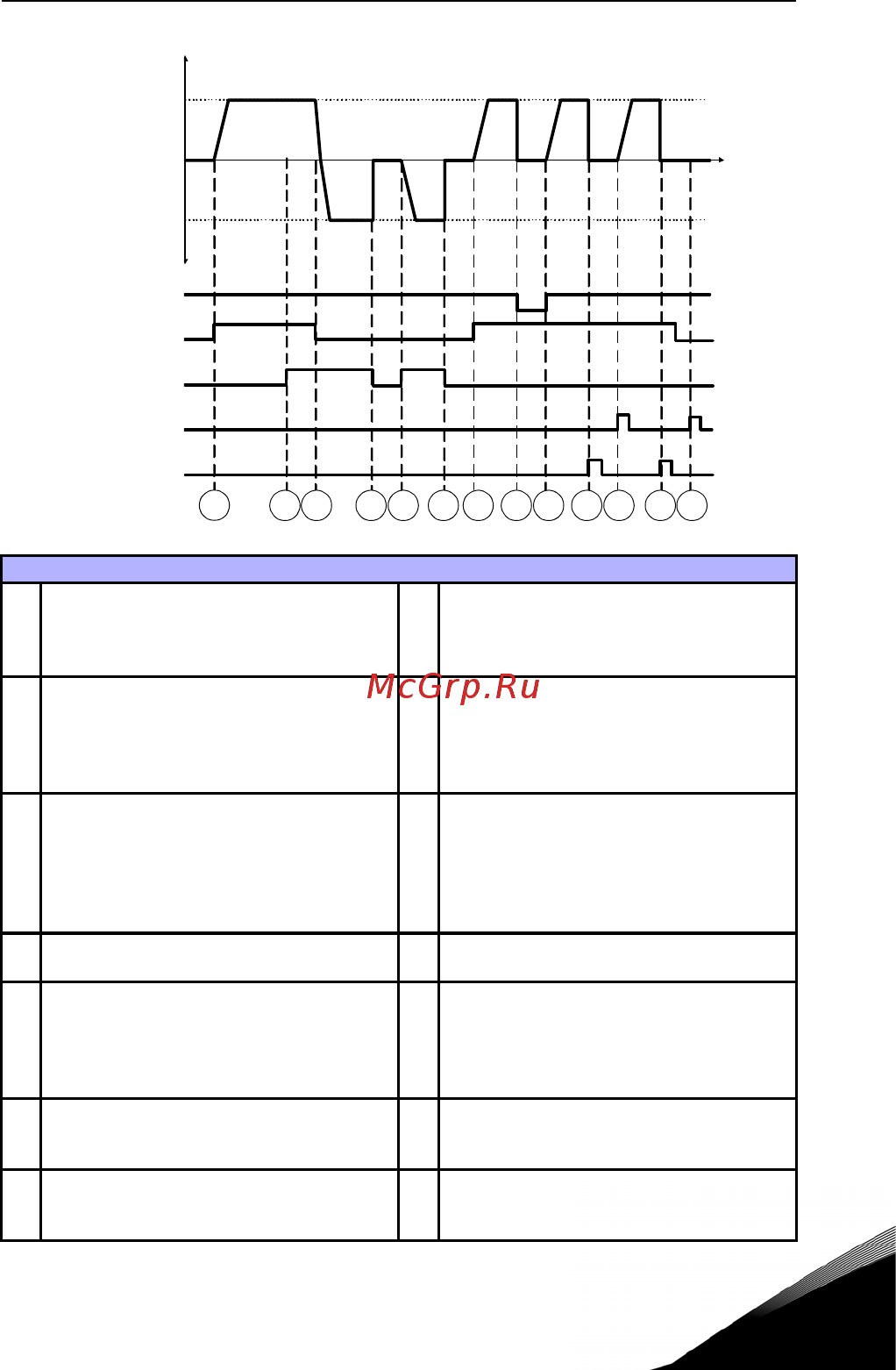

Рис. 9.4: Логика пуска/останова, выбор 0
Пояснения
1
Срабатывает управляющий сигнал (CS) 1,
что приводит к увеличению выходной
частоты. Двигатель вращается в направ-
лении вперед.
8
Сигнал Работа разрешена имеет значе-
ние FALSE (Ложь), поэтому частота
падает до 0. Сигнал Работа разрешена
можно настроить в параметре 5.7.
2
Если P13.23 Контроль конфликта ВПЕ-
РЕД/НАЗАД=1, и одновременно активи-
руются сигналы пуска вперед [CS1] и
пуска назад [CS2], то на ЖК-панели ото-
бражается сигнал тревоги 55.
9
Сигнал Работа разрешена имеет значе-
ние Вперёд (Истина), что принуждает
частоту увеличиваться до заданной
частоты, так как CS1 все еще активен.
3
CS1 становится неактивным, что приво-
дит к изменению направления (от Впе-
рёд к Назад), так как CS2 все еще
активен, поэтому через некоторое
время сигнал тревоги 55 должен исчез-
нуть.
10
Нажата кнопка останова на клавиатуре,
и поступающая на двигатель частота
падает до 0. (Этот сигнал срабатывает
только, если параметр 2.7 [кнопка оста-
нова на клавиатуре] = 1)
4
CS2 становится неактивным, и поступаю-
щая на двигатель частота падает до 0.
11
Нажмите на кнопку пуска на клавиатуре
для запуска привода.
5
Сигнал CS2 снова становится активным,
что приводит к ускорению двигателя (в
направлении Назад) до заданной
частоты.
12
Снова нажмите на кнопку останова на
клавиатуре для остановки привода.
(Этот сигнал срабатывает только, если
параметр 2.7 [кнопка останова на клави-
атуре] = 1)
6
CS2 становится неактивным, и поступаю-
щая на двигатель частота падает до 0.
13
Неудачная попытка пуска привода через
нажатие кнопки пуска, так как активен
сигнал CS1.
7
Сигнал CS1 становится активным, и дви-
гатель ускоряется (в направлении Впе-
рёд) до заданной частоты.
Вперёд
Выходная частота
Установленная
частота
0 Гц
Установленная
частота
Назад
Пуск разрешён
Сигнал управле-
ния 1
Сигнал управле-
ния 2
Кнопка пуск на
панели
Кнопка стоп на
панели
2 3 4 5 6 7 8 9
10
11 12
13
t
