![Vacon VACON0020-3L-0012-4 Руководство пользователя онлайн [120/165] 457950](/img/pdf.png)
Vacon VACON0020-3L-0012-4 Руководство пользователя онлайн [120/165] 457950
![Vacon VACON0020-3L-0012-4 Руководство пользователя онлайн [120/165] 457950](/views2/1564872/page120/bg78.png)
116 • vacon ОПИСАНИЯ ПАРАМЕТРОВ
Тел. +358 (0)201 2121 • Факс +358 (0)201 212205
9

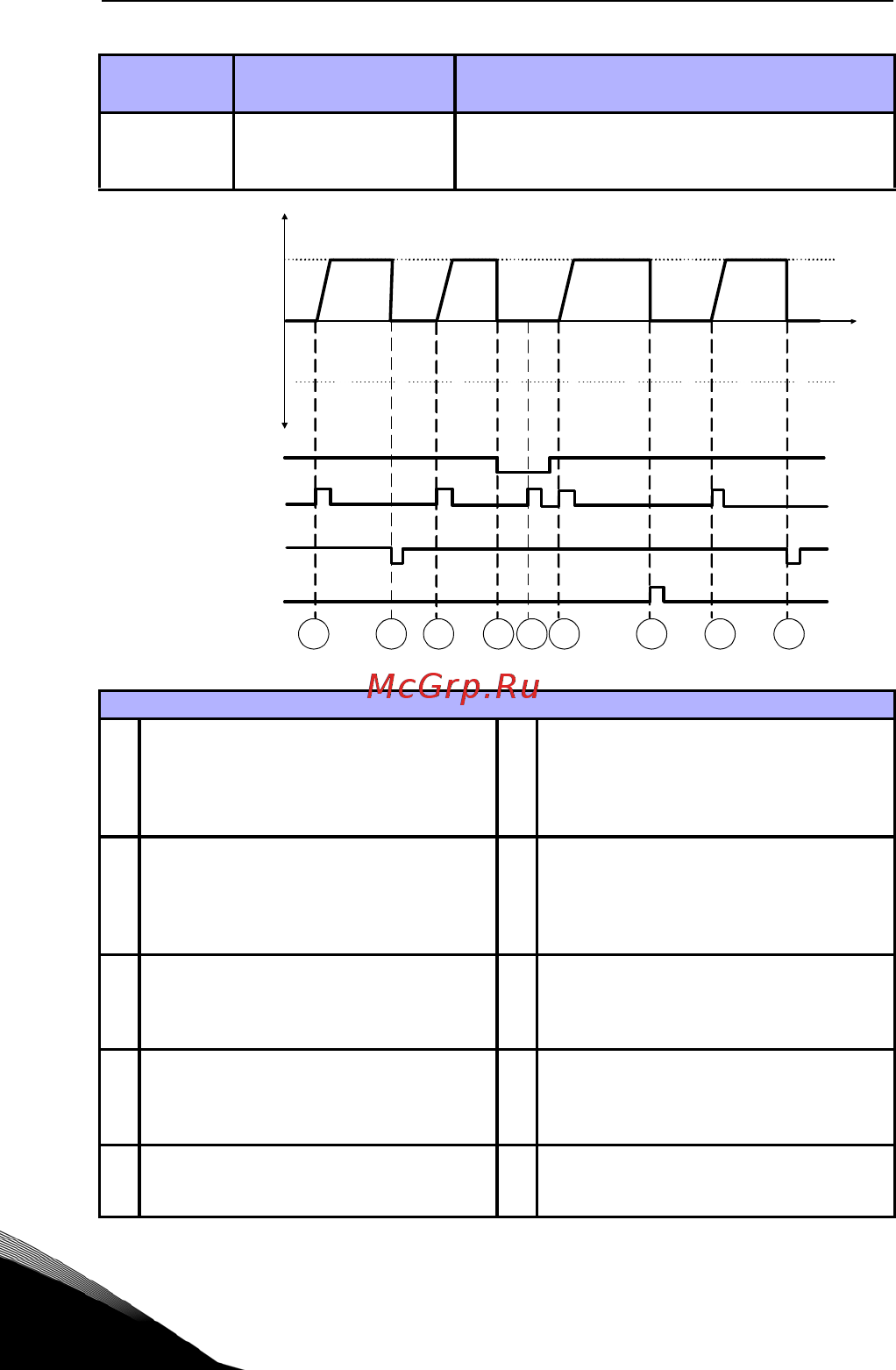

Рис. 9.5: Логика пуска/останова, выбор 1
Номер
опции
Название опции Примечание
1
CS1:Вперед (край)
CS2:Инвертированный
останов
Пояснения
1
Срабатывает управляющий сигнал (CS) 1,
что приводит к увеличению выходной
частоты. Двигатель вращается в направ-
лении вперед.
6
Сигнал CS1 становится активным, и дви-
гатель ускоряется (в направлении Впе-
рёд) до заданной частоты, так как сигнал
Работа разрешена имеет значение Впе-
рёд.
2
CS2 становится неактивным, поэтому
частота падает до 0.
7
Нажата кнопка останова на клавиатуре,
и поступающая на двигатель частота
падает до 0. (Этот сигнал срабатывает
только, если параметр 2.7 [кнопка оста-
нова на клавиатуре] = 1)
3
Срабатывает управляющий сигнал CS1,
что приводит к повторному увеличению
выходной частоты. Двигатель враща-
ется в направлении вперед.
8
Срабатывает управляющий сигнал CS1,
что приводит к повторному увеличению
выходной частоты. Двигатель враща-
ется в направлении вперед.
4
Сигнал Работа разрешена имеет значе-
ние FALSE (Ложь), поэтому частота
падает до 0. Сигнал Работа разрешена
можно настроить в параметре 5.7.
9
CS2 становится неактивным, поэтому
частота падает до 0.
5
Неудачная попытка пуска с помощью
сигнала CS1, так как сигнал Работа раз-
решена все еще имеет значение FALSE.
1
2 3 4 5 6 7 8 9
t
Вперёд
Выходная частота
Установленная
частота
0 Гц
Установленная
частота
Назад
Пуск разрешён
Сигнал управле-
ния 1
Сигнал управле-
ния 2
Кнопка стоп на
панели
