Преобразователь М 420 общего назначения с управлением вектором потока. Описание параметров
Руководство пользователя
99
F9. 24
Выходной контакт
в момент отказа
Оно соответствует состоянию всех
цифровых входных контактов в момент
самого последнего отказа, в такой
последовательности:
Бит 1
Бит 0
T1
T0
DO0
RELl
Оно будет показано в виде десятичного
числа, полученного на основании состояния
каждого разряда.
Если входной контакт в состоянии ON,
соответствующее значение равно 1.
Если входной контакт в состоянии OFF,
соответствующее значение равно 0.
Это значение позволяет узнать подробности
цифрового выходного сигнала.
5.11 Группа FA. Функция PID управления процессом
Управление PID – это обычный способ управления процессом. Он подстраивает выходную частоту с помощью
пропорциональных, интегральных и дифференциальных вычислений различия между сигналом обратной связи
управляемой величины и представляет собой систему с обратной связью, предназначенную для стабилизации
управляемой величины с заданным качеством. Он применяется к управлению такими процессами, как
управление потоком, давлением и температурой. Базовая структура организации управления представлена на
следующем рисунке.
Предельное
отклонение
Величина
опорного
сигнала
Fdb
Величина
обратной
связи

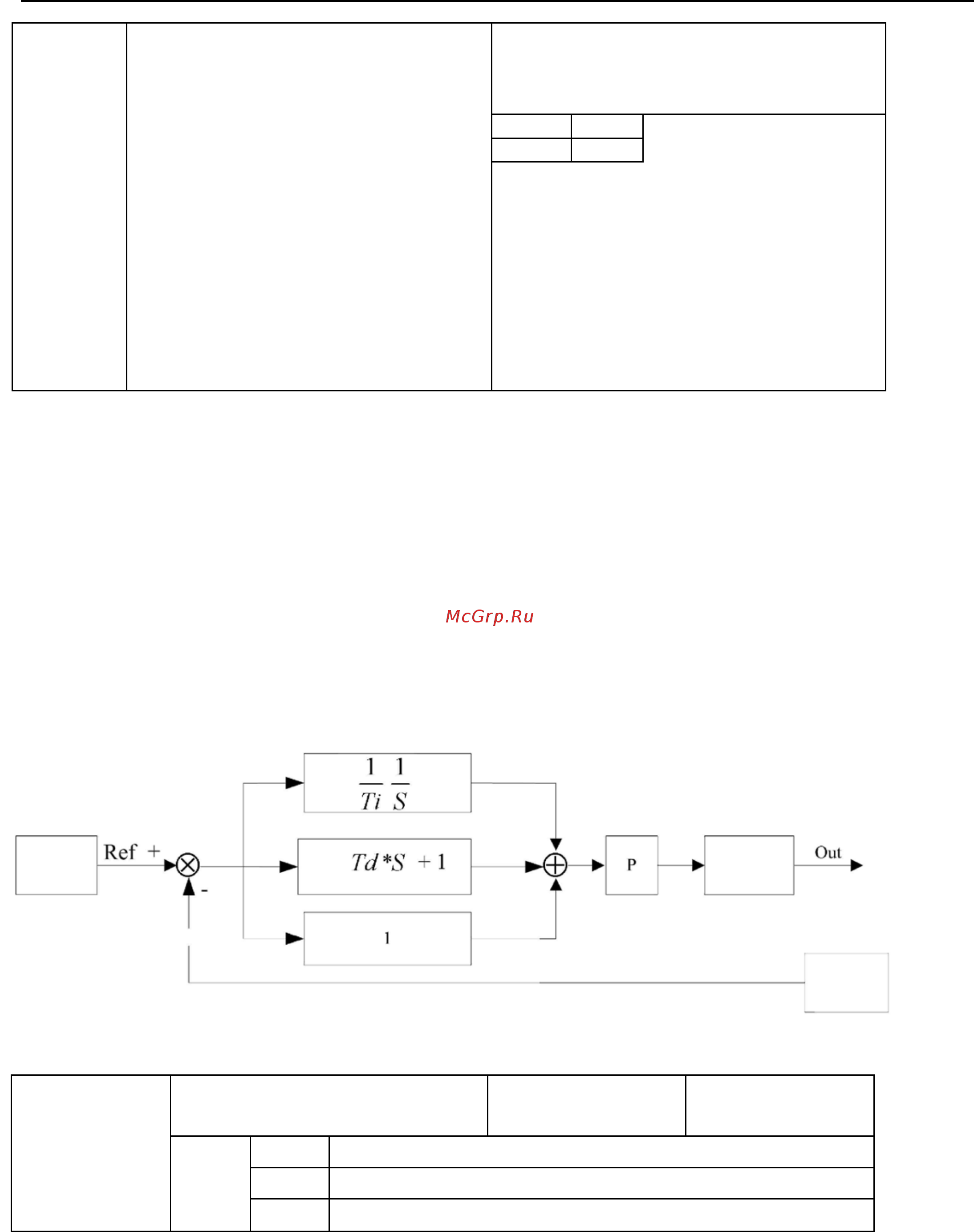

Рисунок 5-17. Принципиальная структура PID процесса
FA-00
Опорный источник PID
Заводская
установка по
умолчанию
0
Диапаз
он
устано
вки
0
FA-01
1
AI 1
2
AI 2
