Диагностика неисправностей Преобразователь М 420 общего назначения с управлением вектором потока.
и меры по их устранению Руководство пользователя
124

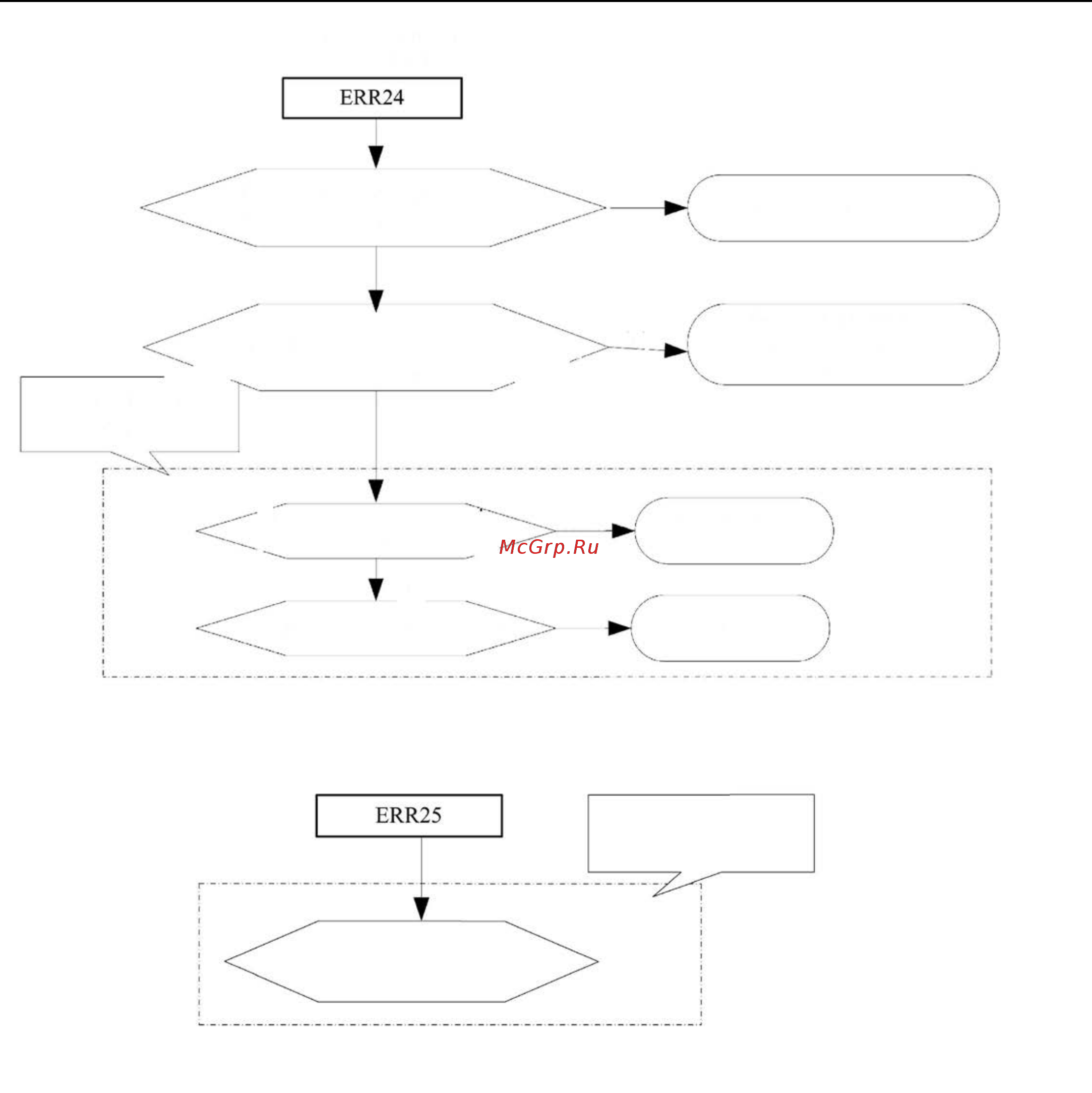

Неисправность фазы
на выходе
Проверить кабель между преобразователем
и двигателем
Нет
Устранить неисправность
Проверить исправность трехфазных
обмоток двигателя
Нет
Проверить балансировку трехфазного выхода работающего
преобразователя
Обратиться
за технической
поддержкой
Проверить исправность платы привода
Заменить плату привода
Да
^
Да
Заменить модуль
Проверить исправность модуля
Рисунок 7-17. Неисправность фазы на выходе (Err24)
Неисправность
при хранении параметров
Обратиться
за технической
поддержкой
Заменить основную плату управления
Рисунок 7-18. Неисправность при хранении параметров (Err25)
