Advanced Control ADV 185 M420-M [36/161] Тормозной резистор
![Advanced Control ADV 315 M420-M [36/161] 3 подключение кабелей](/views2/1567040/page36/bg24.png)
Преобразователь М 420 общего назначения с управлением вектором потока. Механический и электрический монтаж
Руководство пользователя
35
3. 2. 3 Подключение кабелей
Тормозной резистор
Трехфазный
источник
питания перем.
тока 380 В
+24 В
CN1
NPN PNP
CN4
По
умолчан
Интерфейс
MODBUS
Многофункциональный цифровой
входной контакт 1
ВКЛ
ВЫКЛ-
По
умолча
Многофункциональный
цифровой входной контакт 2
Выбор согласующего
резистора
Многофункциональный цифровой
входной контакт 3
Многофункциональный цифровой
входной контакт 4
Аналоговый
выход 0~10 В /
0~20 мА
Многофункциональный цифровой
входной контакт 5
Контакт
цифрового
выхода
+10 В
T/A
0~10 В / 0~20 мА
Релейный
выход 1
T/B
ЗЕМЛЯ
T/C
RA
Релейный
выход 2
RB
RC

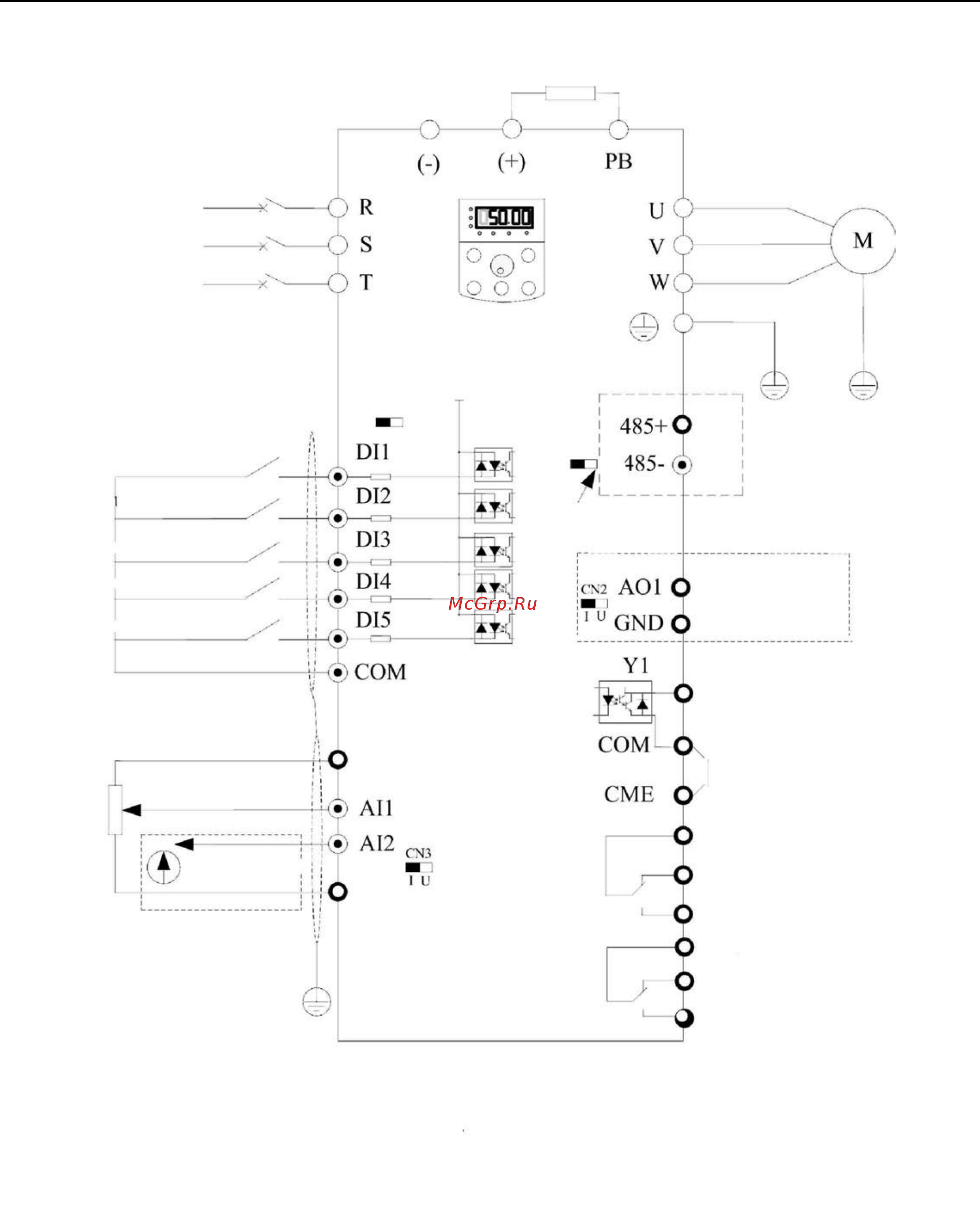

Рисунок 3-4. Преобразователи мощностью 37 кВт и ниже
Примечание. Этот рисунок соответствует ADV 1.50 M420-M ~ ADV 37 M420-M (для
преобразователей серии 22 ~ 37 кВт блок тормоза – часть функции согласования, если есть
потребность, следует указать при заказе)
