Диагностика неисправностей Преобразователь М 420 общего назначения с управлением вектором потока.
и меры по их устранению Руководство пользователя
126
7.2 Типовые неисправности и меры
по их устранению
В процессе эксплуатации преобразователя могут возникнуть следующие неисправности. Следует провести
простой анализ неисправности согласно нижеприведенным указаниям.
1. При включении на дисплее ничего не отображается
1) Проверить источник питания на входе.
2) Проверить исправность трехфазного выпрямительного моста. В случае его повреждения обратиться за
технической поддержкой.
2. При работающем преобразователе двигатель не вращается.
1) Заменить двигатель или устранить механическое
повреждение.
2) Проверить и сбросить параметры.
3) При отсутствии выходного напряжения обратиться за технической поддержкой.
3. Двигатель не вращается 3, работа преобразователя:
1) Проверить U, V, W на балансировку трехфазного выхода. Если она есть, кабель подключения двигателя или
он сам поврежден, или двигатель блокирован по техническим причинам. Следует исключить.
2) Выход есть, но три фазы не сбалансированы, это может повредить плату привода или выходной модуль
преобразователя, следует обратиться за обслуживанием.
3) Если выходное напряжение отсутствует, может иметься повреждение платы привода или выходного
модуля, следует обратиться за обслуживанием.
4. Дисплей преобразователя мощности нормальный, работает после переключения воздушного
выключателя питания:
1) Между выходным модулем и проверить наличие короткого замыкания. Если есть, обратиться за
обслуживанием.
2) Короткое замыкание или замыкание на землю между проверочными проводниками двигателя. Если есть,
устранить.
3) Если переключение происходит нерегулярно и между двигателем и преобразователем имеется расстояние,
рассмотреть возможность добавления переменного тока.

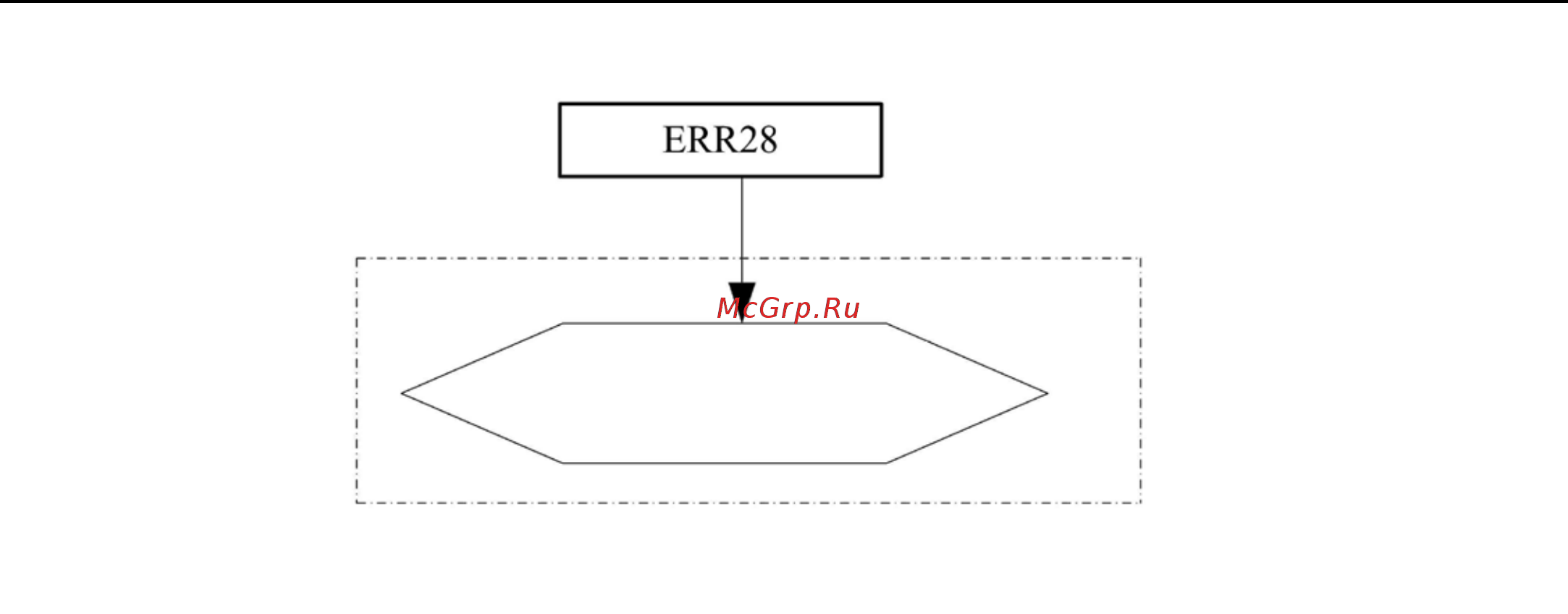

Внешний отказ
Нормально разомкнутый и нормально замкнутый
внешний отказ
Рисунок 7-21. Внешний отказ (Err28)
