Преобразователь М 420 общего назначения с управлением вектором потока. Описание параметров
Руководство пользователя
93
Временной
вход
Временной
выход

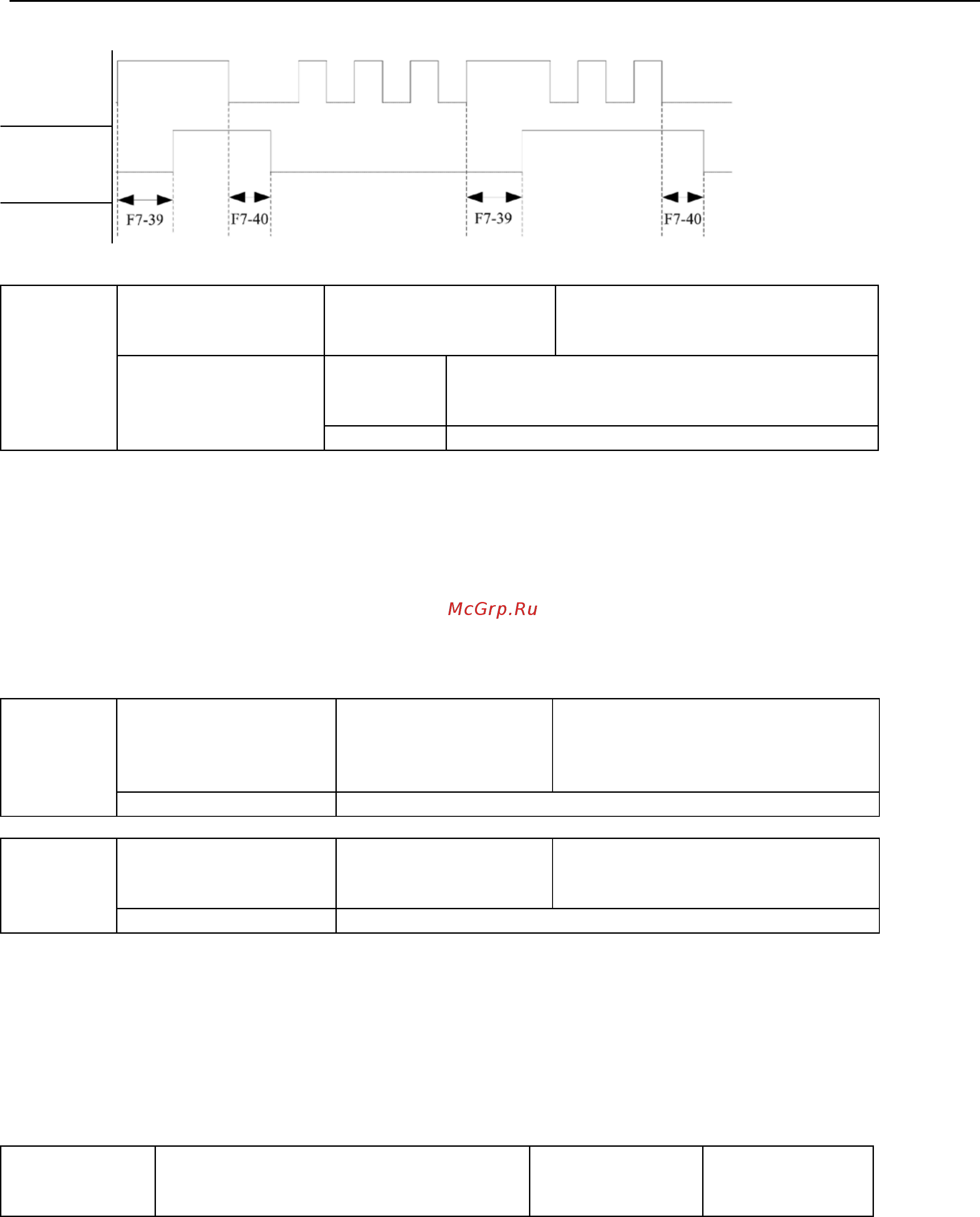

Рисунок 5-16. Диаграмма работы входа и выхода таймера
F7-41
Запуск
функции
защиты
Заводская
установка по
умолчанию
0
Диапазон установки
0
Деактивация (непосредственный запуск в случае
наличия допустимой команды запуска на
контакте)
1
Активация
Эти параметры используются для улучшения коэффициента защиты, при установке в 1 имеются две функции.
1) Если при подаче питания существует рабочая команда, сначала следует снять рабочую команду, а затем
удалить работающую защиту.
2) Рабочая команда все еще существует, когда отказ преобразователя должен быть сброшен, сначала
следует снять рабочую команду, а затем удалить работающую защиту.
Так можно предотвратить автозапуск двигателя при отсутствии информации о возникшей опасности, при
установке в 0 и имеющейся рабочей команде в момент подачи питания преобразователь непосредственно
запустится по прошествии установленного в F7-42 времени.
F7-42
Время задержки
непосредственного
запуска при
питании
Заводская
установка по
умолчанию
1 с
Диапазон установки
1,0 с ~ 60,0 с
F7-49
Пользовательский
пароль
Заводская
установка по
умолчанию
0
Диапазон установки
0 ~ 65535
С помощью этой функции пользователь устанавливает пароль. Способ установки описан в разделе «Установка
пароля» главы 4 «Эксплуатация и дисплей».
5.9 Группа F8. Описание параметров соединения
F8-00
Скорость передачи
Заводская
установка по
умолчанию
5
