Преобразователь М 420 общего назначения с управлением вектором потока. Диагностика неисправностей
Руководство пользователя и меры по их устранению
115
Защита блока
преобразователя
Короткое замыкание выходного
контура преобразователя
Устранить
неисправность
Да
Нет
Установить реактор
или выходной фильтр
Слишком длинный кабель между двигателем
и преобразователем
Да
Нет
Проверить блокирование вентиляционных каналов
и состояние вентилятора, решить имеющиеся
проблемы
Да
Перегрев модуля
Обратиться
за технической
поддержкой
Ослаблены крепления кабелей
внутри преобразователя
Да
Установить все кабели соединений
надлежащим образом
Отказ основной платы
управления
Нормальное функционирование после замены
основных плат управления
Да
Нет
Отказ платы привода
Нормальное функционирование
после замены платы привода
Да
Да
Повреждение
преобразователя
Нормальное функционирование
после замены преобразователя

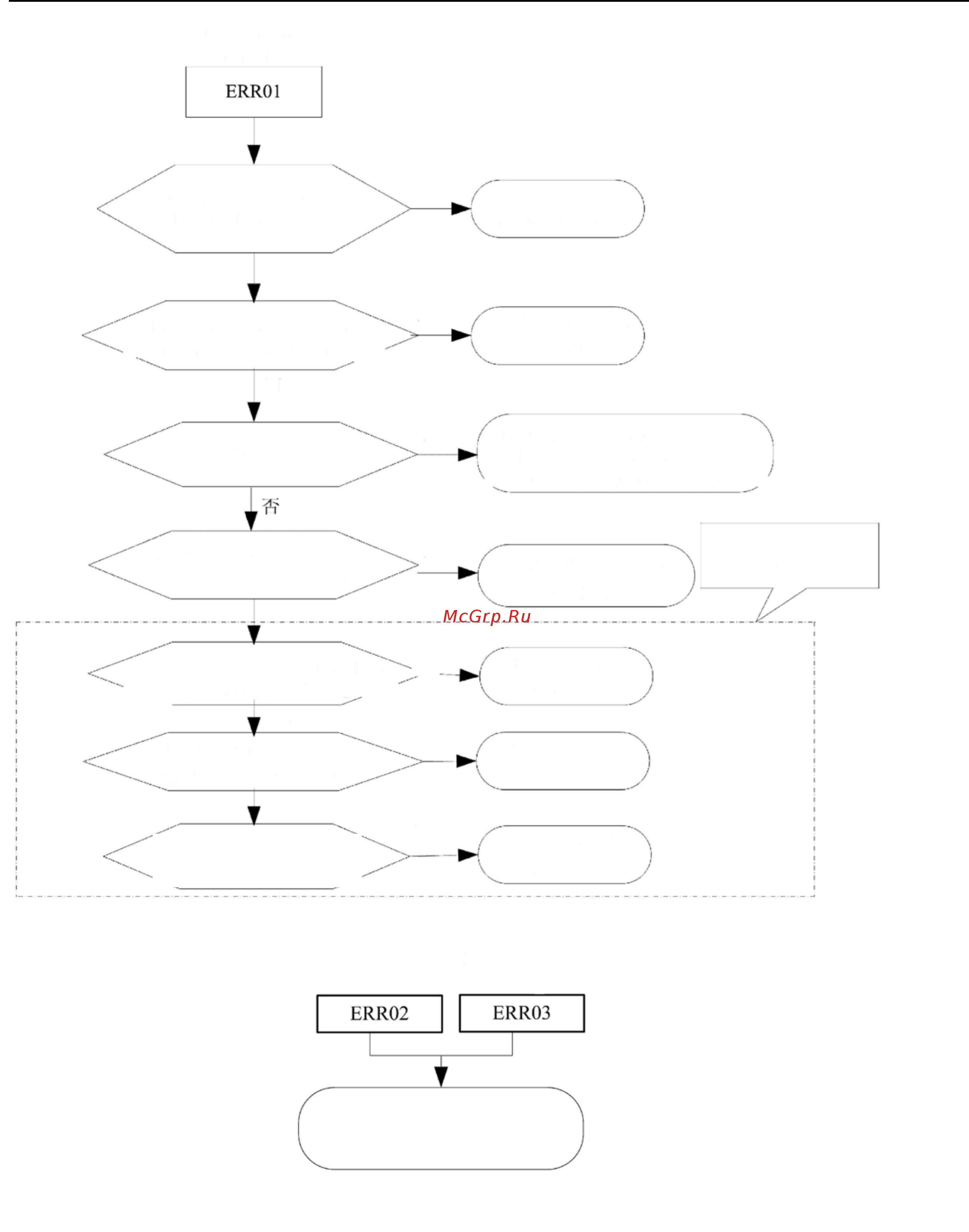

Рисунок 7-1. Защита блока преобразователя (Err0l)
Перегрузка
аппаратных средств
по напряжению
Перегрузка
аппаратных средств
по току
С помощью мер по устранению перегрузки
по току / напряжению
Рисунок 7-2. Защита аппаратных средств (ERR02, ERR03)
