Преобразователь М 420 общего назначения с управлением вектором потока. Описание параметров
Руководство пользователя
105
FC-10
Скорость MS 10
Заводская установка по умолчанию
0,0 Гц
Диапазон установки от отрицательной максимальной частоты до максимальной частоты
FC-11
Скорость MS 11
Заводская установка по умолчанию
0,0 Гц
Диапазон установки от отрицательной максимальной частоты до максимальной частоты
FC-12
Скорость MS 12
Заводская установка по умолчанию
0,0 Гц
Диапазон установки от отрицательной максимальной частоты до максимальной частоты
FC-13
Скорость MS 13
Заводская установка по умолчанию
0,0 Гц
Диапазон установки от отрицательной максимальной частоты до максимальной частоты
FC-14
Скорость MS 14
Заводская установка по умолчанию
0,0 Гц
Диапазон установки от о
трицательной максимальной частоты до максимальной частоты
FC-15
Скорость MS 15
Заводская установка по умолчанию
0,0 Гц
Диапазон установки от отрицательной максимальной частоты до максимальной частоты
Предостережение: Символы на FC-00~FC-15 определяют направление вращения простого PLC, если они
отрицательные, это означает модифицированное вращение.

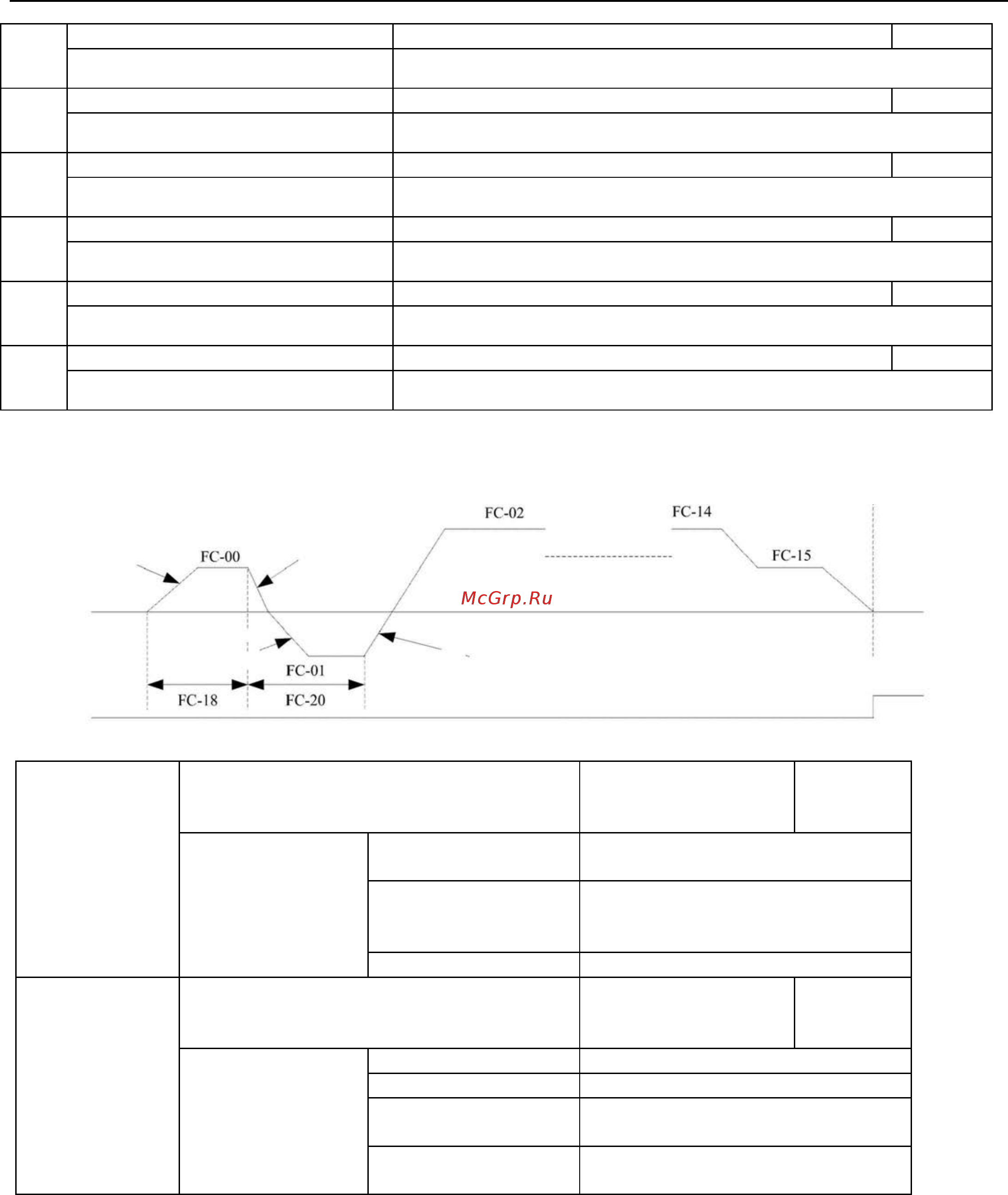

Простой PLC показан на следующем рисунке
FC-16
Режим работы PLC
Заводская
установка
по умолчанию
0
Диапазон установки
0
Останов по завершении
однократного прохода
1
По завершении однократного
прохода остаться на последнем
значении
2
Постоянный цикл
FC-17
Выбор памяти при снятии питания PLC
Заводская
установка
по умолчанию
0
Диапазон установки
0
Снятие питания без памяти
1
Снятие питания с памятью
2
Снять питание с памяти и начать
работу не с точки останова
3
Снять питание с памяти и начать
выполнение с точки останова
FC-19
определение
разгона
FC-21
определение
торможения
FC-21
определение
разгона
FC-23
определение
торможения
Выход DO или реле –
RELAY
Рисунок 5-19. Схематическая диаграмма простого PLC
