Описание параметров Преобразователь М 420 общего назначения с управлением вектором потока.
Руководство пользователя
70
Предупреждение: перед установкой параметров PI следует установить надлежащее значение F3-15 (инерции
системы). В противном случае неверная установка параметров PI может привести к перерегулированию на
высокой скорости и даже к отказам по напряжению при уменьшении перерегулирования.

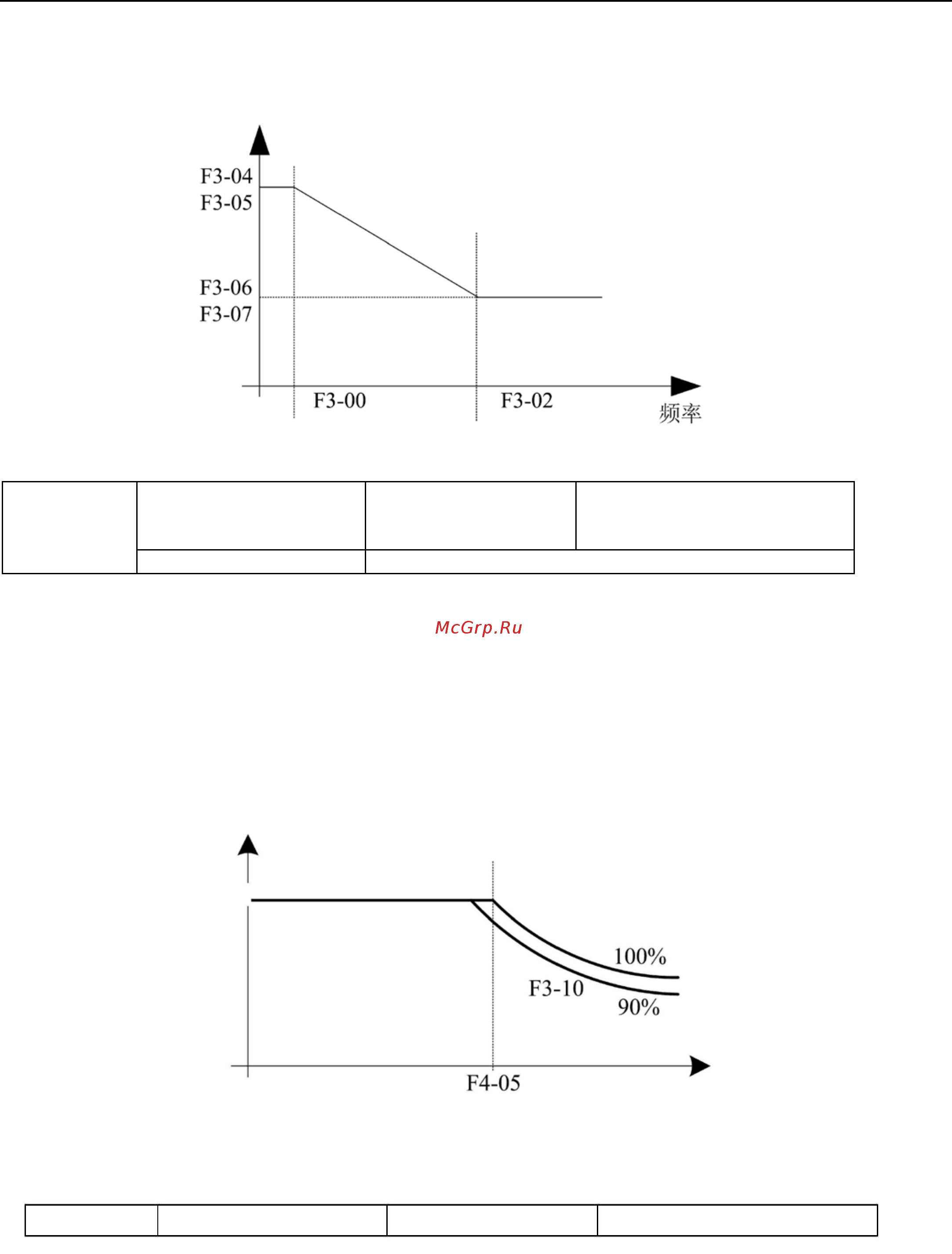

Рисунок 5-5. Диаграмма переключения параметра PI контура управления по скорости
F3-10
Кривая
ослабления
потока
Заводская
установка по
умолчанию
100 %
Диапазон установки
20 % ~ 150 %
При определении области ослабления потока пользователь может подстроить F3-10,
в основном направленный на осевое применение. Способ подстройки:
1. Двигатель начинает работать на максимальной частоте.
2. Проверка выхода.
3. Подстройка параметров F3-10 так, чтобы выходное напряжение стало равным номинальному напряжению
двигателя.
4. Чем больше значение, тем больше выходное напряжение
5. .
F3-15
Значение инерции
Заводская установка по
64
Крутящий момент
Частота
Рисунок 5-6. График кривой усиления для слабого магнитного
