Преобразователь М 420 общего назначения с управлением вектором потока. Механический и электрический монтаж
Руководство пользователя
37
Контакт
цифрового
выхода
Релейный
выход 1
Релейный
выход 2

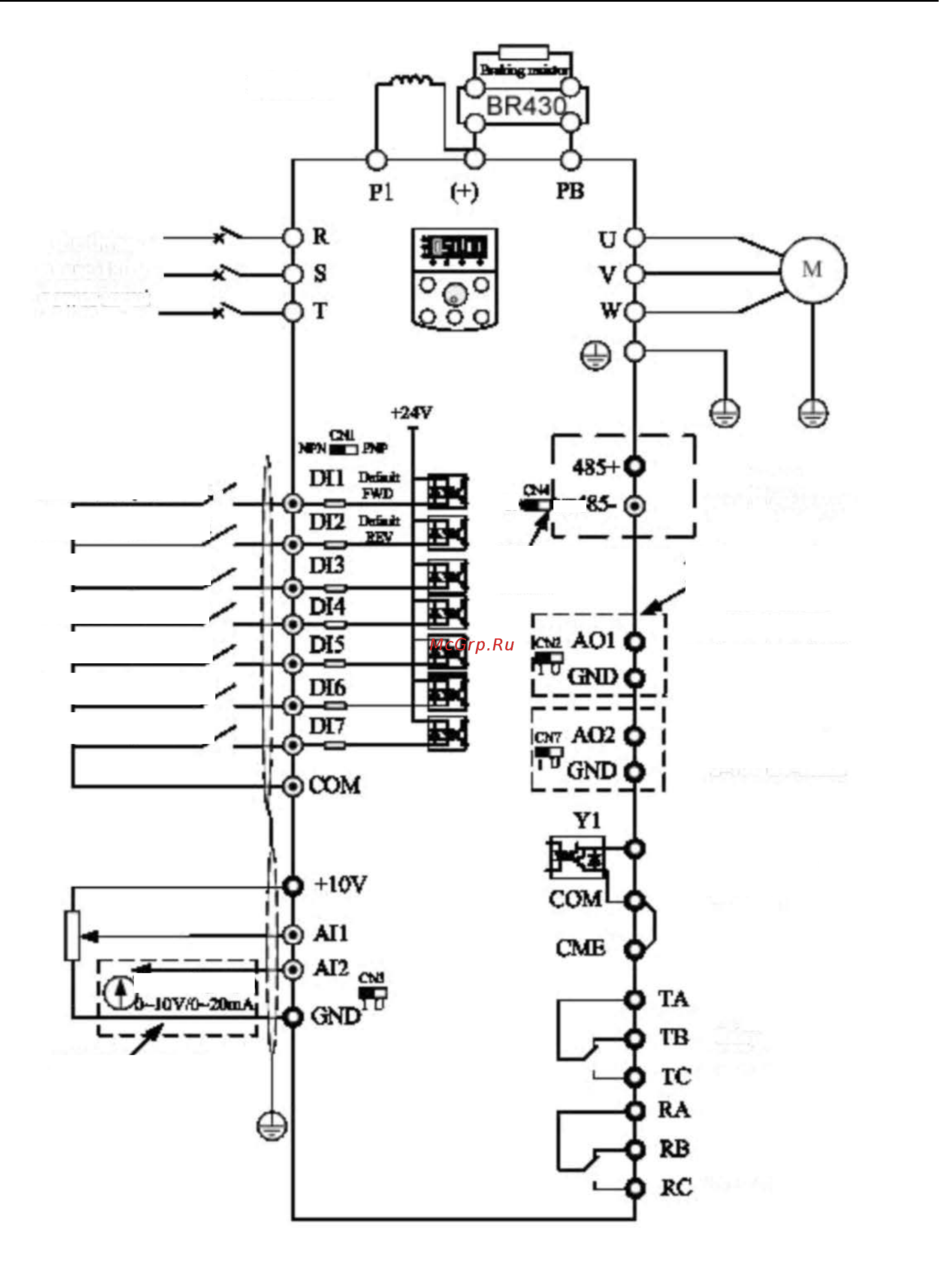

Рисунок 3-6. Трехфазный преобразователь мощностью свыше 90 кВт
Фильтр DС
Аналоговое выходное напряжение
через CN20
Выбор CN7
Контакт
цифрового
выхода
Аналоговый выход 2 0/
2~10 В 0/4~20 мА
Аналоговый выход 1 0/
2~10 В 0/4~20 мА
Многофункциональный
цифровой входной контакт 1
Многофункциональный
цифровой входной контакт 2
Многофункциональный
цифровой входной контакт 3
Многофункциональный
цифровой входной контакт 4
Многофункциональный
цифровой входной контакт 5
Многофункциональный
цифровой входной контакт 6
Многофункциональный
цифровой входной контакт 7
Переключатель CN3
ток/напряжение
Аналоговый вход
Выбор
согласующего
резистора
ВКЛ
выкл
Тормозной резистор
