Диагностика неисправностей Преобразователь М 420 общего назначения с управлением вектором потока.
и меры по их устранению Руководство пользователя
120
Перегрузка
по напряжению
при останове
Перегрузка
по напряжению
при снижении
скорости
Установить напряжение в пределах
нормального диапазона
Да
Входное напряжение слишком велико
Во время разгона имеются внешние источники,
способствующие вращению двигателя
Да
Устранить внешние источники
или установить тормозной резистор
Увеличить время разгона или установить
тормозной резистор
Да
Время торможения слишком мало
Нет
Тормозной резистор установлен
Установить тормозной резистор
Обратиться
за технической
поддержкой

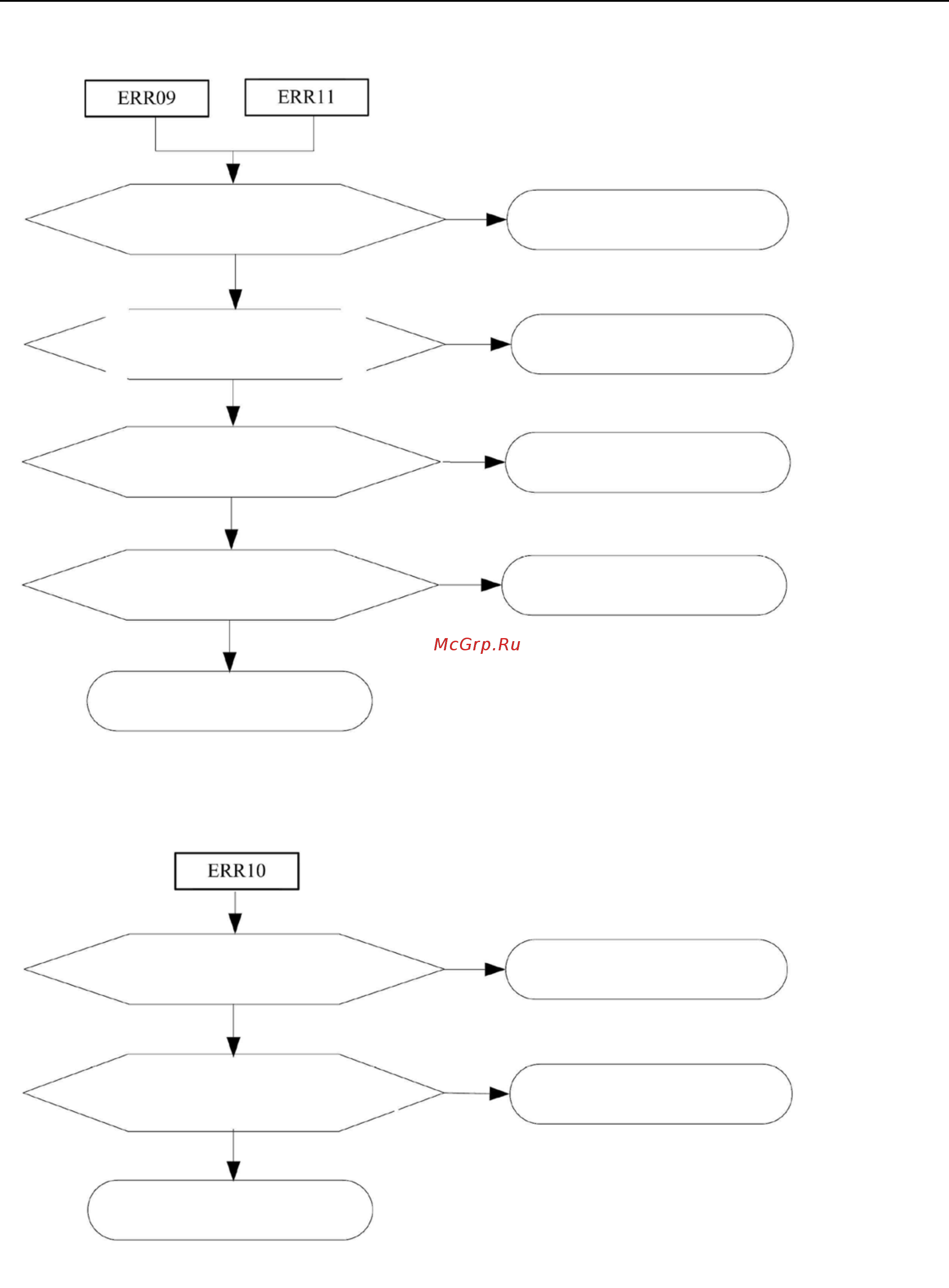

Рисунок 7-7. Перегрузка по напряжению при снижении скорости / останове (Err09/Err11)
Постоянная перегрузка по напряжению
Установить напряжение в пределах
нормального диапазона
Да
Входное напряжение слишком велико
Да
Во время работы имеются внешние источники,
способствующие вращению двигателя
Устранить внешние источники
или установить тормозной резистор
Обратиться
за технической
поддержкой
Рисунок 7-8. Постоянная перегрузка по напряжению (Err10)
